Hikoki CR18DSL Zeichnungen und Teile
Genaue Typennummer:
CR18DSL
CR18DSL

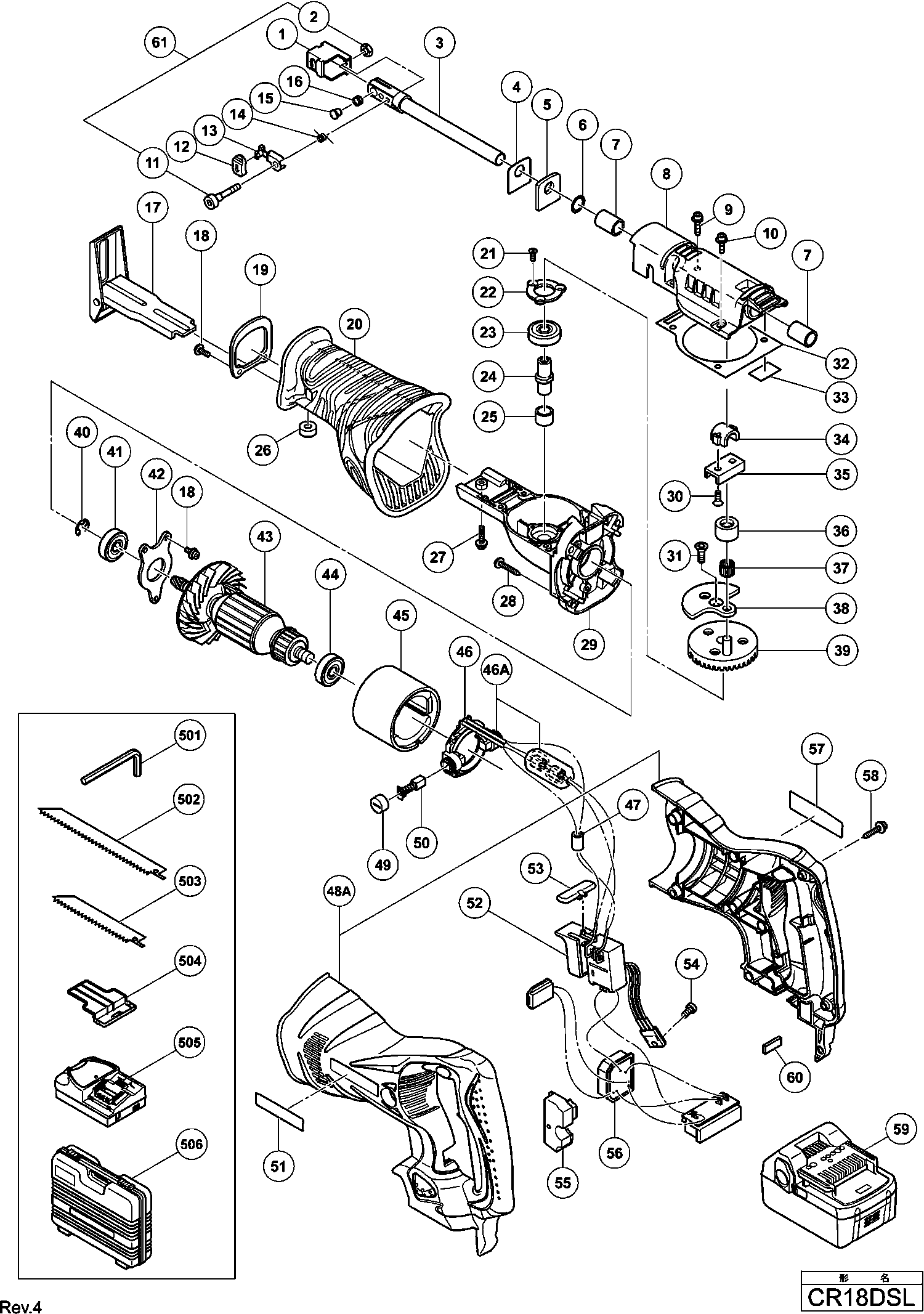

Zeichnungen der HIKOKI CR18DSL
Teileliste der HIKOKI CR18DSL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Messerhalter (a) Cr13vc | ||||
| 1 | 321132 | Messerhalter (a) Cr13vc | € 15.18 | |
| Mutter M4 schwarz Cr 10dl | ||||
| 2 | 322709 | Mutter M4 schwarz Cr 10dl | € 1.57 | |
| Stoessel | ||||
| 3 | 324472 | Stoessel | € 17.67 | |
| Dichtung | ||||
| 4 | 996401 | Dichtung | € 1.00 | |
| Filzdichtung Cr12v/cr24dv | ||||
| 5 | 996400 | Filzdichtung Cr12v/cr24dv | € 1.00 | |
| O-ring (1ap12) Cr12v/cr24dv, C8fse | ||||
| 6 | 996407 | O-ring (1ap12) Cr12v/cr24dv, C8fse | € 1.00 | |
| Gleitbuchse Cr10v/cr12v/cr24dv | ||||
| 7 | 956589 | Gleitbuchse Cr10v/cr12v/cr24dv | € 2.43 | |
| Obere Abdeckung Cr18dmr Includ.7 | ||||
| 8 | 324471 | Obere Abdeckung Cr18dmr Includ.7 | € 17.67 | |
| Nicht mehr lieferbar | ||||
| 9 | 305583 | Nicht mehr lieferbar | ||
| Inbusschraube M5x16 M.federring | ||||
| 10 | 305574 | Inbusschraube M5x16 M.federring | € 1.00 | |
| Spezialbolzen M4 | ||||
| 11 | 322134 | Spezialbolzen M4 | € 1.57 | |
| Kappe Cr13vc | ||||
| 12 | 321130 | Kappe Cr13vc | € 1.29 | |
| Hebel (a) Cr13vc | ||||
| 13 | 321131 | Hebel (a) Cr13vc | € 9.22 | |
| Feder (d) Cr13vc | ||||
| 14 | 321135 | Feder (d) Cr13vc | € 2.43 | |
| Haltestift (b) Cr13vc | ||||
| 15 | 321134 | Haltestift (b) Cr13vc | € 11.85 | |
| Feder (b) Cr13va/cr24dv | ||||
| 16 | 318483 | Feder (b) Cr13va/cr24dv | € 1.14 | |
| Grundplatte | ||||
| 17 | 319866 | Grundplatte | € 33.38 | |
| Kopfschraube M4x12 M.federring | ||||
| 18 | 951039 | Kopfschraube M4x12 M.federring | € 1.00 | |
| Abdeckplatte | ||||
| 19 | 324474 | Abdeckplatte | € 1.00 | |
| Vorderdeckel Cr18dmr | ||||
| 20 | 324473 | Vorderdeckel Cr18dmr | € 17.67 | |
| SEAL LOCK PLATTE SCHROEF M4X12 | ||||
| 21 | 993244 | SEAL LOCK PLATTE SCHROEF M4X12 | € 1.00 | |
| LAGERPAKKING (B) | ||||
| 22 | 319849 | LAGERPAKKING (B) | € 1.29 | |
| KOGELLAGER 6901VVMPS2L | ||||
| 23 | 6901VV | KOGELLAGER 6901VVMPS2L | € 9.14 | |
| AS | ||||
| 24 | 319848 | AS | € 8.43 | |
| METAL (B) | ||||
| 25 | 954789 | METAL (B) | € 1.00 | |
| Abdeckkappe | ||||
| 26 | 326353 | Abdeckkappe | € 1.00 | |
| Bolzen | ||||
| 27 | 996399 | Bolzen | € 0.99 | |
| SCHROEF D5X30 | ||||
| 28 | 986011 | SCHROEF D5X30 | € 0.99 | |
| Getriebegehäuse Cr24dv Includ.25 | ||||
| 29 | 319844 | Getriebegehäuse Cr24dv Includ.25 | € 33.32 | |
| Bolzen | ||||
| 30 | 319875 | Bolzen | € 2.86 | |
| SCHROEF M6X16 | ||||
| 31 | 319851 | SCHROEF M6X16 | € 1.29 | |
| PAKKING | ||||
| 32 | 319856 | PAKKING | € 2.86 | |
| PAKKING | ||||
| 33 | 319874 | PAKKING | € 1.29 | |
| Halter | ||||
| 34 | 983567 | Halter | € 4.87 | |
| Verbinder Cr12v/cr24dv | ||||
| 35 | 996405 | Verbinder Cr12v/cr24dv | € 18.98 | |
| Verbindungsstück | ||||
| 36 | 983541 | Verbindungsstück | € 20.94 | |
| NAALDROLLER | ||||
| 37 | 324470 | NAALDROLLER | € 3.14 | |
| BALANS | ||||
| 38 | 319852 | BALANS | € 1.43 | |
| Getriebe Cr18dmr | ||||
| 39 | 324469 | Getriebe Cr18dmr | € 12.99 | |
| Ring | ||||
| 40 | 670514 | Ring | € 1.00 | |
| Kugellager 6001 Vv | ||||
| 41 | 6001VV | Kugellager 6001 Vv | € 6.28 | |
| Lagerdeckel (a) Cr24dv | ||||
| 42 | 319843 | Lagerdeckel (a) Cr24dv | € 1.29 | |
| Anker kpl. Cr18dmr Includ.40-42,44 | ||||
| 43 | 360703 | Anker kpl. Cr18dmr Includ.40-42,44 | € 90.45 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 44 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.43 | |
| Magnet | ||||
| 45 | 324468 | Magnet | € 25.26 | |
| Bürstenblock Cr18dmr, Cg18dal, Cg18dl Except For | ||||
| 46 | 324478 | Bürstenblock Cr18dmr, Cg18dal, Cg18dl Except For | € 4.00 | |
| KOOLBORSTELBLOK | ||||
| 46A | 334888 | KOOLBORSTELBLOK | € 8.14 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 47 | 318247 | Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | € 1.00 | |
| BEHUIZING (A+B) | ||||
| 48A | 330159 | BEHUIZING (A+B) | € 28.99 | |
| Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | ||||
| 49 | 319847 | Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | € 1.57 | |
| Kohlebürsten (paar) G18dal, Cg18dl | ||||
| 50 | 999068 | Kohlebürsten (paar) G18dal, Cg18dl | € 4.50 | |
| Hitachi Label N 5024a2 | ||||
| 51 | 886342 | Hitachi Label N 5024a2 | € 1.71 | |
| Schalter | ||||
| 52 | 319861 | Schalter | € 41.76 | |
| Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | ||||
| 53 | 319760 | Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | € 1.00 | |
| Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | ||||
| 54 | 993963 | Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | € 1.00 | |
| Kühlkörper Cr24dv/dv24dv | ||||
| 55 | 319812 | Kühlkörper Cr24dv/dv24dv | € 2.71 | |
| Controller Terminal Set | ||||
| 56 | 330160 | Controller Terminal Set | € 30.76 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 58 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 59 | 330067 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 59 | 330068 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 60 | 328709 | Dichtung | € 1.71 | |
| Spezial Schraube M4 Includ.2,11 | ||||
| 61 | 322708 | Spezial Schraube M4 Includ.2,11 | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 501 | 944458 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 318621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 318613 | Nicht mehr lieferbar | ||
| Beschermkapje Voor Batterij | ||||
| 504 | 329897 | Beschermkapje Voor Batterij | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 506 | 330157 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 958182 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 958183 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 959611 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 958185 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 958188 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 996427 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 318611 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 318612 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 318614 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 318617 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 318618 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 324818 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 324819 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 318619 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 318620 | Nicht mehr lieferbar | ||
