Hikoki CJ110M Zeichnungen und Teile

Genaue Typennummer:
CJ110M
CJ110M

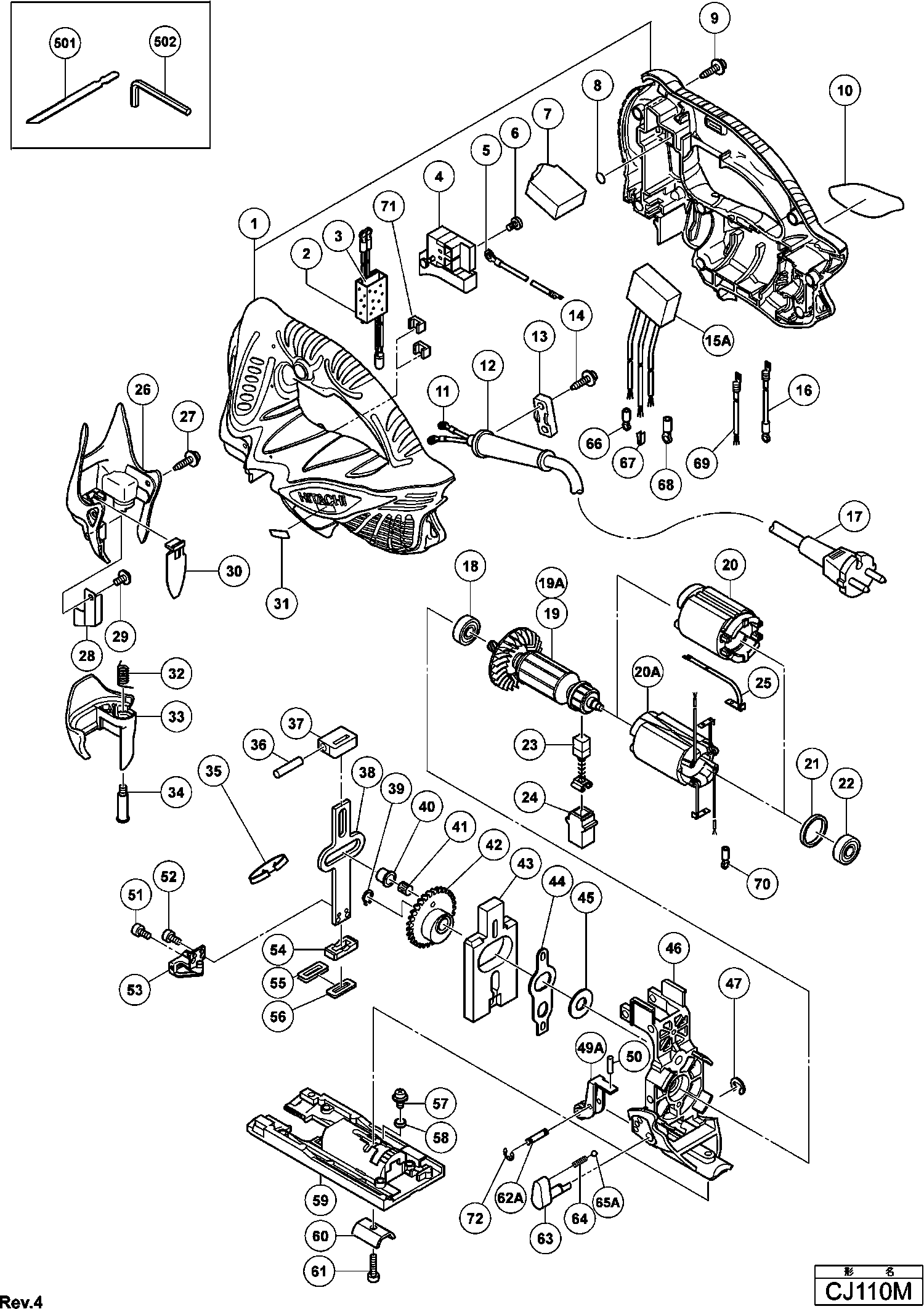

Zeichnungen der HIKOKI CJ110M
Teileliste der HIKOKI CJ110M
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
BEHUIZING COMPLEET | ||||
1 | 325097 | BEHUIZING COMPLEET | € 50.00 | |
Gummi | ||||
2 | 930153 | Gummi | € 0.99 | |
Leiterplatte | ||||
3 | 325091 | Leiterplatte | € 15.05 | |
Schalter | ||||
4A | 339021 | Schalter | € 9.42 | |
Nicht mehr lieferbar | ||||
5 | 321997 | Nicht mehr lieferbar | ||
Kopfschraube M3,5x6 M.u-scheibe | ||||
6 | 305499 | Kopfschraube M3,5x6 M.u-scheibe | € 1.00 | |
Nicht mehr lieferbar | ||||
7 | 321998 | Nicht mehr lieferbar | ||
O-ring (p-6), C8fshe, C8fse | ||||
8 | 984528 | O-ring (p-6), C8fshe, C8fse | € 1.00 | |
Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
9 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
Anschlussklemme | ||||
11 | 980063 | Anschlussklemme | € 0.99 | |
Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
12 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.99 | |
Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
12 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.99 | |
Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
13 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.99 | |
Nicht mehr lieferbar | ||||
14 | 984750 | Nicht mehr lieferbar | ||
Kondensator | ||||
15A | 325566 | Kondensator | € 8.57 | |
Nicht mehr lieferbar | ||||
17 | 323974 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
17 | 500234Z | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
17 | 500423Z | Nicht mehr lieferbar | ||
Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
18 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.43 | |
ANKER 110 VOLT | ||||
19 | 360741C | ANKER 110 VOLT | € 98.04 | |
Anker 230v | ||||
19 | 360741E | Anker 230v | € 105.51 | |
Anker 240v | ||||
19 | 360741F | Anker 240v | € 95.95 | |
ANKER 110 VOLT | ||||
19A | 360764C | ANKER 110 VOLT | € 89.14 | |
Anker 230v Cj110mva Since 12.2005 For Nzl, | ||||
19A | 360764E | Anker 230v Cj110mva Since 12.2005 For Nzl, | € 68.72 | |
Veld 110-120 Volt | ||||
20 | 340545C | Veld 110-120 Volt | € 35.34 | |
Stator 120v-240v Cj120v/va Since 1.2010,till 9.20 | ||||
20 | 340545E | Stator 120v-240v Cj120v/va Since 1.2010,till 9.20 | € 39.03 | |
Veld 110 Volt | ||||
20A | 340666C | Veld 110 Volt | € 46.47 | |
Stator 230-240v Cj110mva Since 12.2005 For Nzl,au | ||||
20A | 340666E | Stator 230-240v Cj110mva Since 12.2005 For Nzl,au | € 32.59 | |
Gummiring (1) | ||||
21 | 323420 | Gummiring (1) | € 1.00 | |
Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
22 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.43 | |
Kohlenbürsten (paar)cj65v3 | ||||
23 | 999041 | Kohlenbürsten (paar)cj65v3 | € 4.28 | |
Kohlekasten Zsb | ||||
24 | 955203 | Kohlekasten Zsb | € 2.28 | |
Verbinderkabel blau Since 1.2010,till 9.2010 Exce | ||||
25 | 325088 | Verbinderkabel blau Since 1.2010,till 9.2010 Exce | € 2.86 | |
FRONT COVER | ||||
26 | 325078 | FRONT COVER | € 14.79 | |
SCHROEF MET FLENS D4X12 (ZWART) | ||||
27 | 325083 | SCHROEF MET FLENS D4X12 (ZWART) | € 1.57 | |
Paralellanschlag Cj120v/va | ||||
28 | 321592 | Paralellanschlag Cj120v/va | € 2.57 | |
Maschinenschraube M4x8 | ||||
29 | 325079 | Maschinenschraube M4x8 | € 1.57 | |
LICHT LEDJE | ||||
30 | 325082 | LICHT LEDJE | € 1.57 | |
Anschlagfeder Cj120v/va | ||||
32 | 321580 | Anschlagfeder Cj120v/va | € 1.29 | |
Hebel Cj110mv | ||||
33 | 325080 | Hebel Cj110mv | € 6.14 | |
Hebelbolzen Cj110mva neue Art.nr.321579 | ||||
34 | 325081 | Hebelbolzen Cj110mva neue Art.nr.321579 | € 4.43 | |
Blattfeder Cj110mva | ||||
35 | 325071 | Blattfeder Cj110mva | € 3.14 | |
Stift D6 Cr10v/cr17y | ||||
36 | 983564 | Stift D6 Cr10v/cr17y | € 2.86 | |
Tauchkolbenhalter Cj110mv | ||||
37 | 325070 | Tauchkolbenhalter Cj110mv | € 6.14 | |
ZAAGAS | ||||
38 | 325072 | ZAAGAS | € 13.22 | |
Sicherungsring D7 Fcj55v/fcj65v | ||||
39 | 994251 | Sicherungsring D7 Fcj55v/fcj65v | € 1.00 | |
Nicht mehr lieferbar | ||||
40 | 325069 | Nicht mehr lieferbar | ||
Nadellager | ||||
41 | 325242 | Nadellager | € 4.57 | |
Getriebe Cj110mva | ||||
42 | 325068 | Getriebe Cj110mva | € 27.88 | |
Ausgleichsgewicht Cj110mva | ||||
43 | 325067 | Ausgleichsgewicht Cj110mva | € 15.05 | |
EXCENTRISCHE VORK | ||||
44 | 325066 | EXCENTRISCHE VORK | € 4.57 | |
Unterlegscheibe | ||||
45 | 957540 | Unterlegscheibe | € 0.99 | |
Getriebehalter Cj110mva | ||||
46 | 325061 | Getriebehalter Cj110mva | € 38.48 | |
Ring | ||||
47 | 673489 | Ring | € 0.99 | |
Rollerhalter-set Cj110mva | ||||
49A | 326270 | Rollerhalter-set Cj110mva | € 16.36 | |
Nadelrolle Cj110mva | ||||
50 | 325062 | Nadelrolle Cj110mva | € 1.57 | |
Sicherungsschraube M3x8 Cj65v3 | ||||
51 | 325241 | Sicherungsschraube M3x8 Cj65v3 | € 1.57 | |
Sicherungsschraube M3x6 | ||||
52 | 325077 | Sicherungsschraube M3x6 | € 1.57 | |
Sägeblatthalter Cj110mv | ||||
53 | 325076 | Sägeblatthalter Cj110mv | € 25.66 | |
Tauchkolbenhalter (b) Cj110mva | ||||
54 | 325073 | Tauchkolbenhalter (b) Cj110mva | € 3.14 | |
Dichtungsdeckel Cj110mva | ||||
55 | 325075 | Dichtungsdeckel Cj110mva | € 1.57 | |
Dichtung Cj110mva | ||||
56 | 325074 | Dichtung Cj110mva | € 1.57 | |
Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
57 | 315500 | Maschinenschraube M4x8 Selbsts. (schwarz) | € 1.29 | |
Gummiring (1) | ||||
58 | 321576 | Gummiring (1) | € 1.29 | |
Grundplatte | ||||
59 | 321573 | Grundplatte | € 14.27 | |
Grundplattenhalter Cj120v/va | ||||
60 | 321575 | Grundplattenhalter Cj120v/va | € 6.15 | |
Inbusschraube M5x14 (10st) | ||||
61 | 949665 | Inbusschraube M5x14 (10st) | € 2.00 | |
Stift (1) | ||||
62A | 328331 | Stift (1) | € 3.00 | |
Knopf (1) | ||||
63 | 325065 | Knopf (1) | € 12.14 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
64 | 982454 | Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | € 0.99 | |
Stalen Kogel5/32 (10 Stuks) | ||||
65A | 335297 | Stalen Kogel5/32 (10 Stuks) | € 0.99 | |
Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
66 | 960356 | Kabelschuh (a) M3,5 (10st) Cj65v3 | € 2.86 | |
Erdungsklemme Dh22vd/dh20pb Cj120v/va | ||||
67 | 302488 | Erdungsklemme Dh22vd/dh20pb Cj120v/va | € 0.99 | |
Kabelschuh Div.typen | ||||
68 | 311741 | Kabelschuh Div.typen | € 0.99 | |
Verrbinderkabel Cj120v (till 12.2010) | ||||
69 | 321587 | Verrbinderkabel Cj120v (till 12.2010) | € 2.43 | |
Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
70 | 960356 | Kabelschuh (a) M3,5 (10st) Cj65v3 | € 2.86 | |
Veld Afstandsblokje | ||||
71 | 326297 | Veld Afstandsblokje | € 1.43 | |
Sicherungsring (e-typ) D3 Till 6.1998 | ||||
72 | 872971 | Sicherungsring (e-typ) D3 Till 6.1998 | € 1.00 | |
Nicht mehr lieferbar | ||||
501 | 879357 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
502 | 944458 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
601 | 879336 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
602 | 879337 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
603 | 879338 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
604 | 879339 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
605 | 879340 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
606 | 879341 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
607 | 321593 | Nicht mehr lieferbar | ||
METALEN ONDERPLAAT 145 MM LANG | ||||
608 | 321992 | METALEN ONDERPLAAT 145 MM LANG | € 25.13 | |
KUNSTSTOF ONDERPLAAT 150MM LANG | ||||
609 | 321993 | KUNSTSTOF ONDERPLAAT 150MM LANG | € 11.57 | |
Spezial Bolzen | ||||
610 | 321996 | Spezial Bolzen | € 1.57 | |
Nicht mehr lieferbar | ||||
611 | 325096 | Nicht mehr lieferbar | ||
Spanreißschutz Cj120va | ||||
612 | 321590 | Spanreißschutz Cj120va | € 1.43 | |
Nicht mehr lieferbar | ||||
613 | 321591 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
614 | 325090 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
615 | 325149 | Nicht mehr lieferbar |
