Hikoki CG24EA2 Zeichnungen und Teile
Genaue Typennummer:
CG24EA2
CG24EA2

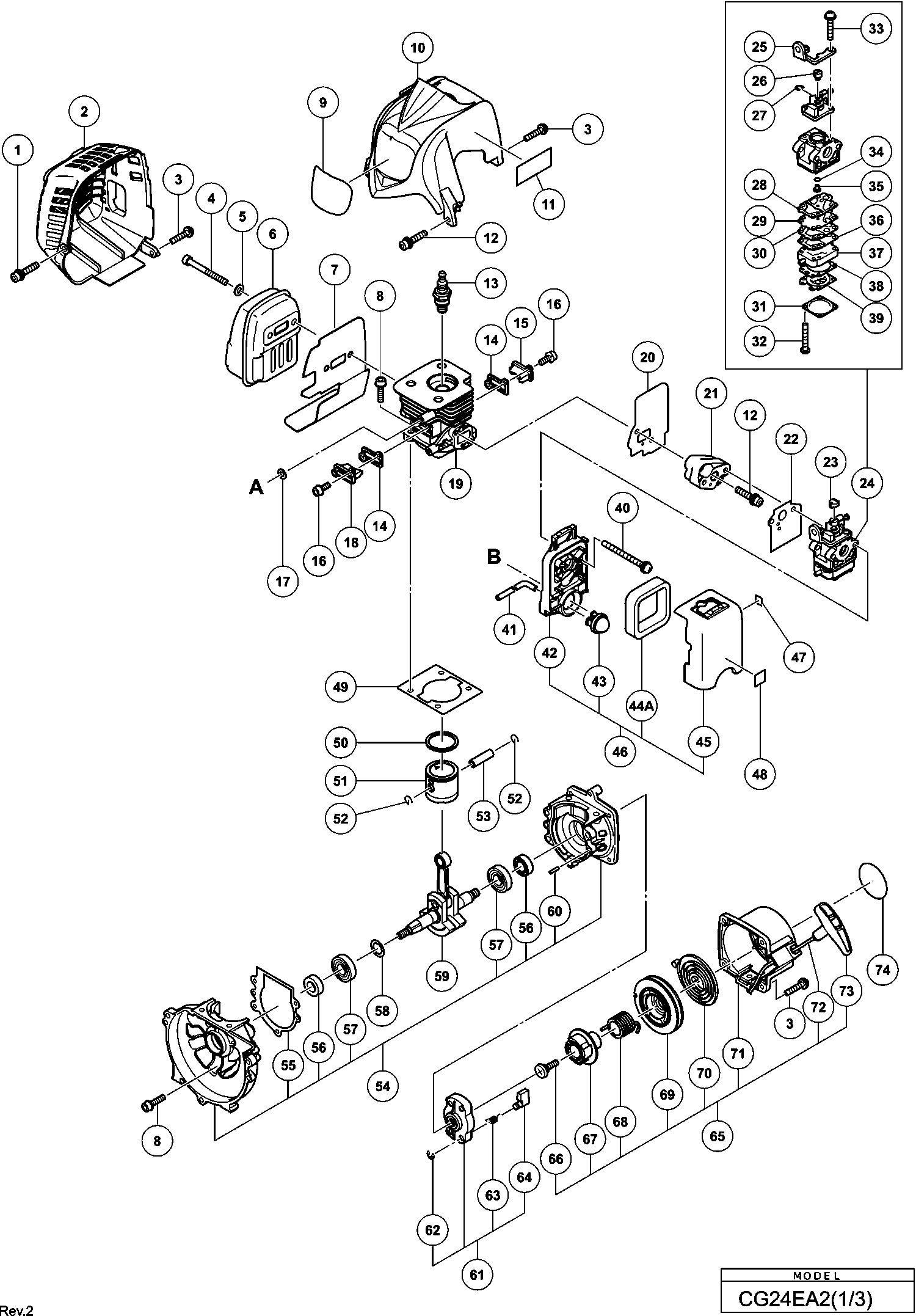

Zeichnungen der HIKOKI CG24EA2
Teileliste der HIKOKI CG24EA2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Seal Lock Hex. Socket Hd. Bolt M5x30 | ||||
| 1 | 6698950 | Seal Lock Hex. Socket Hd. Bolt M5x30 | € 1.14 | |
| Knaldemper Afdekkap | ||||
| 2 | 6600319 | Knaldemper Afdekkap | € 6.00 | |
| Kopfschraube M4x20 M.u-scheibe | ||||
| 3 | 307606 | Kopfschraube M4x20 M.u-scheibe | € 1.00 | |
| Hex. Socket Hd Bolt M6x65 | ||||
| 4 | 6698384 | Hex. Socket Hd Bolt M6x65 | € 1.00 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 5 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.00 | |
| Uitlaat (b) | ||||
| 6 | 6600461 | Uitlaat (b) | € 7.14 | |
| Hitteschild | ||||
| 7 | 6600320 | Hitteschild | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 8 | 6698386 | Nicht mehr lieferbar | ||
| Cilinder Afdekkap | ||||
| 10 | 6699128 | Cilinder Afdekkap | € 4.14 | |
| Seal Lock Hex. Socket Bolt M5x25 (w/washers) | ||||
| 12 | 6698844 | Seal Lock Hex. Socket Bolt M5x25 (w/washers) | € 1.14 | |
| Bougie Bmr7a | ||||
| 13 | 6699316 | Bougie Bmr7a | € 8.48 | |
| Cover Packing | ||||
| 14 | 6698468 | Cover Packing | € 1.00 | |
| Uitlaatgas Ventiel Deksel (a) | ||||
| 15 | 6698469 | Uitlaatgas Ventiel Deksel (a) | € 1.00 | |
| Hex. Socket Hd Bolt M4x12 | ||||
| 16 | 6698385 | Hex. Socket Hd Bolt M4x12 | € 1.00 | |
| Ring | ||||
| 17 | 6698700 | Ring | € 1.14 | |
| Uitlaatgas Ventiel Deksel (b) | ||||
| 18 | 6698470 | Uitlaatgas Ventiel Deksel (b) | € 1.00 | |
| Zylinder | ||||
| 19 | 6698465 | Zylinder | € 30.76 | |
| Dichtung | ||||
| 20 | 6699437 | Dichtung | € 0.99 | |
| Carburetor Insulator | ||||
| 21 | 6698387 | Carburetor Insulator | € 3.00 | |
| Carbureteur Pakking | ||||
| 22 | 6698405 | Carbureteur Pakking | € 2.00 | |
| Spannschlosskappe Since C026901 | ||||
| 23 | 6691337 | Spannschlosskappe Since C026901 | € 1.09 | |
| Carburetor Ass'y Wyc-28 | ||||
| 24 | 6698474 | Carburetor Ass'y Wyc-28 | € 52.49 | |
| Cable Adjust Stay | ||||
| 25 | 6699287 | Cable Adjust Stay | € 3.93 | |
| Swivel | ||||
| 26 | 6696830 | Swivel | € 4.24 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 27 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2.05 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 28 | 6684692 | Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | € 27.79 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 29 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8.16 | |
| Pumpenplatte alte Art.nr.523-25100-20 | ||||
| 30 | 6691242 | Pumpenplatte alte Art.nr.523-25100-20 | € 2.20 | |
| Membranabdeckung | ||||
| 31 | 6685222 | Membranabdeckung | € 4.24 | |
| Schrauben Set alte Art.nr.548-25101-20 | ||||
| 32 | 6691312 | Schrauben Set alte Art.nr.548-25101-20 | € 1.09 | |
| Set Screw M3x12 | ||||
| 33 | 6696829 | Set Screw M3x12 | € 0.99 | |
| O-RING (OUD 550-25100-20) | ||||
| 34 | 6684695 | O-RING (OUD 550-25100-20) | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 35 | 6697842 | Nicht mehr lieferbar | ||
| Schaltplatte alte Art.nr.522-25100-20 | ||||
| 36 | 6691234 | Schaltplatte alte Art.nr.522-25100-20 | € 3.14 | |
| Pump Body | ||||
| 37 | 6696828 | Pump Body | € 12.72 | |
| Membran Verpackung | ||||
| 38 | 6685220 | Membran Verpackung | € 2.20 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 39 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 17.14 | |
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 40 | 307224 | Kopfschraube M5x60 M.u-scheibe (schwarz) | € 1.00 | |
| Fuel Pipe | ||||
| 41B | 6601444 | Fuel Pipe | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 42 | 6696832 | Nicht mehr lieferbar | ||
| Hauptpumpe | ||||
| 43 | 6685139 | Hauptpumpe | € 5.65 | |
| Cleaner Sponge | ||||
| 44A | 6600704 | Cleaner Sponge | € 3.62 | |
| Nicht mehr lieferbar | ||||
| 45 | 6696831 | Nicht mehr lieferbar | ||
| Air Cleaner Ass'y | ||||
| 46 | 6696549 | Air Cleaner Ass'y | € 8.69 | |
| Mark Plate (t) | ||||
| 47 | 6600327 | Mark Plate (t) | € 0.99 | |
| Primer Label | ||||
| 48 | 6699000 | Primer Label | € 0.99 | |
| Zylinderdichtung Cg24ekb | ||||
| 49 | 6684587 | Zylinderdichtung Cg24ekb | € 2.05 | |
| Zuiger Ring | ||||
| 50 | 6698404 | Zuiger Ring | € 4.00 | |
| Kolben | ||||
| 51 | 6698368 | Kolben | € 6.93 | |
| Kolbenstift Cg24ekb | ||||
| 52 | 6684590 | Kolbenstift Cg24ekb | € 2.05 | |
| Kolbenstift Cg24ekb | ||||
| 53 | 6684591 | Kolbenstift Cg24ekb | € 4.08 | |
| Kurbelgehäuse Cg24ekb Includ.54-56,59 | ||||
| 54 | 6684606 | Kurbelgehäuse Cg24ekb Includ.54-56,59 | € 51.84 | |
| Kurbelgehäuse Cg24ekb | ||||
| 55 | 6684609 | Kurbelgehäuse Cg24ekb | € 2.05 | |
| Öldichtung Cg24ekb | ||||
| 56 | 6684607 | Öldichtung Cg24ekb | € 4.08 | |
| Kugellager Cg24ekb | ||||
| 57 | 6684608 | Kugellager Cg24ekb | € 3.62 | |
| Shim | ||||
| 58 | 6696945 | Shim | € 1.59 | |
| Shim | ||||
| 58 | 6696946 | Shim | € 1.59 | |
| Kurbelwelle | ||||
| 59 | 6696533 | Kurbelwelle | € 30.76 | |
| Knock Pin 4x12 | ||||
| 60 | 6696947 | Knock Pin 4x12 | € 1.00 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 61 | 6684681 | Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | € 12.57 | |
| D4eretainingringnew | ||||
| 62 | 6685101 | D4eretainingringnew | € 1.09 | |
| Feder f. Startersperre Cg24ekb | ||||
| 63 | 6684684 | Feder f. Startersperre Cg24ekb | € 4.08 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 64 | 6684685 | Startersperre Cg24ekb alte Art.nr.788-0651h-20 | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 65 | 6699995 | Nicht mehr lieferbar | ||
| SET SCREW (OLD 839-03045-20) | ||||
| 66 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.05 | |
| Cam Plate | ||||
| 67 | 6699996 | Cam Plate | € 2.43 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 68 | 6684677 | Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | € 8.16 | |
| Starter Rope Reel | ||||
| 69 | 6699997 | Starter Rope Reel | € 8.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 70 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11.00 | |
| Seilzugstarter Gehäuse Cg24ekb For (s) Type Since | ||||
| 71 | 6684673 | Seilzugstarter Gehäuse Cg24ekb For (s) Type Since | € 18.15 | |
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 72 | 6684674 | Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | € 4.08 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 73 | 6684680 | Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | € 2.05 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 91 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
| Ballengriff | ||||
| 92 | 6696487 | Ballengriff | € 3.28 | |
| Rasthebel | ||||
| 93 | 6696490 | Rasthebel | € 0.99 | |
| Hebel (1) | ||||
| 94 | 6696488 | Hebel (1) | € 0.99 | |
| Feder | ||||
| 95 | 6696489 | Feder | € 0.99 | |
| Stop Switch | ||||
| 96A | 6601275 | Stop Switch | € 1.29 | |
| Stoppschalterleine | ||||
| 97 | 6696491 | Stoppschalterleine | € 1.71 | |
| Protection Tube | ||||
| 98 | 6696967 | Protection Tube | € 1.00 | |
| Gaskabel | ||||
| 99 | 6696560 | Gaskabel | € 3.97 | |
| Ballengriff | ||||
| 100 | 6696486 | Ballengriff | € 3.28 | |
| Hex. Socket Hd. Bolt M5x12 (w/sp.washer) | ||||
| 101 | 6699176 | Hex. Socket Hd. Bolt M5x12 (w/sp.washer) | € 0.99 | |
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 102 | 6695492 | Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | € 1.09 | |
| Anti Vibe Rubber (a) | ||||
| 103 | 6696963 | Anti Vibe Rubber (a) | € 3.17 | |
| Pipe Holder (a) | ||||
| 104 | 6698643 | Pipe Holder (a) | € 2.00 | |
| Pipe Holder (b) | ||||
| 105 | 6698644 | Pipe Holder (b) | € 2.00 | |
| Anti Vibe Rubber (b) | ||||
| 106 | 6696964 | Anti Vibe Rubber (b) | € 3.17 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 107 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.43 | |
| Lüftergehäuse | ||||
| 108 | 6699129 | Lüftergehäuse | € 7.85 | |
| Clutch Shaft | ||||
| 109 | 6699400 | Clutch Shaft | € 8.43 | |
| Abstandsbolzen | ||||
| 110 | 6696469 | Abstandsbolzen | € 0.99 | |
| Ring | ||||
| 111 | 6684648 | Ring | € 2.05 | |
| Clutch Plate (a) | ||||
| 112 | 6696546 | Clutch Plate (a) | € 1.00 | |
| Clutch | ||||
| 113 | 6696948 | Clutch | € 11.08 | |
| Ring (b) | ||||
| 114 | 6696547 | Ring (b) | € 1.00 | |
| Mutter | ||||
| 115 | 6685337 | Mutter | € 1.00 | |
| Bolzenscheibe H65sd2 | ||||
| 116 | 323212 | Bolzenscheibe H65sd2 | € 1.00 | |
| Hex. Socket Hd Bolt M4x18 (w/washers) | ||||
| 117 | 6698388 | Hex. Socket Hd Bolt M4x18 (w/washers) | € 1.00 | |
| BOBINE | ||||
| 118 | 6699464 | BOBINE | € 16.76 | |
| Nicht mehr lieferbar | ||||
| 119A | 6601421 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 120 | 6699186 | Nicht mehr lieferbar | ||
| Cord | ||||
| 121 | 6696544 | Cord | € 1.00 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 122 | 6684899 | Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | € 2.05 | |
| Earth Cord | ||||
| 123 | 6696545 | Earth Cord | € 1.00 | |
| Vliegwiel | ||||
| 124 | 6699289 | Vliegwiel | € 24.48 | |
| Distanzring (1) | ||||
| 125 | 6699558 | Distanzring (1) | € 0.99 | |
| Fuel Grommet | ||||
| 126 | 6698931 | Fuel Grommet | € 3.28 | |
| Fuel Grommet | ||||
| 126A | 6600358 | Fuel Grommet | € 0.99 | |
| Brandstofleiding | ||||
| 127 | 6698716 | Brandstofleiding | € 3.28 | |
| Brandstofleiding L70 | ||||
| 128A | 6699014 | Brandstofleiding L70 | € 1.57 | |
| Return Grommet (old 6684627) | ||||
| 129 | 6697846 | Return Grommet (old 6684627) | € 0.99 | |
| Tank Dop Compleet | ||||
| 130 | 6698402 | Tank Dop Compleet | € 4.00 | |
| Tank Cap Chain | ||||
| 131 | 6698732 | Tank Cap Chain | € 1.14 | |
| Behalter | ||||
| 132 | 6600317 | Behalter | € 7.57 | |
| Tank (c) | ||||
| 132A | 6600354 | Tank (c) | € 3.28 | |
| Pomp Filter | ||||
| 133 | 6600351 | Pomp Filter | € 2.57 | |
| Clip | ||||
| 134 | 6696949 | Clip | € 1.59 | |
| Stand alte Art.nr.940-07350-20 | ||||
| 135 | 6694787 | Stand alte Art.nr.940-07350-20 | € 3.14 | |
| Bout L27.8 | ||||
| 136 | 6698991 | Bout L27.8 | € 1.14 | |
| Loop Handle | ||||
| 151 | 6696975 | Loop Handle | € 8.54 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 152 | 949556 | Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | € 1.00 | |
| Level Mark (b) | ||||
| 153 | 6600446 | Level Mark (b) | € 1.71 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 154 | 6684851 | Füllstandsmarkierung Cg24ekb | € 2.05 | |
| Main Pipe Comp (old 6696483) | ||||
| 155 | 6696558 | Main Pipe Comp (old 6696483) | € 16.84 | |
| Drive Shaft (old 6696484) | ||||
| 156 | 6698514 | Drive Shaft (old 6696484) | € 14.85 | |
| Hanger | ||||
| 157A | 6600504 | Hanger | € 1.14 | |
| Cap (a) | ||||
| 158 | 6698515 | Cap (a) | € 2.00 | |
| Bolt (black) M6 | ||||
| 159 | 6696974 | Bolt (black) M6 | € 1.59 | |
| Barrier | ||||
| 160 | 6696973 | Barrier | € 3.17 | |
| Getriebegehaeuse | ||||
| 161 | 6699402 | Getriebegehaeuse | € 47.91 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 162 | 6684737 | Bolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Cutter Holder (a) | ||||
| 163 | 6696977 | Cutter Holder (a) | € 12.69 | |
| Cutter Holder (b) | ||||
| 164 | 6698659 | Cutter Holder (b) | € 12.41 | |
| Nicht mehr lieferbar | ||||
| 165 | 6699188 | Nicht mehr lieferbar | ||
| Linksmoer M10 (oud 6698658) | ||||
| 166 | 335759 | Linksmoer M10 (oud 6698658) | € 0.99 | |
| Schraube 5x12ws alte Art.nr. 994-16050-121 | ||||
| 167 | 6695414 | Schraube 5x12ws alte Art.nr. 994-16050-121 | € 1.09 | |
| Hex.socket Hd.bolt M5x30 (10 Pcs) | ||||
| 168 | 949664 | Hex.socket Hd.bolt M5x30 (10 Pcs) | € 3.57 | |
| Cover Comp. W/ Shaft M10x.125 Left | ||||
| 169 | 6698794 | Cover Comp. W/ Shaft M10x.125 Left | € 8.85 | |
| Set Screw | ||||
| 171 | 6698795 | Set Screw | € 1.29 | |
| Reel | ||||
| 172 | 6698796 | Reel | € 2.28 | |
| Return Spring | ||||
| 173 | 6698797 | Return Spring | € 1.00 | |
| Knopf (1) | ||||
| 174 | 6698798 | Knopf (1) | € 1.14 | |
| Cord Guide | ||||
| 175 | 6698799 | Cord Guide | € 1.14 | |
| Case | ||||
| 176 | 6698800 | Case | € 6.28 | |
| Nicht mehr lieferbar | ||||
| 177 | 6696454 | Nicht mehr lieferbar | ||
| HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
| 178 | 6684714 | HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | € 2.05 | |
| Abdeckhaube For Europe | ||||
| 179 | 6696494 | Abdeckhaube For Europe | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 180 | 6600447 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 181 | 6696980 | Nicht mehr lieferbar | ||
| Safety Cover Holder | ||||
| 182 | 6696951 | Safety Cover Holder | € 3.17 | |
| Cover Guard | ||||
| 183 | 6696950 | Cover Guard | € 10.45 | |
| Schneidschraube Cg24ekd | ||||
| 184 | 6684751 | Schneidschraube Cg24ekd | € 2.05 | |
| Messer Cg24ekd For Irl | ||||
| 185 | 6684750 | Messer Cg24ekd For Irl | € 4.08 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 186 | 949236 | Kopfschraube M5x10 (10st), G23ss For Irl | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 501 | 6684764 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 6696596 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 944458 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 504 | 875769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505A | 6601420 | Nicht mehr lieferbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
