Hikoki CG18DL Zeichnungen und Teile
Genaue Typennummer:
CG18DL
CG18DL

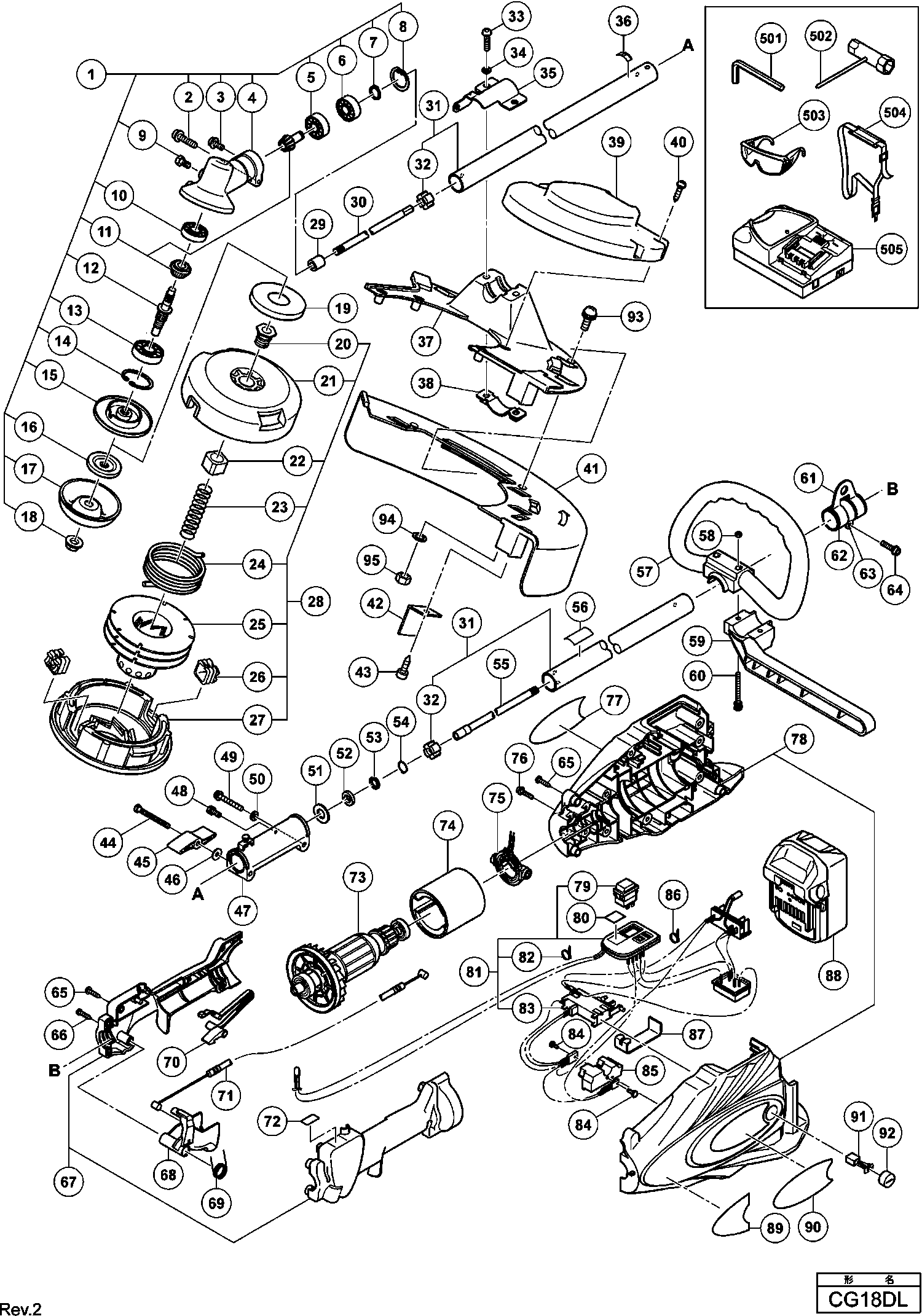

Zeichnungen der HIKOKI CG18DL
Teileliste der HIKOKI CG18DL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Getriebegehaeuse | ||||
| 1 | 6695692 | Getriebegehaeuse | € 244.64 | |
| Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl | ||||
| 2 | 6684973 | Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl | € 2.05 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 3 | 6684667 | Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | € 2.05 | |
| Getriebegehäuse Cg24ekd, Cg18dal, Cg18dl Since 5. | ||||
| 4 | 6684736 | Getriebegehäuse Cg24ekd, Cg18dal, Cg18dl Since 5. | € 40.75 | |
| Kugellager Cg24ekd | ||||
| 5 | 6684734 | Kugellager Cg24ekd | € 8.16 | |
| Kugellager Cg24ekd | ||||
| 6 | 6684735 | Kugellager Cg24ekd | € 8.16 | |
| Stop Ring Cg24ekd alte Art.nr. 156-32469*-90 Cg18 | ||||
| 7 | 6684733 | Stop Ring Cg24ekd alte Art.nr. 156-32469*-90 Cg18 | € 2.05 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 8 | 6684732 | Stop Ring Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 9 | 6684737 | Bolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Kugellager Cg24ekd, Cg18dal, Cg18dl | ||||
| 10 | 6684738 | Kugellager Cg24ekd, Cg18dal, Cg18dl | € 8.16 | |
| Zahnrrad/ritzelset Cg24ekd, Cg18dal, Cg18dl Since | ||||
| 11 | 6684752 | Zahnrrad/ritzelset Cg24ekd, Cg18dal, Cg18dl Since | € 31.82 | |
| Getriebewelle Cg24ekd, Cg18dal, Cg18dl Since 5.20 | ||||
| 12 | 6684739 | Getriebewelle Cg24ekd, Cg18dal, Cg18dl Since 5.20 | € 22.90 | |
| Nicht mehr lieferbar | ||||
| 13 | 6684740 | Nicht mehr lieferbar | ||
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 14 | 6684741 | Stop Ring Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Messerhalterung Cg24ekd Neue Art.-nr. 6684742 Cg1 | ||||
| 15 | 6684742 | Messerhalterung Cg24ekd Neue Art.-nr. 6684742 Cg1 | € 24.48 | |
| Messerhalterungskappe Cg24ekd, Cg18dal, Cg18dl Si | ||||
| 16 | 6684744 | Messerhalterungskappe Cg24ekd, Cg18dal, Cg18dl Si | € 8.16 | |
| Schutzabdeckung Cg24ekd, Cg18dal, Cg18dl Since 5. | ||||
| 17 | 6684743 | Schutzabdeckung Cg24ekd, Cg18dal, Cg18dl Since 5. | € 6.13 | |
| Nicht mehr lieferbar | ||||
| 18 | 331496 | Nicht mehr lieferbar | ||
| Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d | ||||
| 19 | 6684763 | Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d | € 4.08 | |
| Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till | ||||
| 20 | 6684756 | Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till | € 8.64 | |
| Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0 | ||||
| 21 | 6684757 | Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0 | € 21.60 | |
| Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06 | ||||
| 22 | 6684758 | Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06 | € 8.95 | |
| Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052 | ||||
| 23 | 6684759 | Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052 | € 4.08 | |
| Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 25 | 6684760 | Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | € 14.83 | |
| Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 26 | 6684762 | Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | € 4.08 | |
| Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0 | ||||
| 27 | 6684761 | Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0 | € 34.41 | |
| Nicht mehr lieferbar | ||||
| 28 | 6684755 | Nicht mehr lieferbar | ||
| Lagerbuchse Cg24ekd, Cg18dl For (sl) | ||||
| 29 | 6684833 | Lagerbuchse Cg24ekd, Cg18dl For (sl) | € 2.05 | |
| Antriebswelle Cg24ekd, Cg18dl For (sl) | ||||
| 30 | 6684832 | Antriebswelle Cg24ekd, Cg18dl For (sl) | € 19.73 | |
| Nicht mehr lieferbar | ||||
| 31 | 6684830 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32 | 6684831 | Nicht mehr lieferbar | ||
| Imbusschraube M6x25 Cg18dal, Cg18dl | ||||
| 33 | 330799 | Imbusschraube M6x25 Cg18dal, Cg18dl | € 1.00 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 34 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.00 | |
| Vastzet Plaat | ||||
| 35 | 333321 | Vastzet Plaat | € 2.00 | |
| Kapje | ||||
| 37 | 333138 | Kapje | € 10.57 | |
| Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl | ||||
| 38 | 6684748 | Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl | € 4.08 | |
| Kapje (c) | ||||
| 39 | 333140 | Kapje (c) | € 5.85 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 40 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
| Kapje (b) | ||||
| 41 | 333139 | Kapje (b) | € 11.85 | |
| Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce | ||||
| 42 | 6684754 | Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce | € 8.16 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 43 | 6684753 | Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | € 2.05 | |
| Schraube M6x40 (10st) Cg18dl | ||||
| 44 | 949644 | Schraube M6x40 (10st) Cg18dl | € 1.57 | |
| Griffknopf Cg24ekd, Cg18dl | ||||
| 45 | 6684823 | Griffknopf Cg24ekd, Cg18dl | € 4.08 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 46 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.00 | |
| Gehäusedichtung Cg24ekd, Cg18dl | ||||
| 47 | 6684817 | Gehäusedichtung Cg24ekd, Cg18dl | € 36.72 | |
| Bout Hd. M5x12 Met Washers | ||||
| 48 | 315316 | Bout Hd. M5x12 Met Washers | € 1.71 | |
| Machine Schroef M6x40 (10 Stuks) | ||||
| 49 | 949264 | Machine Schroef M6x40 (10 Stuks) | € 2.28 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 50 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 51 | 6684818 | Nicht mehr lieferbar | ||
| Distanzstück Cg24ekd, Cg18dl | ||||
| 52 | 6684819 | Distanzstück Cg24ekd, Cg18dl | € 4.08 | |
| Ring | ||||
| 53 | 6684820 | Ring | € 2.05 | |
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 54 | 939540 | Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | € 1.86 | |
| Antriebswelle A alte Art.nr. 035-38466-80 Cg18dl | ||||
| 55 | 6684814 | Antriebswelle A alte Art.nr. 035-38466-80 Cg18dl | € 37.15 | |
| Nicht mehr lieferbar | ||||
| 57 | 6684836 | Nicht mehr lieferbar | ||
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 58 | 949556 | Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | € 1.00 | |
| Abdeckung schwarz Cg24ekd, Cg18dal, Cg18dl For Eu | ||||
| 59 | 6684837 | Abdeckung schwarz Cg24ekd, Cg18dal, Cg18dl For Eu | € 8.95 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 60 | 6684838 | Bolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Hänger Cg24ekd alte Art.nr. 335-77350-80 Cg18dal, | ||||
| 61 | 6684705 | Hänger Cg24ekd alte Art.nr. 335-77350-80 Cg18dal, | € 8.16 | |
| Hängemanschette Cg24ekd alte Art.nr. 334-77350-20 | ||||
| 62 | 6684704 | Hängemanschette Cg24ekd alte Art.nr. 334-77350-20 | € 4.08 | |
| Hänger Haltegabel Cg24ekd alte Art.nr. 337-77350- | ||||
| 63 | 6684706 | Hänger Haltegabel Cg24ekd alte Art.nr. 337-77350- | € 6.13 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 64 | 6684709 | Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 65 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 1.00 | |
| Schneidschraube D4x20 Cg18dal, Cg18dl | ||||
| 66 | 956384 | Schneidschraube D4x20 Cg18dal, Cg18dl | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 67 | 330800 | Nicht mehr lieferbar | ||
| Hebel Cg18dal, Cg18dl Except For Rus | ||||
| 68 | 330778 | Hebel Cg18dal, Cg18dl Except For Rus | € 2.00 | |
| Feder Cg18dal, Cg18dl Except For Rus | ||||
| 69 | 330780 | Feder Cg18dal, Cg18dl Except For Rus | € 2.00 | |
| Sperre | ||||
| 70 | 330779 | Sperre | € 1.00 | |
| Draht | ||||
| 71 | 330772 | Draht | € 8.28 | |
| Nicht mehr lieferbar | ||||
| 73 | 360867 | Nicht mehr lieferbar | ||
| Magnet | ||||
| 74 | 330776 | Magnet | € 19.90 | |
| Bürstenblock Cr18dmr, Cg18dal, Cg18dl Except For | ||||
| 75 | 324478 | Bürstenblock Cr18dmr, Cg18dal, Cg18dl Except For | € 4.00 | |
| Imbusschraube M5x16 Cg18dl | ||||
| 76 | 996728 | Imbusschraube M5x16 Cg18dl | € 1.00 | |
| Behuizing (a+b) | ||||
| 78 | 330769 | Behuizing (a+b) | € 56.10 | |
| Schalter | ||||
| 79 | 330775 | Schalter | € 6.35 | |
| Nicht mehr lieferbar | ||||
| 81 | 331494 | Nicht mehr lieferbar | ||
| Kabelklemme Cl10sa, Cg18dal, Cg18dl | ||||
| 82 | 313505 | Kabelklemme Cl10sa, Cg18dal, Cg18dl | € 1.00 | |
| Schalter | ||||
| 83 | 330770 | Schalter | € 23.49 | |
| Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | ||||
| 84 | 993963 | Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | € 1.00 | |
| Heat Sink | ||||
| 85 | 331495 | Heat Sink | € 3.00 | |
| Kabelklemme Cl10sa, Cg18dal, Cg18dl | ||||
| 86 | 313505 | Kabelklemme Cl10sa, Cg18dal, Cg18dl | € 1.00 | |
| Platte | ||||
| 87 | 330771 | Platte | € 4.00 | |
| Nicht mehr lieferbar | ||||
| 88 | 330068 | Nicht mehr lieferbar | ||
| Kohlebürsten (paar) G18dal, Cg18dl | ||||
| 91 | 999068 | Kohlebürsten (paar) G18dal, Cg18dl | € 4.50 | |
| Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | ||||
| 92 | 319847 | Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | € 1.57 | |
| Kopfschraube M5x16 M.u-scheibe | ||||
| 93 | 307294 | Kopfschraube M5x16 M.u-scheibe | € 1.00 | |
| Unterlegscheibe M5 (10st) | ||||
| 94 | 949424 | Unterlegscheibe M5 (10st) | € 1.00 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 95 | 302012 | Mutter M5 (schwarz) C13u/m8v/m12v | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 501 | 6684813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 6684764 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 875769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 504 | 330787 | Nicht mehr lieferbar | ||
