Festool TSC 55 REB LI 230V Zeichnungen und Teile

Genaue Typennummer:
499431
499431

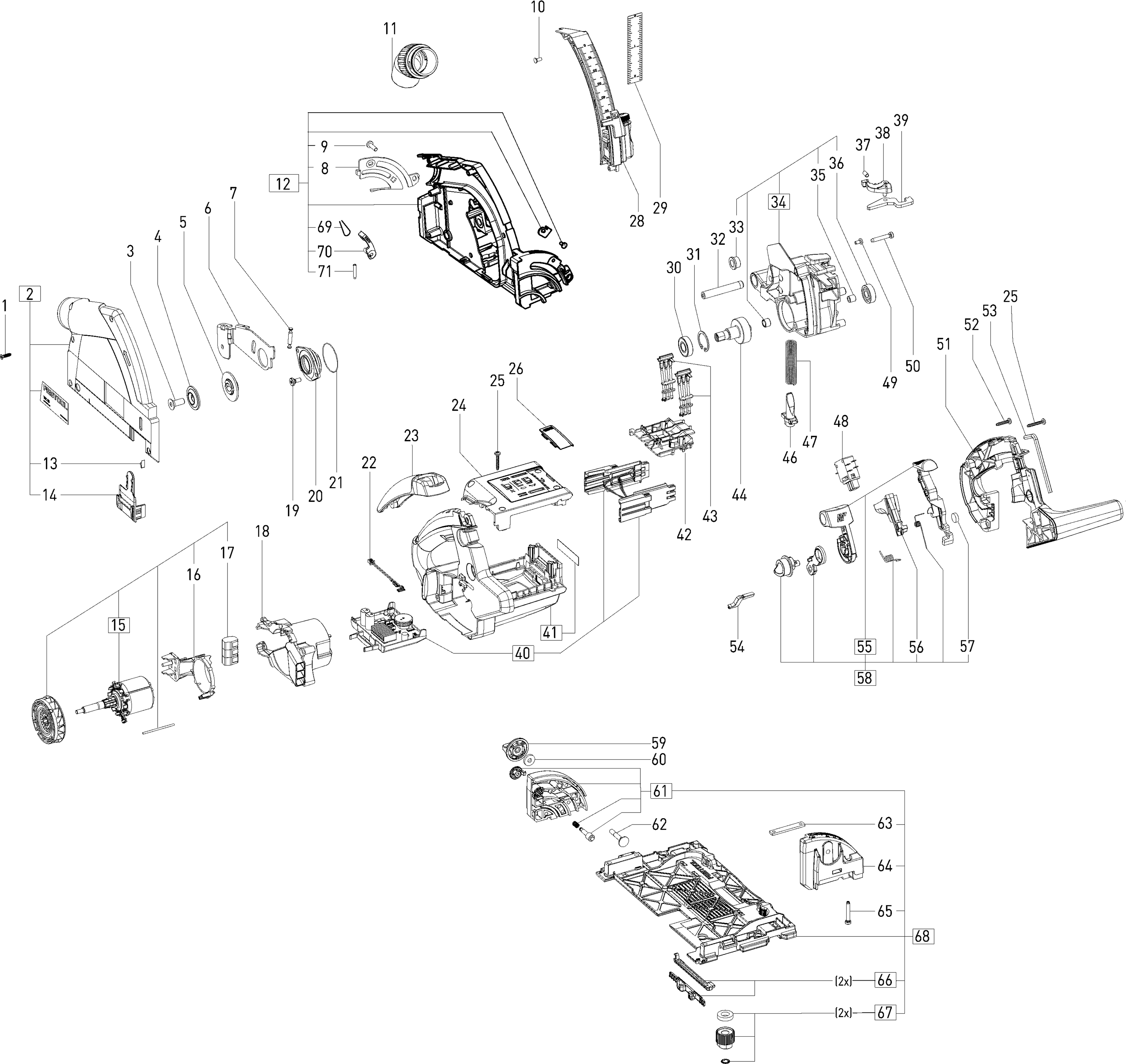

Zeichnungen der FESTOOL 499431 ( TSC55REBLI230V )
Teileliste der FESTOOL 499431 ( TSC55REBLI230V )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Schraube 4,0 x 15 mm | ||||
1 | 400710 | Schraube 4,0 x 15 mm | € 1.06 | |
Deckel | ||||
2 | 500227 | Deckel | € 43.71 | |
Senkschraube M8 x 18 | ||||
3 | 459186 | Senkschraube M8 x 18 | € 1.13 | |
Tegenflens HKC 55 | ||||
4 | 10014832 | Tegenflens HKC 55 | € 4.26 | |
SPANRING | ||||
5 | 10014834 | SPANRING | € 13.05 | |
Keil | ||||
6 | 10000418 | Keil | € 7.14 | |
TREKVEER | ||||
7 | 10000568 | TREKVEER | € 1.06 | |
Blechsegment | ||||
8 | 10000164 | Blechsegment | € 5.80 | |
Linsenschraube | ||||
9 | 10016393 | Linsenschraube | € 1.06 | |
Linsenschraube M5 x 16 | ||||
9 | 466031 | Linsenschraube M5 x 16 | € 0.99 | |
Senkschraube 4,0 x 10 mm | ||||
10 | 400014 | Senkschraube 4,0 x 10 mm | € 1.06 | |
Winkelstück Cleantec | ||||
11 | 202096 | Winkelstück Cleantec | € 16.04 | |
BESCHERMKAP | ||||
12 | 10017862 | BESCHERMKAP | € 67.27 | |
Feder | ||||
13 | 466084 | Feder | € 1.06 | |
Sichtfenster | ||||
14 | 10001648 | Sichtfenster | € 1.20 | |
Motor | ||||
15 | 500183 | Motor | € 171.82 | |
Kabelhalter | ||||
16 | 10005711 | Kabelhalter | € 2.80 | |
Klammer | ||||
17 | 10005712 | Klammer | € 2.40 | |
Motorträger | ||||
18 | 10005688 | Motorträger | € 7.51 | |
Bundschraube | ||||
19 | 453547 | Bundschraube | € 1.06 | |
Lagerflansch | ||||
20 | 459185 | Lagerflansch | € 13.26 | |
O-ring | ||||
21 | 459253 | O-ring | € 1.06 | |
Litze | ||||
22 | 705768 | Litze | € 4.00 | |
Softgriff | ||||
23 | 459226 | Softgriff | € 6.09 | |
Deckel | ||||
24 | 10005685 | Deckel | € 12.85 | |
Linsenschraube 4,0 x 25 mm | ||||
25 | 400695 | Linsenschraube 4,0 x 25 mm | € 1.06 | |
Blende | ||||
26 | 10008530 | Blende | € 7.45 | |
Drücker | ||||
27 | 500472 | Drücker | € 24.79 | |
DIEPTEAANSLAG | ||||
28 | 10001569 | DIEPTEAANSLAG | € 15.95 | |
Rillenkugellager | ||||
30 | 401576 | Rillenkugellager | € 7.14 | |
Sicherungsring | ||||
31 | 401244 | Sicherungsring | € 1.06 | |
Bolzen | ||||
32 | 10002634 | Bolzen | € 1.57 | |
Bundbuchse | ||||
33 | 459181 | Bundbuchse | € 1.13 | |
Getriebegehäuse | ||||
34 | 499283 | Getriebegehäuse | € 82.47 | |
Nadelhülse | ||||
35 | 410223 | Nadelhülse | € 3.28 | |
Rillenkugellager | ||||
36 | 228798 | Rillenkugellager | € 4.55 | |
Druckfeder | ||||
37 | 459225 | Druckfeder | € 1.06 | |
Rasthebel | ||||
38 | 459224 | Rasthebel | € 1.13 | |
Hebel | ||||
39 | 459229 | Hebel | € 2.40 | |
Elektronik | ||||
40 | 500181 | Elektronik | € 123.32 | |
Motorgehäuse | ||||
41 | 500473 | Motorgehäuse | € 33.59 | |
Abdeckplatte | ||||
42 | 10004730 | Abdeckplatte | € 2.86 | |
Lichtleiter | ||||
43 | 10004733 | Lichtleiter | € 1.57 | |
Getriebewelle | ||||
44 | 495798 | Getriebewelle | € 33.96 | |
Zylinderlager | ||||
45 | 459254 | Zylinderlager | € 1.78 | |
PEN | ||||
46 | 10018287 | PEN | € 2.38 | |
Druckfeder | ||||
47 | 459187 | Druckfeder | € 1.78 | |
Schalter | ||||
48 | 500226 | Schalter | € 17.61 | |
Linsenschraube M4 x 8 | ||||
49 | 228570 | Linsenschraube M4 x 8 | € 1.06 | |
Schraube | ||||
50 | 10002348 | Schraube | € 1.06 | |
Griff | ||||
51 | 10005684 | Griff | € 14.10 | |
Linsenschraube 4,0 x 20 mm | ||||
52 | 228567 | Linsenschraube 4,0 x 20 mm | € 1.06 | |
Schraubendreher | ||||
53 | 202752 | Schraubendreher | € 1.13 | |
Rastbolzen | ||||
54 | 459222 | Rastbolzen | € 1.48 | |
Hebel | ||||
55 | 500431 | Hebel | € 17.28 | |
Drücker | ||||
56 | 459195 | Drücker | € 2.40 | |
Silikonscheibe | ||||
57 | 459220 | Silikonscheibe | € 1.06 | |
Spindelstop | ||||
58 | 500430 | Spindelstop | € 31.34 | |
Drehknopf | ||||
59 | 10001354 | Drehknopf | € 1.84 | |
Scheibe | ||||
60 | 402935 | Scheibe | € 1.06 | |
Schwenksegment | ||||
61 | 10009124 | Schwenksegment | € 12.30 | |
Spannschraube | ||||
62 | 10000160 | Spannschraube | € 1.13 | |
Leiste | ||||
63 | 10000916 | Leiste | € 1.67 | |
ZWENKSEGMENT | ||||
64 | 10027116 | ZWENKSEGMENT | € 7.40 | |
Zylinderschraube | ||||
65 | 10014865 | Zylinderschraube | € 1.06 | |
Gleitplatte | ||||
66 | 494588 | Gleitplatte | € 13.84 | |
Stellrad | ||||
67 | 495035 | Stellrad | € 18.09 | |
Führungsplatte | ||||
68 | 500912 | Führungsplatte | € 67.01 |
