Festool PL 205 E Zeichnungen und Teile
Genaue Typennummer:
10011170
10011170

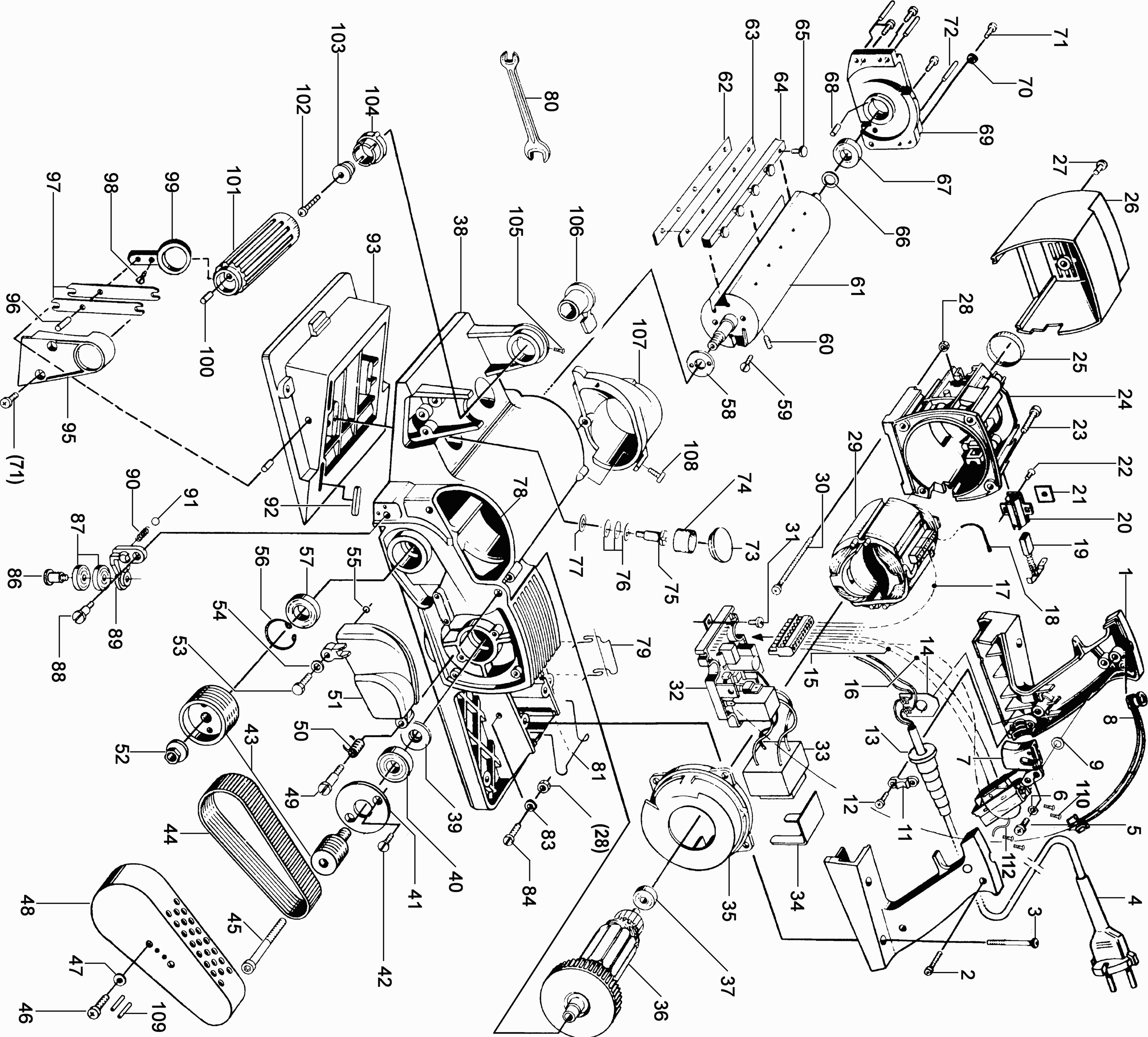

Zeichnungen der FESTOOL 10011170 ( PL205E )
Teileliste der FESTOOL 10011170 ( PL205E )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Handgriff | ||||
| 1 | 779667 | Handgriff | € 30.11 | |
| Oval head screw 4x25-Z/KU | ||||
| 2 | 431974 | Oval head screw 4x25-Z/KU | € 1.36 | |
| Schraube 4,0 x 25 mm | ||||
| 2 | 614772 | Schraube 4,0 x 25 mm | € 1.36 | |
| Schraube M4 x 40 | ||||
| 3 | 634765 | Schraube M4 x 40 | € 1.36 | |
| Netzkabel | ||||
| 4 | 729035 | Netzkabel | € 90.32 | |
| Linsenschraube 4 x 12 mm | ||||
| 5 | 430145 | Linsenschraube 4 x 12 mm | € 1.36 | |
| Zahnscheibe | ||||
| 6 | 761541 | Zahnscheibe | € 1.36 | |
| Schalter | ||||
| 7 | 779768 | Schalter | € 31.42 | |
| Led-anzeige | ||||
| 8 | 717053 | Led-anzeige | € 18.72 | |
| Scheibe 5,3 mm | ||||
| 9 | 761515 | Scheibe 5,3 mm | € 1.36 | |
| Verbindungsleitung | ||||
| 10 | 779643 | Verbindungsleitung | € 3.93 | |
| Kabelschelle | ||||
| 11 | 761618 | Kabelschelle | € 1.36 | |
| Schraube 4 x 16 mm | ||||
| 12 | 625697 | Schraube 4 x 16 mm | € 1.36 | |
| Knickschutz | ||||
| 13 | 326135 | Knickschutz | € 1.93 | |
| Klammer | ||||
| 14 | 732785 | Klammer | € 25.66 | |
| Verbindungsleitung | ||||
| 15 | 779642 | Verbindungsleitung | € 1.78 | |
| Verbindungsleitung | ||||
| 15 | 779645 | Verbindungsleitung | € 4.21 | |
| Verbindungsleitung | ||||
| 16 | 779644 | Verbindungsleitung | € 5.64 | |
| Verbindungsleitung | ||||
| 17 | 624009 | Verbindungsleitung | € 8.43 | |
| Verbindungsleitung | ||||
| 17 | 838682 | Verbindungsleitung | € 4.43 | |
| Verbindungsleitung | ||||
| 17 | 838683 | Verbindungsleitung | € 9.42 | |
| Verbindungsleitung | ||||
| 17 | 838684 | Verbindungsleitung | € 2.14 | |
| Schaltdraht | ||||
| 18 | 624008 | Schaltdraht | € 3.57 | |
| Kohlesatz | ||||
| 19 | 627026 | Kohlesatz | € 40.97 | |
| Kohlehalter (paar) | ||||
| 20 | 728217 | Kohlehalter (paar) | € 13.88 | |
| Isolierplatte | ||||
| 21 | 729000 | Isolierplatte | € 1.36 | |
| Linsenschraube 4 x 12 mm | ||||
| 22 | 430145 | Linsenschraube 4 x 12 mm | € 1.36 | |
| Zylinderschraube M5 x 20 | ||||
| 23 | 761440 | Zylinderschraube M5 x 20 | € 1.36 | |
| Motorträger | ||||
| 24 | 728446 | Motorträger | € 45.42 | |
| Toleranzhülse | ||||
| 25 | 718165 | Toleranzhülse | € 11.50 | |
| Motorabdeckung | ||||
| 26 | 728519 | Motorabdeckung | € 16.62 | |
| Schraube 4 x 16 mm | ||||
| 27 | 625697 | Schraube 4 x 16 mm | € 1.36 | |
| Mutter M4 | ||||
| 28 | 614467 | Mutter M4 | € 1.36 | |
| Feldpaket 230 V | ||||
| 29 | 729531 | Feldpaket 230 V | € 209.31 | |
| Schraube | ||||
| 30 | 624409 | Schraube | € 4.28 | |
| Zylinderschraube | ||||
| 31 | 761435 | Zylinderschraube | € 1.36 | |
| Elektronikbaustein 230v 50hz | ||||
| 32 | 728861 | Elektronikbaustein 230v 50hz | € 167.81 | |
| Transformator | ||||
| 33 | 838580 | Transformator | € 37.83 | |
| Gehäusedeckel | ||||
| 34 | 718181 | Gehäusedeckel | € 26.97 | |
| Luftführungsscheibe | ||||
| 35 | 728500 | Luftführungsscheibe | € 5.64 | |
| Anker 230 V | ||||
| 36 | 706310 | Anker 230 V | € 317.04 | |
| Lager | ||||
| 37 | 620010 | Lager | € 9.07 | |
| Grundplatte | ||||
| 38 | 648820 | Grundplatte | € 739.72 | |
| Dichtring | ||||
| 39 | 298468 | Dichtring | € 7.71 | |
| Lager | ||||
| 40 | 614869 | Lager | € 11.07 | |
| Lagerdeckel | ||||
| 41 | 459954 | Lagerdeckel | € 9.14 | |
| Senkschraube M5 x 16 | ||||
| 42 | 414417 | Senkschraube M5 x 16 | € 1.36 | |
| Riementrieb | ||||
| 43 | 722421 | Riementrieb | € 55.89 | |
| Vielkeilriemen | ||||
| 44 | 728829 | Vielkeilriemen | € 64.01 | |
| Zylinderschraube | ||||
| 45 | 761446 | Zylinderschraube | € 1.36 | |
| Flachkopfschraube M5 x 12 | ||||
| 46 | 430137 | Flachkopfschraube M5 x 12 | € 1.36 | |
| Scheibe 5,3 mm | ||||
| 47 | 761515 | Scheibe 5,3 mm | € 1.36 | |
| Getriebedeckel | ||||
| 48 | 728608 | Getriebedeckel | € 59.95 | |
| Flachkopfschraube | ||||
| 49 | 433527 | Flachkopfschraube | € 6.93 | |
| Drehfeder | ||||
| 50 | 729817 | Drehfeder | € 1.78 | |
| Gehäusedeckel | ||||
| 51 | 729558 | Gehäusedeckel | € 5.14 | |
| Sechskantmutter | ||||
| 52 | 430781 | Sechskantmutter | € 2.86 | |
| Sechskantschraube M5 x 16 | ||||
| 53 | 412872 | Sechskantschraube M5 x 16 | € 1.36 | |
| Scheibe 5,3 mm | ||||
| 54 | 761515 | Scheibe 5,3 mm | € 1.36 | |
| O-ring | ||||
| 55 | 761588 | O-ring | € 1.36 | |
| Sicherungsring | ||||
| 56 | 614792 | Sicherungsring | € 1.36 | |
| Lager | ||||
| 57 | 615496 | Lager | € 8.71 | |
| Axialscheibe | ||||
| 58 | 728950 | Axialscheibe | € 3.28 | |
| Senkschraube M4 x 10 | ||||
| 59 | 426695 | Senkschraube M4 x 10 | € 1.36 | |
| Gewindestift M5 x 10 | ||||
| 60 | 433543 | Gewindestift M5 x 10 | € 1.36 | |
| Messerkopf | ||||
| 61 | 706183 | Messerkopf | € 296.75 | |
| Leiste | ||||
| 62 | 728896 | Leiste | € 31.15 | |
| Nicht mehr lieferbar | ||||
| 63 | --- | Nicht mehr lieferbar | ||
| Leiste | ||||
| 64 | 728969 | Leiste | € 31.29 | |
| Nicht mehr lieferbar | ||||
| 65 | 622581 | Nicht mehr lieferbar | ||
| Stützscheibe | ||||
| 66 | 431451 | Stützscheibe | € 1.36 | |
| Lager | ||||
| 67 | 615149 | Lager | € 6.57 | |
| Stopfen | ||||
| 68 | 729841 | Stopfen | € 1.43 | |
| Lagerdeckel | ||||
| 69 | 763235 | Lagerdeckel | € 46.21 | |
| Zahnscheibe | ||||
| 70 | 761542 | Zahnscheibe | € 1.36 | |
| Zylinderschraube M5 x 16 | ||||
| 71 | 228643 | Zylinderschraube M5 x 16 | € 1.36 | |
| Zylinderstift | ||||
| 72 | 412538 | Zylinderstift | € 1.36 | |
| Gummistopfen | ||||
| 73 | 729868 | Gummistopfen | € 4.36 | |
| Stopfen | ||||
| 74 | 730329 | Stopfen | € 1.36 | |
| Flachkopfschraube | ||||
| 75 | 426857 | Flachkopfschraube | € 3.64 | |
| Tellerfeder | ||||
| 76 | 832605 | Tellerfeder | € 1.36 | |
| Scheibe | ||||
| 77 | 761527 | Scheibe | € 1.36 | |
| O-ring | ||||
| 78 | 618731 | O-ring | € 1.36 | |
| Feder | ||||
| 79 | 729833 | Feder | € 10.57 | |
| Gabelschlüssel | ||||
| 80 | 761390 | Gabelschlüssel | € 4.93 | |
| Bügel | ||||
| 81 | 729825 | Bügel | € 9.42 | |
| Zahnscheibe | ||||
| 83 | 761541 | Zahnscheibe | € 1.36 | |
| Zylinderschraube | ||||
| 84 | 761434 | Zylinderschraube | € 1.36 | |
| Flachkopfschraube | ||||
| 86 | 433411 | Flachkopfschraube | € 4.64 | |
| Lager | ||||
| 87 | 614955 | Lager | € 6.78 | |
| Flachkopfschraube | ||||
| 88 | 426857 | Flachkopfschraube | € 3.64 | |
| Hebel | ||||
| 89 | 648832 | Hebel | € 68.72 | |
| Druckfeder | ||||
| 90 | 761291 | Druckfeder | € 3.57 | |
| Kugel | ||||
| 91 | 614487 | Kugel | € 1.36 | |
| Passfeder | ||||
| 92 | 761576 | Passfeder | € 1.50 | |
| Schieber | ||||
| 93 | 648831 | Schieber | € 159.70 | |
| Gehäusedeckel | ||||
| 95 | 728470 | Gehäusedeckel | € 4.50 | |
| Zylinderstift | ||||
| 96 | 413526 | Zylinderstift | € 1.36 | |
| Hebel | ||||
| 97 | 728543 | Hebel | € 18.72 | |
| Senkschraube M5 x 6 | ||||
| 98 | 414611 | Senkschraube M5 x 6 | € 1.36 | |
| Lasche | ||||
| 99 | 718238 | Lasche | € 31.02 | |
| Zylinderstift | ||||
| 100 | 416002 | Zylinderstift | € 1.36 | |
| Motorträger | ||||
| 101 | 728497 | Motorträger | € 14.27 | |
| Linsenschraube 4 x 20 mm | ||||
| 102 | 431710 | Linsenschraube 4 x 20 mm | € 1.36 | |
| Bundbuchse | ||||
| 103 | 717002 | Bundbuchse | € 9.85 | |
| Motorträger | ||||
| 104 | 728462 | Motorträger | € 3.14 | |
| Kerbnagel | ||||
| 105 | 459947 | Kerbnagel | € 1.36 | |
| Klammer | ||||
| 106 | 10013575 | Klammer | € 7.14 | |
| Spanauswurf | ||||
| 107 | 728594 | Spanauswurf | € 6.35 | |
| Schraube M5 x 10 | ||||
| 108 | 614459 | Schraube M5 x 10 | € 1.36 | |
| Spirallspannstift | ||||
| 109 | 428035 | Spirallspannstift | € 1.36 | |
| Schraube | ||||
| 110 | 767036 | Schraube | € 1.36 | |
