Zeichnungen der Festool 692060 ( LEX150-7-M )

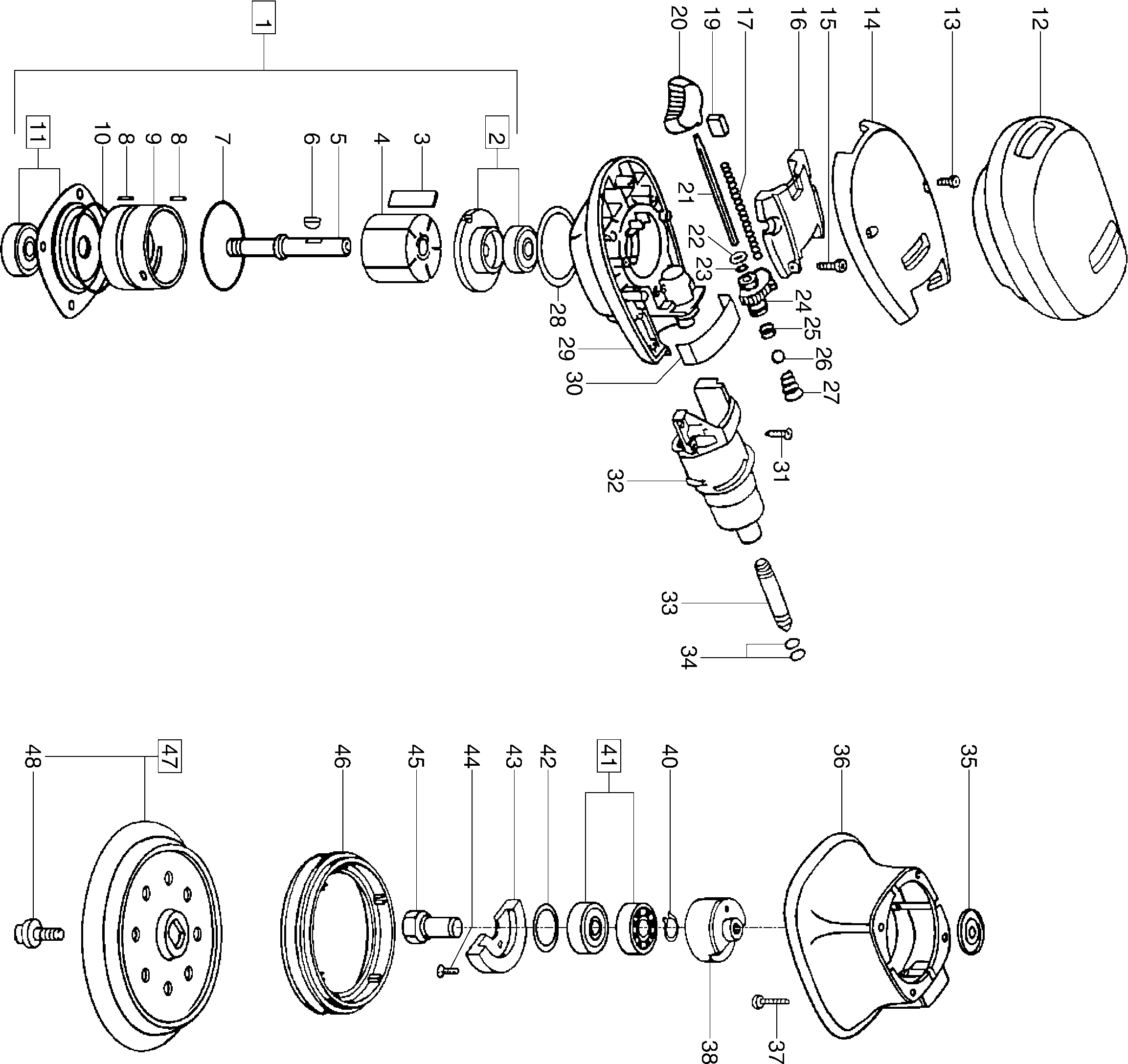

Teilezeichnung 1

Teileliste der Festool 692060 ( LEX150-7-M )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motor
1 491592 374.35 445.48

Motordeckel
2 630103 54.25 64.56

Lamelle (5 Set)
3 491615 21.52 25.61

Rotor
4 491593 47.52 56.55

Welle
5 720089 27.32 32.51

Scheibenfeder
6 466338 1.37 1.63

O-ring
7 217178 5.98 7.12

Hülse
8 773627 1.37 1.63

Nicht mehr lieferbar
9 720418

O-ring 60 x 1,5 mm
10 233066 3.38 4.02

Gehäusedeckel
11 630109 61.38 73.04

Mantel
12 720570 48.97 58.27

Linsenschraube 4,0 x 16 mm
13 228713 1.37 1.63

Kappe
14 463536 3.24 3.86

Linsenschraube 4,0 x 20 mm
15 228567 1.37 1.63

Gewicht
16 462876 13.99 16.65

Druckfeder
17 720247 1.37 1.63

Gleitstück
19 720476 1.87 2.23

Drehknopf
20 720477 2.81 3.34

Schaltgestänge
21 720475 2.59 3.08

Scheibe
22 720602 2.02 2.40

O-ring
23 200904 1.37 1.63

Kolben
24 720478 1.44 1.71

O-ring
25 206490 1.37 1.63

Kugel
26 410290 4.75 5.65

Druckfeder
27 463317 1.37 1.63

Dichtring
28 720246 2.38 2.83

Gehäuse
29 491566 53.20 63.31

Folie
30 720617 1.87 2.23

Linsenschraube 4,0 x 16 mm
31 228713 1.37 1.63

Anschlussstück
32 463325 4.03 4.80

Druckluftrohr
33 448805 11.81 14.05

O-ring 6 x 1 mm Perbunan
34 204118 1.37 1.63

Nilos-ring
35 782082 5.90 7.02

Absaughaube
36 463326 3.53 4.20

Linsenschraube 4,0 x 20 mm
37 228567 1.37 1.63

Exzenter
38 467929 47.12 56.07

Sicherungsring
40 200619 1.37 1.63

Rillenkugellager
41 400048 7.56 9.00

Scheibe
42 443660 1.37 1.63

Auswuchtgewicht
43 445140 25.21 30.00

Senkschraube M4 x 8
44 228737 1.37 1.63

Lagerbolzen
45 720438 21.78 25.92

Manschette
46 703070 9.94 11.83

Schleifteller
47 202458 60.68 72.21

Zylinderschraube
48 401165 1.37 1.63
