Zeichnungen der Festool 500233 ( DTS400Q230V )

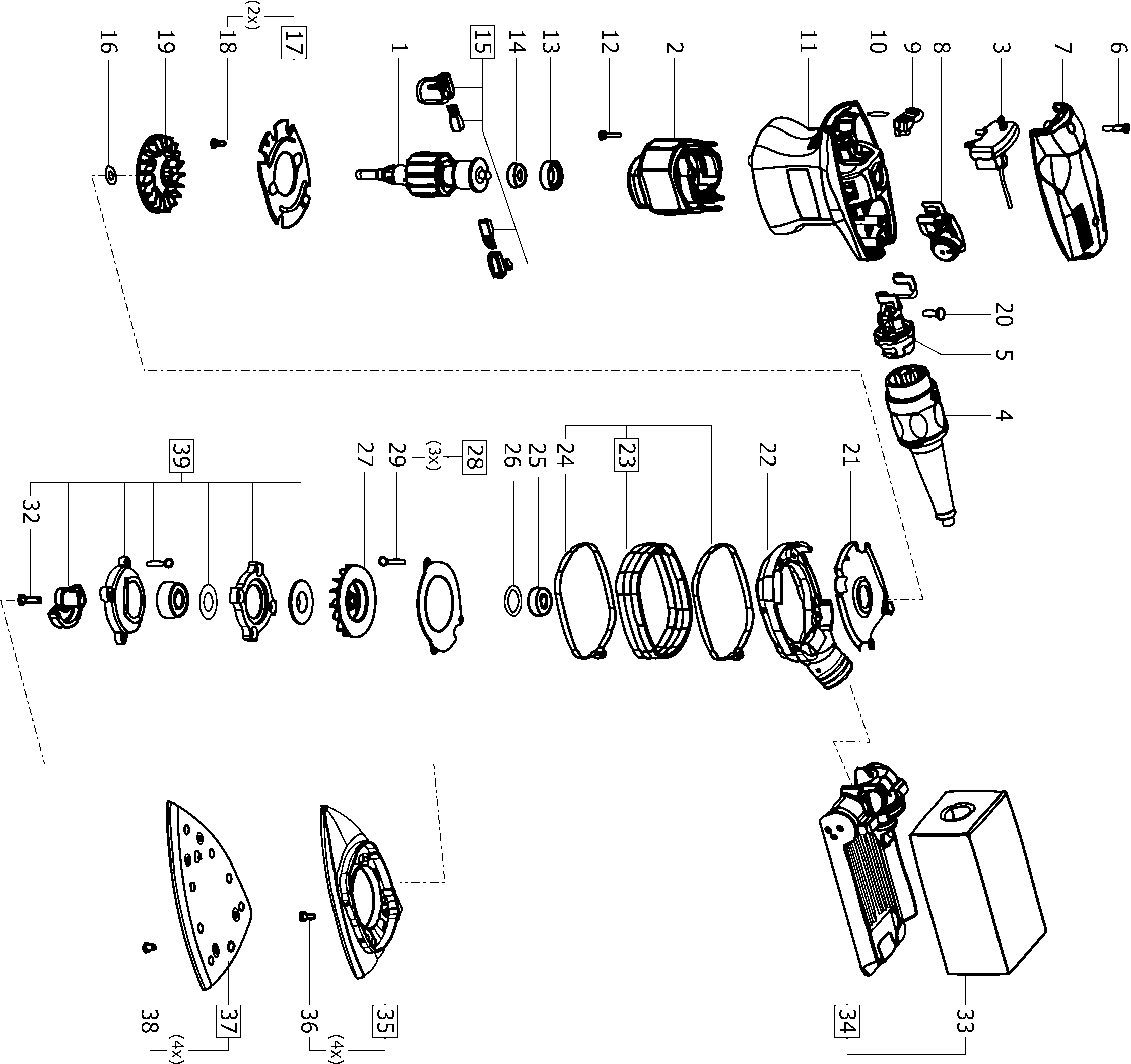

Teilezeichnung 1

Teileliste der Festool 500233 ( DTS400Q230V )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Anker 230 V
1 493923 83.82 99.75

Feldpaket 230 V
2 489211 47.12 56.07

Schaltermodul
3 488631 16.37 19.48

plug it-cable YZW300/500 2X1 4m CN
4 203704 44.48 52.93

Plug it-kabel EU
4 203914 24.90 29.63

Steckergehäuse 230 V
5 489925 9.22 10.97

Linsenschraube 3,5 x 25 mm
6 228725 1.37 1.63

Kappe Q
7 491608 5.04 6.00

Schaltwippe
9 450967 1.87 2.23

Zylinderstift
10 223518 1.37 1.63

Motorgehäuse Q
11 463619 11.74 13.97

Linsenschraube 3,5 x 14 mm
12 228584 1.37 1.63

Gummiring
13 450508 1.37 1.63

Rillenkugellager
14 228672 4.61 5.49

Kohlehalter Paar 230v / Maschinenproduktion nach
15 490714 17.82 21.21

Passscheibe
16 400884 1.37 1.63

LUCHTGELEIDINGSSCHIJF
17 489213 18.08 21.52

Linsenschraube 3,5 x 10 mm
18 219031 1.37 1.63

Ventilator
19 469328 2.02 2.40

Linsenschraube 3,5 x 10 mm
20 219031 1.37 1.63

Einlegeteil
21 10022448 15.71 18.69

Lagerdeckel
22 469583 6.55 7.79

Manschette
23 489184 25.48 30.32

Spannband
24 453707 10.94 13.02

Rillenkugellager
25 401525 4.82 5.74

Sicherungsring
26 204471 1.37 1.63

Sauglüfter
27 10028628 23.89 28.43

Platte
28 489185 23.10 27.49

Linsenschraube 4,0 x 30 mm
29 400528 1.37 1.63

Linsenschraube M4 x 12
32 400290 1.37 1.63

Turbofilter
33 489128 10.99 13.08

TURBOFILTER-SET TFS - RS 400
34 489129 27.70 32.96

Tischplatte
35 493722 21.12 25.13

Linsenzylinderschraube
36 401063 1.37 1.63

Nicht mehr lieferbar
37 ---

Linsenschraube M4 x 10
38 400663 1.37 1.63

Lagerflansch
39 500246 77.88 92.68
