Festool DR 20 E Zeichnungen und Teile
Genaue Typennummer:
768485
768485

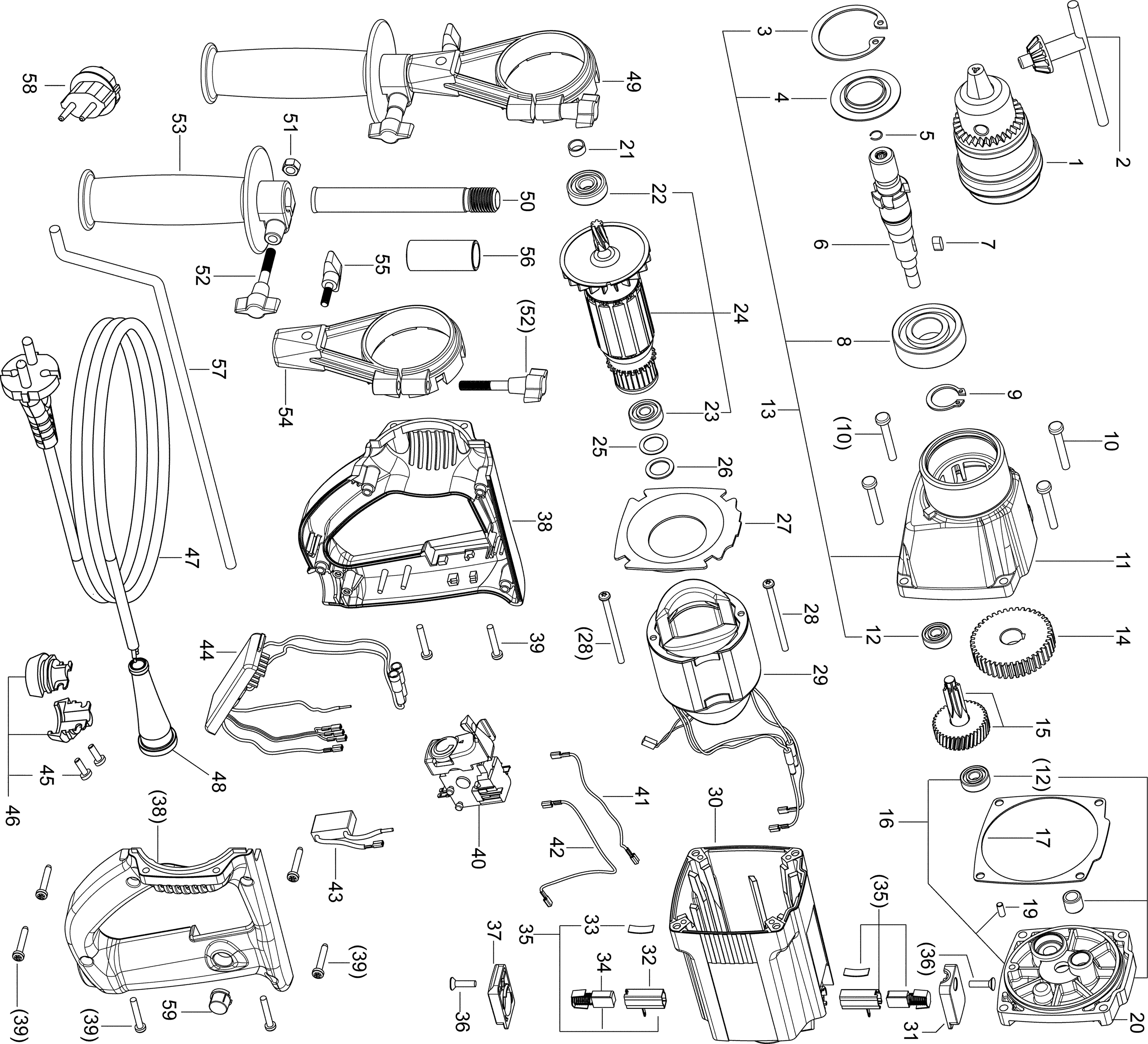

Zeichnungen der FESTOOL 768485 ( DR20E )
Teileliste der FESTOOL 768485 ( DR20E )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Zahnkranzbohrfutter | ||||
| 1 | 769061 | Zahnkranzbohrfutter | € 120.99 | |
| Ersatzschlüssel | ||||
| 2 | 614369 | Ersatzschlüssel | € 9.28 | |
| Sicherungsring | ||||
| 3 | 614804 | Sicherungsring | € 1.36 | |
| Abdeckung | ||||
| 4 | 592444 | Abdeckung | € 2.78 | |
| Sprengring | ||||
| 5 | 446416 | Sprengring | € 1.36 | |
| Spindel | ||||
| 6 | 630555 | Spindel | € 46.21 | |
| Keil | ||||
| 7 | 591365 | Keil | € 1.36 | |
| Lager | ||||
| 8 | 614999 | Lager | € 9.42 | |
| Sicherungsring | ||||
| 9 | 615480 | Sicherungsring | € 1.36 | |
| Schraube 5 x 37 mm | ||||
| 10 | 630767 | Schraube 5 x 37 mm | € 1.36 | |
| Getriebegehäuse | ||||
| 11 | 768461 | Getriebegehäuse | € 32.86 | |
| Lager | ||||
| 12 | 614912 | Lager | € 4.21 | |
| Getriebegehäuse | ||||
| 13 | 769387 | Getriebegehäuse | € 37.04 | |
| Rad | ||||
| 14 | 620658 | Rad | € 32.86 | |
| Vorgelege Kompl | ||||
| 15 | 624930 | Vorgelege Kompl | € 38.48 | |
| Lagerdeckel kpl | ||||
| 16 | 769386 | Lagerdeckel kpl | € 26.18 | |
| Dichtung | ||||
| 17 | 637330 | Dichtung | € 1.86 | |
| Stift | ||||
| 19 | 614988 | Stift | € 1.36 | |
| Lagerdeckel | ||||
| 20 | 768460 | Lagerdeckel | € 24.09 | |
| Ring | ||||
| 21 | 592426 | Ring | € 2.43 | |
| Lager | ||||
| 22 | 623814 | Lager | € 4.57 | |
| Lager | ||||
| 23 | 623896 | Lager | € 4.57 | |
| Anker-set | ||||
| 24 | 769390 | Anker-set | € 73.30 | |
| Ausgleichscheibe | ||||
| 25 | 591263 | Ausgleichscheibe | € 1.36 | |
| Ausgleichscheibe | ||||
| 26 | 591242 | Ausgleichscheibe | € 1.36 | |
| Luftführungsscheibe | ||||
| 27 | 593471 | Luftführungsscheibe | € 1.36 | |
| Schraube 4,0 x 60 mm | ||||
| 28 | 614776 | Schraube 4,0 x 60 mm | € 1.36 | |
| Feldpaket | ||||
| 29 | 631287 | Feldpaket | € 39.53 | |
| Motorgehäuse | ||||
| 30 | 768253 | Motorgehäuse | € 11.07 | |
| Koolborstelkap | ||||
| 31 | 10037942 | Koolborstelkap | € 1.36 | |
| Bürstenhalter | ||||
| 32 | 625249 | Bürstenhalter | € 1.43 | |
| Federeinlage | ||||
| 33 | 592428 | Federeinlage | € 1.36 | |
| Bürste | ||||
| 34 | 627033 | Bürste | € 10.28 | |
| Kohlehalter mit Kohle (paar) | ||||
| 35 | 769388 | Kohlehalter mit Kohle (paar) | € 12.28 | |
| Schraube 4,0 x 16 mm | ||||
| 36 | 614778 | Schraube 4,0 x 16 mm | € 1.36 | |
| Brush cap RG 130 E USA | ||||
| 37 | 10037943 | Brush cap RG 130 E USA | € 1.43 | |
| Kohlekappe | ||||
| 37 | 768222 | Kohlekappe | € 1.43 | |
| Griff | ||||
| 38 | 768339 | Griff | € 12.35 | |
| Schraube 4 x 25 mm | ||||
| 39 | 625545 | Schraube 4 x 25 mm | € 1.36 | |
| Schalter | ||||
| 40 | 768892 | Schalter | € 21.86 | |
| Leitung | ||||
| 41 | 622988 | Leitung | € 3.14 | |
| Leitung | ||||
| 42 | 775388 | Leitung | € 2.28 | |
| Entstörkondensator 250v | ||||
| 43 | 628770 | Entstörkondensator 250v | € 2.43 | |
| Elektronik | ||||
| 44 | 767130 | Elektronik | € 52.88 | |
| Schraube 3,5 x 16 mm | ||||
| 45 | 618348 | Schraube 3,5 x 16 mm | € 1.36 | |
| Klemmung | ||||
| 46 | 769389 | Klemmung | € 2.43 | |
| Netzkabel | ||||
| 47 | 60403712 | Netzkabel | € 23.95 | |
| Kabeltülle | ||||
| 48 | 445738 | Kabeltülle | € 1.50 | |
| Zusatzhandgriff | ||||
| 49 | 769045 | Zusatzhandgriff | € 24.25 | |
| Rohr | ||||
| 50 | 623083 | Rohr | € 14.27 | |
| Mutter M6 | ||||
| 51 | 614469 | Mutter M6 | € 1.36 | |
| Schraube | ||||
| 52 | 768769 | Schraube | € 1.43 | |
| Griff | ||||
| 53 | 768251 | Griff | € 5.93 | |
| Sperre | ||||
| 54 | 768462 | Sperre | € 24.61 | |
| Schraube | ||||
| 55 | 768198 | Schraube | € 1.36 | |
| Rohr | ||||
| 56 | 623084 | Rohr | € 9.50 | |
| Tiefenanschlag | ||||
| 57 | 592447 | Tiefenanschlag | € 9.14 | |
| Nicht mehr lieferbar | ||||
| 58 | 767469 | Nicht mehr lieferbar | ||
