Zeichnungen der Festool 500862 ( CTM36EAC-LHSR )

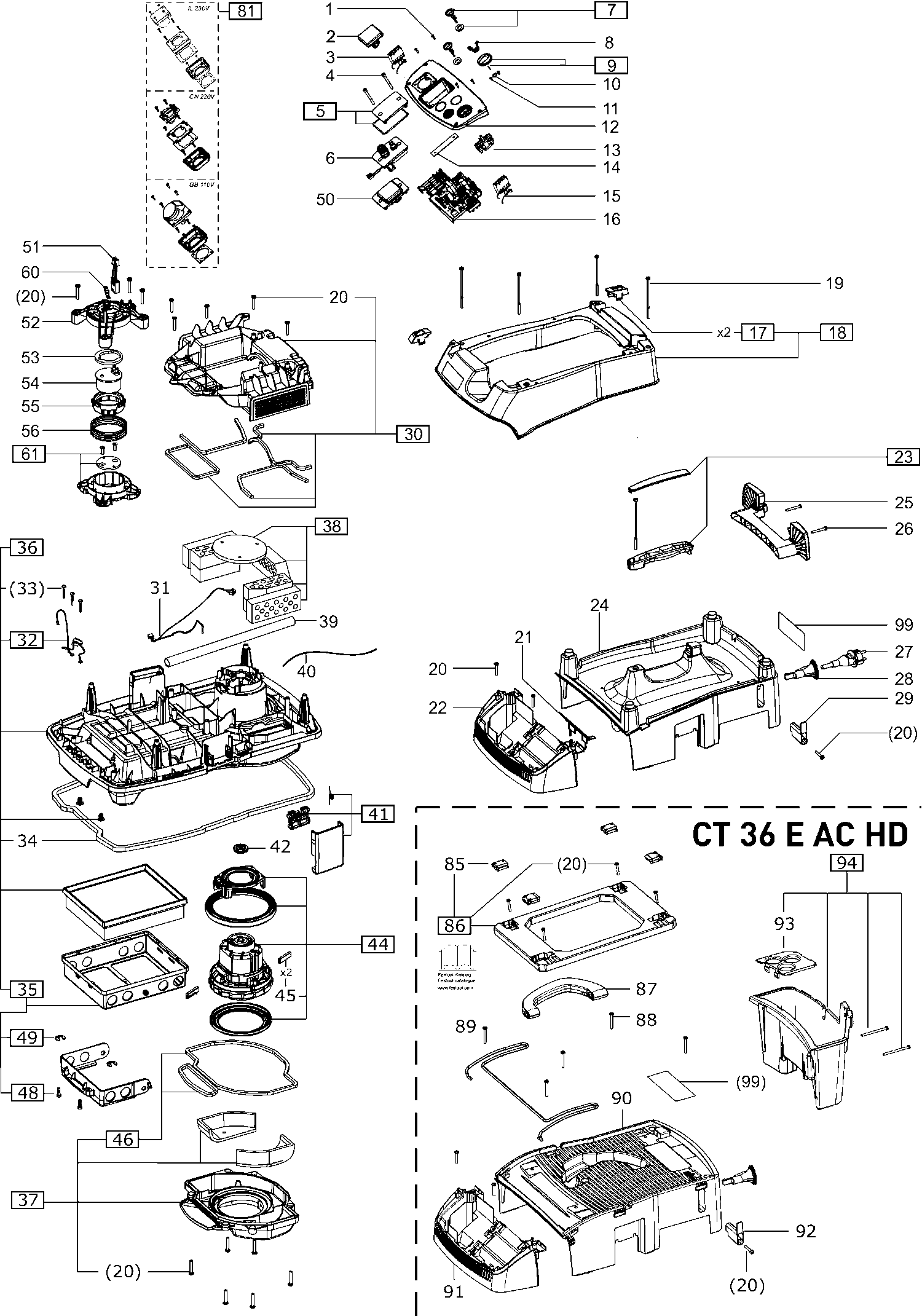

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Festool 500862 ( CTM36EAC-LHSR )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Linsenschraube 3,5 x 14 mm
1 452450 1.51 1.80

Steckdose
2 200531 21.91 26.07

Kabel m.stecker
2 200809 73.00 86.87

Kabelbaum
3 201717 6.77 8.06

Zylinderschraube
4 476004 1.44 1.71

Deckel
5 496234 20.99 24.98

Drehknopf Ct/ctl/ctm/cth
7 496249 20.33 24.19

Drehknopf auto/man/off
9 496247 18.88 22.47

O-ring
10 452051 1.37 1.63

Senkschraube M4 x 8
11 452452 1.37 1.63

CONVERSION KIT CTM AC LHS / HD 230V
12 203963 94.51 112.47

Schalter Ac
13 498082 20.33 24.19

Blechsegment
14 200599 3.89 4.63

Kabelbaum
15 200628 8.64 10.28

CONVERSION KIT CTM AC LHS / HD 230V
16 203963 94.51 112.47

Klammer
17 496236 21.91 26.07

Haube
18 204040 54.38 64.71

Zylinderkopfschraube
19 474911 1.73 2.06

Linsenschraube 5,0 x 30 mm
20 452447 1.37 1.63

Gehäuseeinsatz
22 496238 35.38 42.10

Griff
23 496244 21.25 25.29

Gehäuse
24 496243 47.52 56.55

Kabelhalter
25 203722 19.27 22.93

Linsenschraube
26 476795 1.44 1.71

Kabel m.stecker
27 200639 73.00 86.87

Einlaßbuchse
28 200590 7.42 8.83

Klemmbrücke
29 200586 2.81 3.34

Dichtsatz
30 496250 44.75 53.25

Kabelbaum Ctm / Cth
31 496251 29.70 35.34

Flexible lead p ET-BG CT26/36 USA
32 496773 23.10 27.49

Linsenschraube
33 467456 1.37 1.63

Behälterdichtung
34 201007 25.87 30.79

Filterhalter
35 496255 26.53 31.57

Filtergehäuse
36 201806 128.70 153.15

Deckel
37 201975 43.43 51.68

Schalldämmung
38 496258 37.75 44.92

Kabeldurchführung
39 200584 13.00 15.47

Kabelbaum
40 200565 7.78 9.26

Kabelbaum
40 200890 28.38 33.77

Klammer
41 496262 20.20 24.04

Magnetring
42 200594 5.98 7.12

Turbine 220-240v
44 10494016 179.26 213.32

Kohlesatz 220-240v
45 496268 38.94 46.34

Dichtsatz
46 496256 22.57 26.86

Kabelbaum
51 200889 24.95 29.69

Halter
52 200855 12.34 14.68

Halter
52 200887 34.06 40.53

Dämpfungsring
53 200854 16.24 19.33

Magnet
54 200852 61.91 73.67

Magnethalter
55 200853 11.38 13.54

Feder
56 201004 17.82 21.21

Federblech
60 200528 15.05 17.91

Ventilteller
61 498827 31.42 37.39

Halter
64 200591 7.20 8.57

Dichtung
65 200574 3.67 4.37

Kontakt
66 496221 24.42 29.06

Muffe
67 200568 11.38 13.54

Blende Ct36
69 496267 20.20 24.04

Aufnahme
74 200593 9.00 10.71

Rolle
75 452840 19.40 23.09

Behälter Ct36
76 496232 77.48 92.20

Rohr
77 200571 15.97 19.00

Zackenring
79 202484 2.59 3.08

Radblende
80 200570 8.71 10.36

Verschlussstück
82 452899 18.75 22.31

Schubbügel
83 497295 156.71 186.48

Schubbügel
84 500253 65.74 78.23

Schnappverschluss
85 200873 10.94 13.02

Sys-Adapter
86 768115 41.82 49.77

Griff
87 500318 16.90 20.11

Linsenschraube 5,0 x 40 mm
88 452449 1.37 1.63

Bügel
89 35000546 50.82 60.48

Gehäuse
90 500320 94.78 112.79

Gehäuseeinsatz
91 500319 34.32 40.84

Klemmbrücke
92 201023 10.80 12.85

Box
93 500321 32.47 38.64

Box
94 35000553 75.64 90.01

Riegel
95 500314 17.95 21.36

Behälter
96 500315 156.95 186.77

Rad
97 500316 37.09 44.14

Fuß
98 500317 26.80 31.89

Warnschild
99 477177 3.31 3.94

TYPEPLAATJE
100 717465 1.94 2.31
