Festool CTM 36 E AC HD FL Zeichnungen und Teile

Genaue Typennummer:
203037
203037

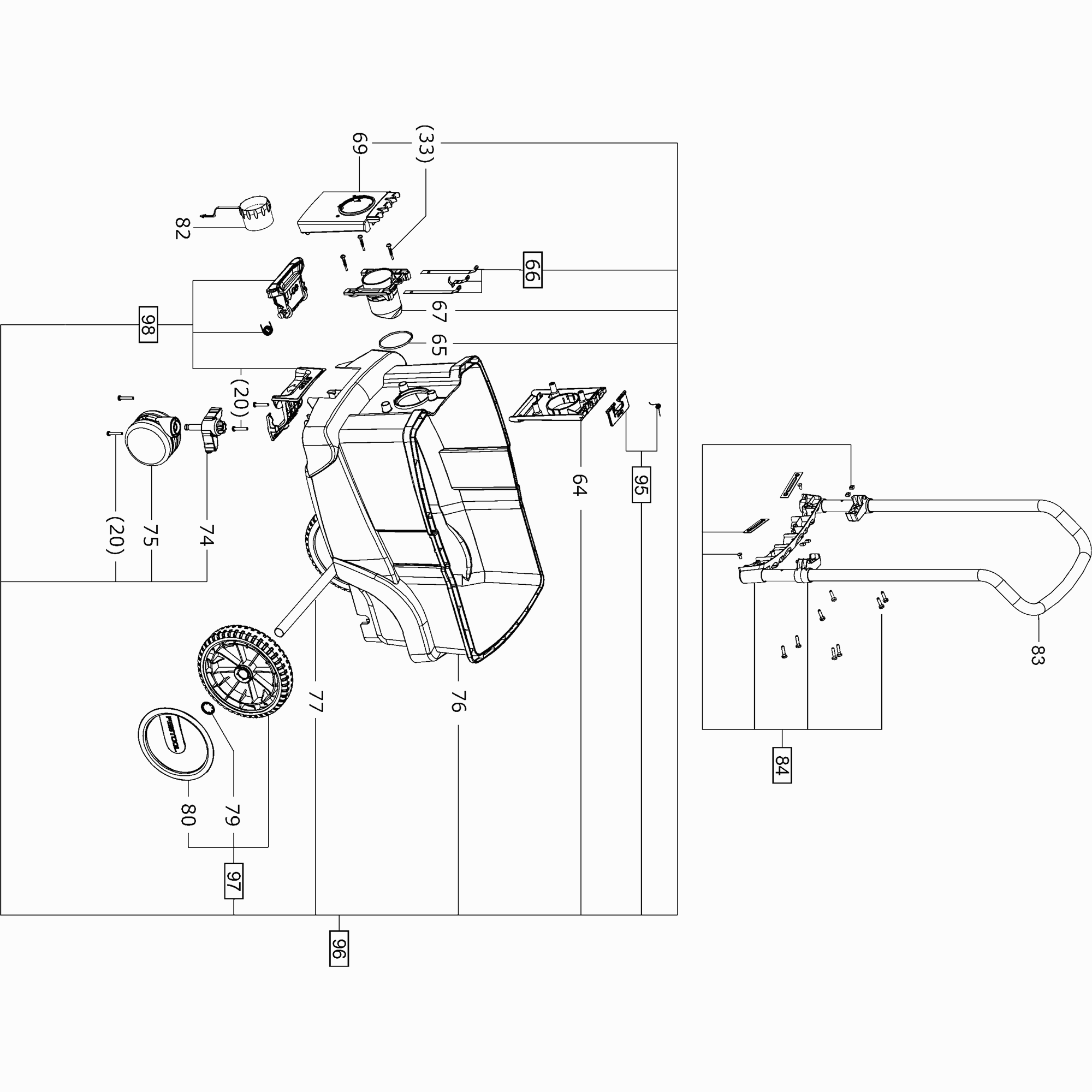

Zeichnungen der FESTOOL 203037 ( CTM36EACHDFL )
Teileliste der FESTOOL 203037 ( CTM36EACHDFL )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Linsenschraube 3,5 x 14 mm | ||||
1 | 452450 | Linsenschraube 3,5 x 14 mm | € 1.44 | |
Steckdose | ||||
2 | 200531 | Steckdose | € 15.11 | |
Kabelbaum | ||||
3 | 201717 | Kabelbaum | € 4.56 | |
Zylinderschraube | ||||
4 | 476004 | Zylinderschraube | € 1.43 | |
Deckel | ||||
5 | 496234 | Deckel | € 16.98 | |
Drehknopf Ct/ctl/ctm/cth | ||||
7 | 496249 | Drehknopf Ct/ctl/ctm/cth | € 14.63 | |
Drehknopf auto/man/off | ||||
9 | 496247 | Drehknopf auto/man/off | € 13.28 | |
O-ring | ||||
10 | 452051 | O-ring | € 1.06 | |
Senkschraube M4 x 8 | ||||
11 | 452452 | Senkschraube M4 x 8 | € 1.06 | |
CONVERSION KIT CTM AC LHS / HD 230V | ||||
12 | 203963 | CONVERSION KIT CTM AC LHS / HD 230V | € 125.32 | |
Blende | ||||
12 | 203972 | Blende | € 27.77 | |
Schalter Ac | ||||
13 | 498082 | Schalter Ac | € 19.12 | |
Blechsegment | ||||
14 | 200599 | Blechsegment | € 2.48 | |
Kabelbaum | ||||
15 | 200628 | Kabelbaum | € 5.83 | |
Elektronik | ||||
16 | 203977 | Elektronik | € 241.80 | |
Klammer | ||||
17 | 496236 | Klammer | € 15.14 | |
Linsenschraube 5,0 x 30 mm | ||||
20 | 452447 | Linsenschraube 5,0 x 30 mm | € 1.06 | |
Kabel m.stecker | ||||
27 | 200639 | Kabel m.stecker | € 68.20 | |
Kabel m.stecker | ||||
27 | 200809 | Kabel m.stecker | € 68.87 | |
Einlaßbuchse | ||||
28 | 200590 | Einlaßbuchse | € 5.08 | |
Dichtsatz | ||||
30 | 496250 | Dichtsatz | € 41.60 | |
Kabelbaum Ctm / Cth | ||||
31 | 496251 | Kabelbaum Ctm / Cth | € 26.57 | |
Nicht mehr lieferbar | ||||
32 | 496773 | Nicht mehr lieferbar | ||
Linsenschraube | ||||
33 | 467456 | Linsenschraube | € 1.20 | |
Behälterdichtung | ||||
34 | 201007 | Behälterdichtung | € 22.23 | |
Filterhalter | ||||
35 | 496255 | Filterhalter | € 23.92 | |
Filtergehäuse | ||||
36 | 201806 | Filtergehäuse | € 125.84 | |
Deckel | ||||
37 | 201975 | Deckel | € 39.45 | |
Schalldämmung | ||||
38 | 496258 | Schalldämmung | € 37.44 | |
Kabeldurchführung | ||||
39 | 200584 | Kabeldurchführung | € 9.76 | |
Kabelbaum | ||||
40 | 200565 | Kabelbaum | € 5.33 | |
Kabelbaum | ||||
40 | 200890 | Kabelbaum | € 24.19 | |
Klammer | ||||
41 | 496262 | Klammer | € 13.72 | |
Magnetring | ||||
42 | 200594 | Magnetring | € 4.09 | |
44 | 10494016 | € 202.76 | ||
Kohlesatz 220-240v | ||||
45 | 496268 | Kohlesatz 220-240v | € 32.65 | |
Dichtsatz | ||||
46 | 496256 | Dichtsatz | € 17.02 | |
Kabelbaum | ||||
51 | 200889 | Kabelbaum | € 19.09 | |
Halter | ||||
52 | 200855 | Halter | € 9.20 | |
Halter | ||||
52 | 200887 | Halter | € 23.43 | |
Dämpfungsring | ||||
53 | 200854 | Dämpfungsring | € 8.43 | |
Magnet | ||||
54 | 200852 | Magnet | € 61.39 | |
Magnethalter | ||||
55 | 200853 | Magnethalter | € 7.78 | |
Feder | ||||
56 | 201004 | Feder | € 15.62 | |
Federblech | ||||
60 | 200528 | Federblech | € 7.85 | |
Ventilteller | ||||
61 | 498827 | Ventilteller | € 31.04 | |
Halter | ||||
64 | 200591 | Halter | € 4.86 | |
Dichtung | ||||
65 | 200574 | Dichtung | € 2.45 | |
Kontakt | ||||
66 | 496221 | Kontakt | € 19.93 | |
Muffe | ||||
67 | 200568 | Muffe | € 7.78 | |
Blende Ct36 | ||||
69 | 496267 | Blende Ct36 | € 15.36 | |
Aufnahme | ||||
74 | 200593 | Aufnahme | € 6.08 | |
Rolle | ||||
75 | 452840 | Rolle | € 14.29 | |
Behälter Ct36 | ||||
76 | 496232 | Behälter Ct36 | € 76.76 | |
Rohr | ||||
77 | 200571 | Rohr | € 11.98 | |
Zackenring | ||||
79 | 202484 | Zackenring | € 1.59 | |
Radblende | ||||
80 | 200570 | Radblende | € 5.90 | |
Verschlussstück | ||||
82 | 452899 | Verschlussstück | € 18.87 | |
Nicht mehr lieferbar | ||||
83 | --- | Nicht mehr lieferbar | ||
Schubbügel | ||||
84 | 500253 | Schubbügel | € 63.89 | |
Schnappverschluss | ||||
85 | 200873 | Schnappverschluss | € 7.47 | |
Nicht mehr lieferbar | ||||
86 | --- | Nicht mehr lieferbar | ||
Griff | ||||
87 | 500318 | Griff | € 12.63 | |
Linsenschraube 5,0 x 40 mm | ||||
88 | 452449 | Linsenschraube 5,0 x 40 mm | € 1.06 | |
Bügel | ||||
89 | 35000546 | Bügel | € 40.85 | |
Gehäuse | ||||
90 | 500320 | Gehäuse | € 93.99 | |
Gehäuseeinsatz | ||||
91 | 500319 | Gehäuseeinsatz | € 29.30 | |
Klemmbrücke | ||||
92 | 201023 | Klemmbrücke | € 2.95 | |
Box | ||||
93 | 500321 | Box | € 22.40 | |
Box | ||||
94 | 35000553 | Box | € 60.17 | |
Riegel | ||||
95 | 500314 | Riegel | € 14.23 | |
Behälter | ||||
96 | 500315 | Behälter | € 155.59 | |
Rad | ||||
97 | 500316 | Rad | € 30.56 | |
Fuß | ||||
98 | 500317 | Fuß | € 21.09 | |
Warnschild | ||||
99 | 477177 | Warnschild | € 2.71 | |
Typenschild | ||||
100 | 705488 | Typenschild | € 1.57 | |
Aufkleber | ||||
101 | 204055 | Aufkleber | € 0.99 |
