Zeichnungen der Festool 490069 ( BASIS1A-T )

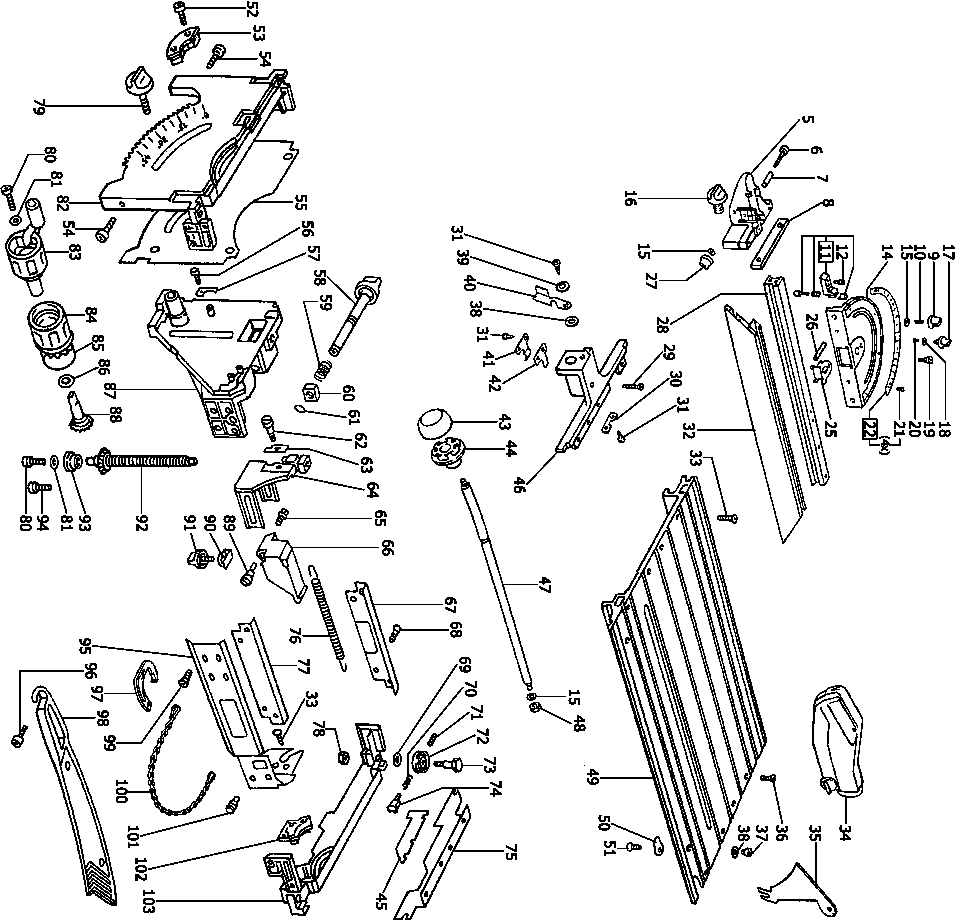

Teilezeichnung 1

Teileliste der Festool 490069 ( BASIS1A-T )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Klemmstück
5 490276 80.12 95.34

Flachrundschraube M6 x 40
6 228534 1.37 1.63

Distanzbuchse
7 448066 8.78 10.45

Passfeder
8 458559 15.71 18.69

Drehknopf
9 440713 2.74 3.26

Stiftschraube
10 464525 1.37 1.63

Aufnahme
11 489181 27.72 32.99

Zylinderschraube M6 x 12
12 200684 1.37 1.63

Schwenksegment
14 448014 32.87 39.12

Scheibe 6,4 mm
15 228546 1.37 1.63

Drehknopf M6
16 486202 2.59 3.08

Drehknopf
17 487755 8.71 10.36

Scheibe
18 448471 3.31 3.94

Flachkopfschraube
19 448065 4.10 4.88

Senkschraube M4 x 8
20 219043 1.37 1.63

Linsenschraube M4 x 6
21 400348 1.37 1.63

Skala
22 488156 22.44 26.70

KLEMPLAAT
25 10023711 4.25 5.06

Hülse 5 x 12 mm
26 228692 1.37 1.63

Drehknopf M6
27 483350 6.84 8.14

Profil Cs 70
28 465708 32.34 38.48

Nicht mehr lieferbar
29 xxx

Nicht mehr lieferbar
30 xxx

Linsenschraube 4,0 x 12 mm
31 219071 1.37 1.63

Anschlagprofil Cs 70
32 448141 29.17 34.71

Senkschraube 4,0 x 10 mm
33 219102 1.37 1.63

Schutzeinrichtung
34 485762 48.05 57.18

Nicht mehr lieferbar
35 xxx

Senkschraube M4 x 10
36 228727 1.37 1.63

Bundmutter
37 447731 12.54 14.92

Federscheibe
38 223862 1.37 1.63

Scheibe
39 403100 1.37 1.63

Nicht mehr lieferbar
40 xxx

Nicht mehr lieferbar
41 xxx

Nicht mehr lieferbar
42 xxx

Griffoberteil
43 447534 1.73 2.06

Griffunterteil
44 488523 2.59 3.08

Nicht mehr lieferbar
45 xxx

Nicht mehr lieferbar
46 xxx

Nicht mehr lieferbar
47 xxx

Sechskantmutter M6
48 200601 1.37 1.63

Profilplatte
49 455124 158.66 188.81

Drehverschluss
50 447657 7.92 9.42

Senkschraube M4 x 6
51 400346 1.37 1.63

Linsenschraube M5 x 14
52 228686 1.37 1.63

Nicht mehr lieferbar
53 xxx

Zylinderschraube M5 x 16
54 228617 1.37 1.63

Nicht mehr lieferbar
55 xxx

Linsenschraube M4 x 10
56 228738 1.37 1.63

Zeiger
57 439275 2.02 2.40

Gewindespindel
58 486626 26.80 31.89

Druckfeder
59 444053 2.30 2.74

Vierkantmutter M16
60 448735 5.76 6.85

O-ring
61 200926 1.37 1.63

Flachkopfschraube M5 x 11,5
62 400012 4.03 4.80

Nicht mehr lieferbar
63 xxx

Mutter
64 487662 58.21 69.27

Nicht mehr lieferbar
65 xxx

Nicht mehr lieferbar
66 441837

Nicht mehr lieferbar
66 xxx

Nicht mehr lieferbar
67 xxx

Senkschraube M5 x 12
68 219056 1.37 1.63

Passscheibe
69 400135 1.37 1.63

Nicht mehr lieferbar
70 xxx

Gewindestift M5 x 8
71 228655 1.37 1.63

Rolle
72 442024 7.78 9.26

Nicht mehr lieferbar
73 xxx

Nicht mehr lieferbar
74 xxx

Nicht mehr lieferbar
75 xxx

Nicht mehr lieferbar
76 440273

Nicht mehr lieferbar
76 xxx

Nicht mehr lieferbar
77 xxx

Sechskantmutter M6
78 228689 1.37 1.63

Drehknopf M6 x 22,5
79 482934 2.16 2.57

Linsenschraube M5 x 12
80 400063 1.37 1.63

Scheibe
81 216412 1.37 1.63

Nicht mehr lieferbar
82 xxx

Nicht mehr lieferbar
83 xxx

Handrad
84 439333 5.11 6.08

Nicht mehr lieferbar
85 xxx

Nicht mehr lieferbar
86 xxx

Nicht mehr lieferbar
87 xxx

Nicht mehr lieferbar
88 490450

Nicht mehr lieferbar
89 xxx

Nicht mehr lieferbar
90 xxx

Drehknopf M6
91 438320 9.22 10.97

Spindel
92 490431 31.68 37.70

Bundlager
93 459137 10.15 12.08

Linsenschraube M5 x 12
94 400683 1.37 1.63

Nicht mehr lieferbar
95 xxx

Zylinderschraube M8 x 40
96 204485 1.37 1.63

Klammer
97 200498 9.22 10.97

Schiebestock
98 450199 6.77 8.06

Nicht mehr lieferbar
99 xxx

Kette
100 440158 3.46 4.12

Nicht mehr lieferbar
101 xxx

Nicht mehr lieferbar
102 xxx

Nicht mehr lieferbar
103 xxx
