Festool AP 55 EB Zeichnungen und Teile
Genaue Typennummer:
487093
487093

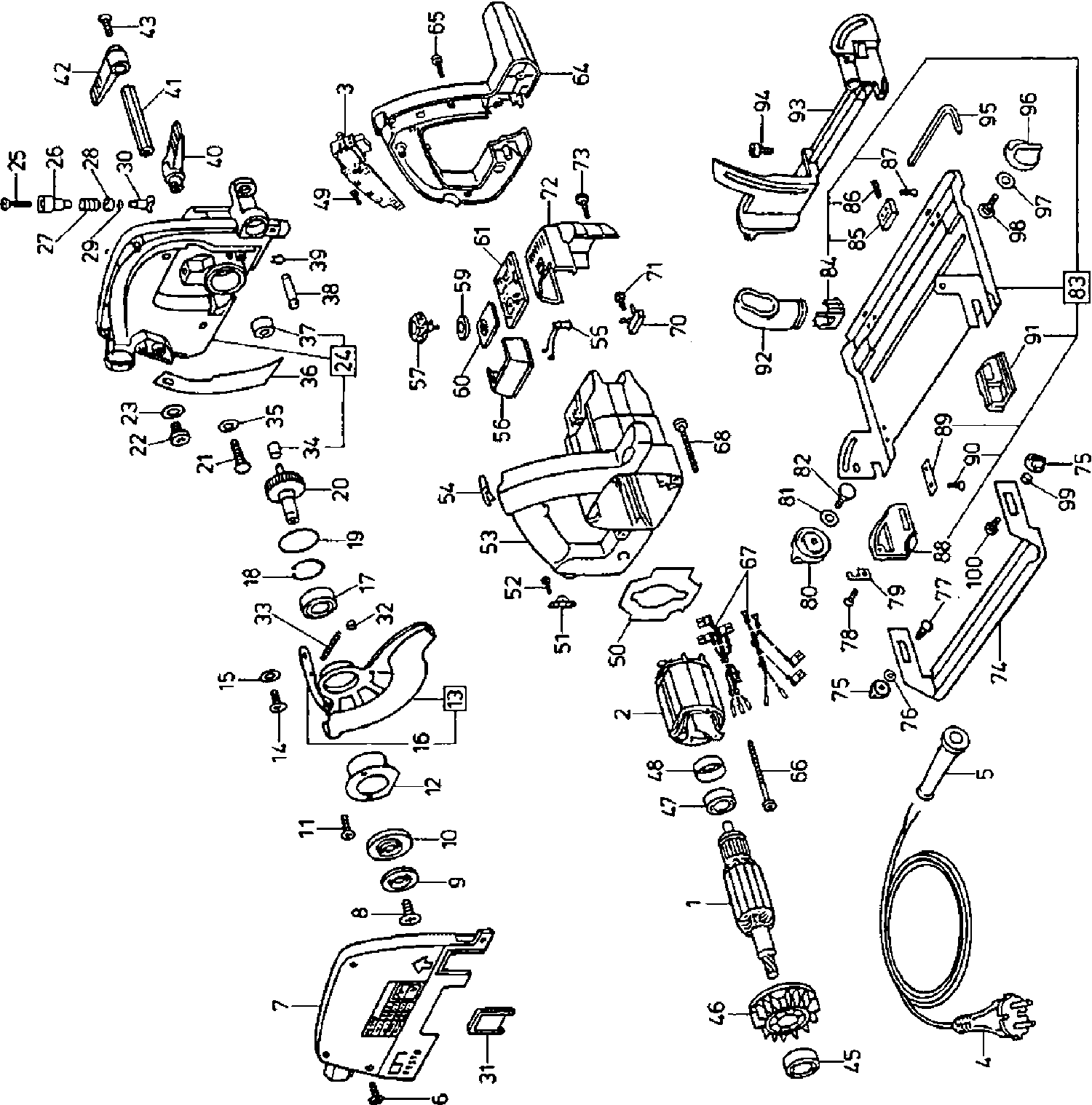

Zeichnungen der FESTOOL 487093 ( AP55EB )
Teileliste der FESTOOL 487093 ( AP55EB )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker 230 V | ||||
| 1 | 493218 | Anker 230 V | € 129.98 | |
| Feldpaket 230 V | ||||
| 2 | 493221 | Feldpaket 230 V | € 65.58 | |
| Bremsmodul | ||||
| 3 | 489830 | Bremsmodul | € 79.98 | |
| Kabel Eu | ||||
| 4 | 457408 | Kabel Eu | € 23.56 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | Kabelschutzschlauch | € 1.36 | |
| Senkschraube M4 x 10 | ||||
| 6 | 228736 | Senkschraube M4 x 10 | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 7 | xxx | Nicht mehr lieferbar | ||
| Senkschraube | ||||
| 8 | 439269 | Senkschraube | € 1.43 | |
| Gegenflansch | ||||
| 9 | 440089 | Gegenflansch | € 3.57 | |
| Nicht mehr lieferbar | ||||
| 10 | xxx | Nicht mehr lieferbar | ||
| Senkschraube M4 x 10 | ||||
| 11 | 228736 | Senkschraube M4 x 10 | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 12 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 13 | 488077 | Nicht mehr lieferbar | ||
| Senkschraube M4 x 10 | ||||
| 14 | 228736 | Senkschraube M4 x 10 | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 15 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 16 | xxx | Nicht mehr lieferbar | ||
| Rillenkugellager | ||||
| 17 | 228659 | Rillenkugellager | € 7.00 | |
| Sicherungsring | ||||
| 18 | 401246 | Sicherungsring | € 1.36 | |
| O-ring | ||||
| 19 | 215499 | O-ring | € 1.36 | |
| Getriebewelle | ||||
| 20 | 441034 | Getriebewelle | € 51.05 | |
| Flachrundschraube | ||||
| 21 | 444362 | Flachrundschraube | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 22 | xxx | Nicht mehr lieferbar | ||
| Scheibe 6,4 mm | ||||
| 23 | 228546 | Scheibe 6,4 mm | € 1.36 | |
| Schutzhaube | ||||
| 24 | 487572 | Schutzhaube | € 108.52 | |
| Linsenschraube M4 x 40 | ||||
| 25 | 228591 | Linsenschraube M4 x 40 | € 1.36 | |
| Knopf | ||||
| 26 | 440441 | Knopf | € 1.93 | |
| Druckfeder | ||||
| 27 | 201134 | Druckfeder | € 1.36 | |
| Stützscheibe | ||||
| 28 | 444142 | Stützscheibe | € 1.36 | |
| O-ring | ||||
| 29 | 444234 | O-ring | € 1.36 | |
| Bolzen | ||||
| 30 | 444114 | Bolzen | € 8.85 | |
| Fenster | ||||
| 31 | 438943 | Fenster | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 32 | xxx | Nicht mehr lieferbar | ||
| Zugfeder | ||||
| 33 | 440723 | Zugfeder | € 1.43 | |
| Zylinderlager | ||||
| 34 | 439042 | Zylinderlager | € 1.57 | |
| Scheibe | ||||
| 35 | 402935 | Scheibe | € 1.36 | |
| Spaltkeil | ||||
| 36 | 440035 | Spaltkeil | € 6.28 | |
| Puffer | ||||
| 37 | 714434 | Puffer | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 38 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 39 | xxx | Nicht mehr lieferbar | ||
| Hebel | ||||
| 40 | 486639 | Hebel | € 7.14 | |
| Klemmmutter | ||||
| 41 | 438950 | Klemmmutter | € 14.14 | |
| Hebel | ||||
| 42 | 438944 | Hebel | € 1.43 | |
| Senkschraube M6 x 10 | ||||
| 43 | 402365 | Senkschraube M6 x 10 | € 1.36 | |
| Rillenkugellager | ||||
| 45 | 228798 | Rillenkugellager | € 5.21 | |
| Ventilator | ||||
| 46 | 715024 | Ventilator | € 1.43 | |
| Rillenkugellager | ||||
| 47 | 228559 | Rillenkugellager | € 3.93 | |
| Lagerring | ||||
| 48 | 438613 | Lagerring | € 1.36 | |
| Linsenschraube M3 x 6,5 | ||||
| 49 | 228718 | Linsenschraube M3 x 6,5 | € 1.36 | |
| Luftführungsscheibe | ||||
| 50 | 457606 | Luftführungsscheibe | € 11.64 | |
| Klemmbrücke | ||||
| 51 | 439288 | Klemmbrücke | € 1.36 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 52 | 228663 | Linsenschraube 3,5 x 16 mm | € 1.36 | |
| Motorgehäuse | ||||
| 53 | 446281 | Motorgehäuse | € 22.65 | |
| Nicht mehr lieferbar | ||||
| 54 | xxx | Nicht mehr lieferbar | ||
| Spulenkörper | ||||
| 55 | 486744 | Spulenkörper | € 15.18 | |
| Abdeckung | ||||
| 56 | 438607 | Abdeckung | € 3.28 | |
| Stellrad | ||||
| 57 | 440991 | Stellrad | € 4.78 | |
| Dichtring | ||||
| 59 | 438509 | Dichtring | € 1.36 | |
| Fenster | ||||
| 60 | 438198 | Fenster | € 2.43 | |
| Regelelektronik | ||||
| 61 | 488598 | Regelelektronik | € 71.34 | |
| Deckel | ||||
| 64 | 438637 | Deckel | € 12.99 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 65 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.36 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 66 | 228708 | Linsenschraube 4,0 x 60 mm | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 67 | 487126 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 67 | 487128 | Nicht mehr lieferbar | ||
| Zylinderschraube | ||||
| 68 | 203780 | Zylinderschraube | € 1.36 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 70 | 488915 | Kohlehalter mit Kohle (paar) 230v | € 17.02 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 71 | 219047 | Linsenschraube 3,5 x 8 mm | € 1.36 | |
| Kappe | ||||
| 72 | 439824 | Kappe | € 8.21 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 73 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.36 | |
| Tischverbreiterung | ||||
| 74 | 438857 | Tischverbreiterung | € 17.93 | |
| Drehknopf M6 | ||||
| 75 | 440712 | Drehknopf M6 | € 1.93 | |
| Scheibe | ||||
| 76 | 402935 | Scheibe | € 1.36 | |
| Flachrundschraube M6 x 12 | ||||
| 77 | 228592 | Flachrundschraube M6 x 12 | € 1.36 | |
| Senkschraube M4 x 10 | ||||
| 78 | 228727 | Senkschraube M4 x 10 | € 1.36 | |
| Zeiger | ||||
| 79 | 439275 | Zeiger | € 1.57 | |
| Drehknopf | ||||
| 80 | 440713 | Drehknopf | € 2.36 | |
| Scheibe 6,4 mm | ||||
| 81 | 228546 | Scheibe 6,4 mm | € 1.36 | |
| Flachrundschraube M6 x 25 | ||||
| 82 | 228603 | Flachrundschraube M6 x 25 | € 1.36 | |
| Platte | ||||
| 83 | 484685 | Platte | € 46.60 | |
| Einstellstück | ||||
| 84 | 442809 | Einstellstück | € 1.36 | |
| Einstellstück | ||||
| 85 | 443971 | Einstellstück | € 1.36 | |
| Gewindestift M6 x 12 | ||||
| 86 | 442597 | Gewindestift M6 x 12 | € 1.36 | |
| Senkschraube 4,0 x 10 mm | ||||
| 87 | 400014 | Senkschraube 4,0 x 10 mm | € 1.36 | |
| Schwenksegment | ||||
| 88 | 438855 | Schwenksegment | € 1.57 | |
| Gewindeleiste | ||||
| 89 | 439789 | Gewindeleiste | € 1.71 | |
| Senkschraube M4 x 10 | ||||
| 90 | 228727 | Senkschraube M4 x 10 | € 1.36 | |
| Schwenksegment | ||||
| 91 | 438856 | Schwenksegment | € 1.43 | |
| Spanabweiser | ||||
| 92 | 439696 | Spanabweiser | € 8.14 | |
| Träger | ||||
| 93 | 439012 | Träger | € 70.69 | |
| Zylinderschraube M5 x 16 | ||||
| 94 | 228617 | Zylinderschraube M5 x 16 | € 1.36 | |
| Stiftschlüssel | ||||
| 95 | 439236 | Stiftschlüssel | € 3.28 | |
| Drehknopf | ||||
| 96 | 440713 | Drehknopf | € 2.36 | |
| Scheibe 6,4 mm | ||||
| 97 | 228546 | Scheibe 6,4 mm | € 1.36 | |
| Flachrundschraube M6 x 12 | ||||
| 98 | 228592 | Flachrundschraube M6 x 12 | € 1.36 | |
| Distanzbuchse | ||||
| 99 | 439715 | Distanzbuchse | € 2.00 | |
| Flachrundschraube M6 x 20 | ||||
| 100 | 228661 | Flachrundschraube M6 x 20 | € 1.36 | |
