Zeichnungen der Fein 72301900111 ( QSZ638-9 )

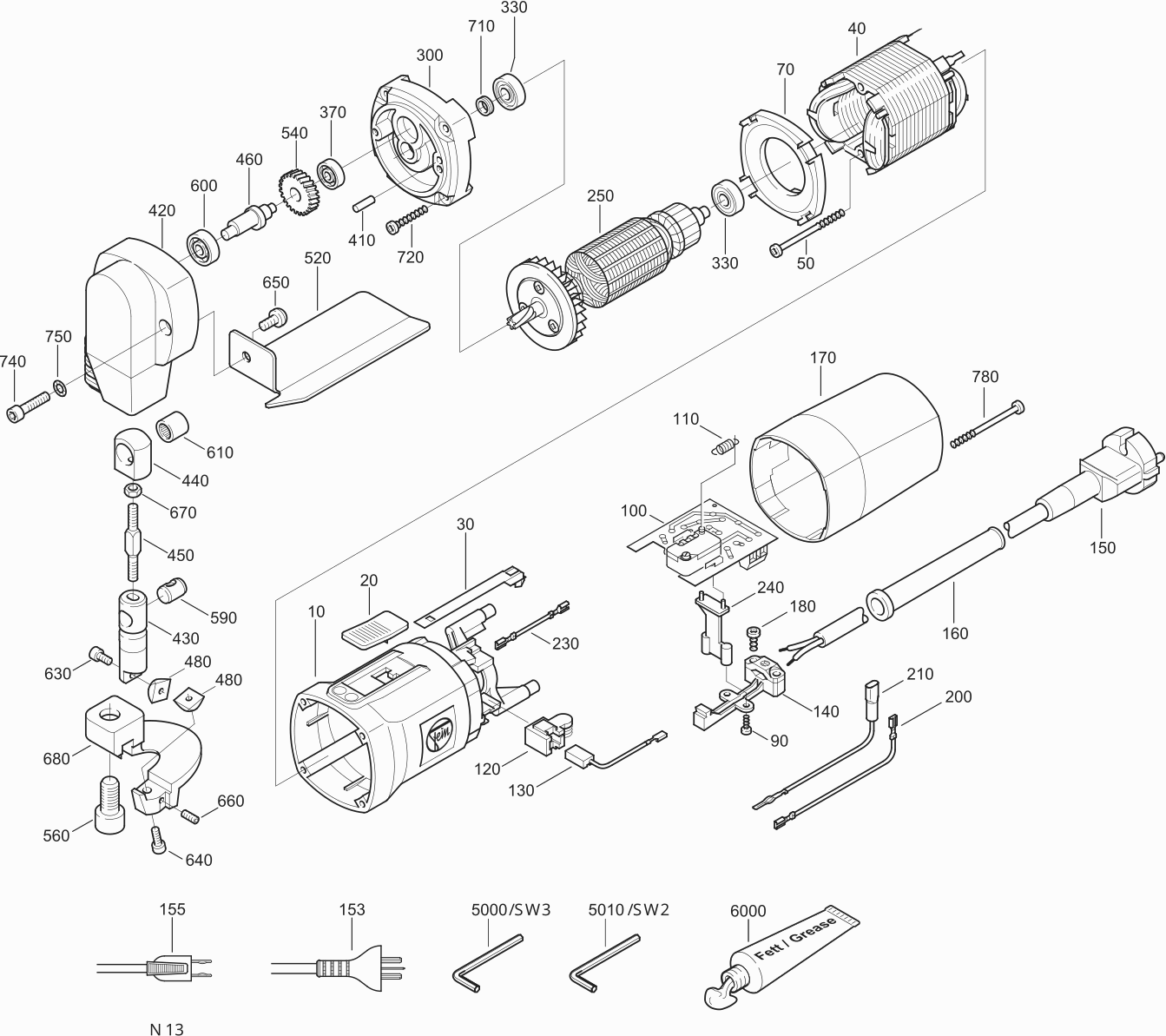

Teilezeichnung 1

Teileliste der Fein 72301900111 ( QSZ638-9 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse
10 31901103008 47.30 56.29

Schaltschieber
20 32805128003 2.34 2.78

Schaltstange
30 32816040003 2.04 2.43

Schraube (2 benötigt)
50 43070004001 0.83 0.99

Luftleitring
70 31428075007 3.12 3.71

Blechschraube (2 benötigt)
90 43046019009 0.83 0.99

SCHAKELAARPRINT
100 30762136008 67.10 79.85

Spiralfeder
110 30902040004 2.16 2.57

Bürstenhalter (2 benötigt)
120 30712086011 5.70 6.78

Kohlebürste (2 benötigt)
130 30711127007 11.82 14.07

Kabelklemmstück
140 32431036008 2.82 3.36

Nicht mehr lieferbar
150 30706325010

Kabeltülle
160 31413007007 1.86 2.21

Deckel
170 31201072020 7.92 9.42

Schraube (2 benötigt)
180 43070001006 0.83 0.99

Verbindungskabel
210 30719340018 1.56 1.86

Halter
240 31428086009 2.94 3.50

Anker
250 53270003110 121.00 143.99

Zwischenlager
300 31506333009 80.30 95.56

Rillenkugellager (2 benötigt)
330 41701001172 6.24 7.43

Rillenkugellager (3 benötigt)
370 41701202018 4.32 5.14

Zylinderstift
410 40201036006 0.83 0.99

Nicht mehr lieferbar
420 31308081006

Nicht mehr lieferbar
430 31308083003

Nicht mehr lieferbar
440 31308084001

Nicht mehr lieferbar
450 31308085005

Nicht mehr lieferbar
460 31308070008

SNYBEITELMES
480 31308072000 31.50 37.48

Nicht mehr lieferbar
520 31308087002

Nicht mehr lieferbar
540 33657156000

Zylinderschraube
560 43035123102 2.16 2.57

Nicht mehr lieferbar
590 31308086008

Rillenkugellager
600 41701234023 6.36 7.57

Nicht mehr lieferbar
610 41705028006

Zylinderschraube (2 benötigt)
630 43035004041 0.83 0.99

Nicht mehr lieferbar
640 43035113041

Linsenschraube
650 43064017051 1.26 1.50

Gewindestift
660 43058013047 4.20 5.00

Nicht mehr lieferbar
670 42001041000

Nicht mehr lieferbar
680 31308082009

Dichtring
710 32612056001 1.86 2.21

Schraube (4 benötigt)
720 43070010006 0.83 0.99

Zylinderschraube (2 benötigt)
740 43035018055 0.83 0.99

Sicherungsscheibe M5 (4 benötigt)
750 42443004057 0.83 0.99

Schraube (2 benötigt)
780 43070004001 0.83 0.99

SLEUTEL STIFT
5000 62907013006 1.90 2.26

SLEUTEL STIFT
5010 62907029006 1.90 2.26

Nicht mehr lieferbar
6000 32160003014
