Bosch Rotak 37 S Zeichnungen und Teile
Genaue Typennummer:
3 600 HA4 105
3 600 HA4 105

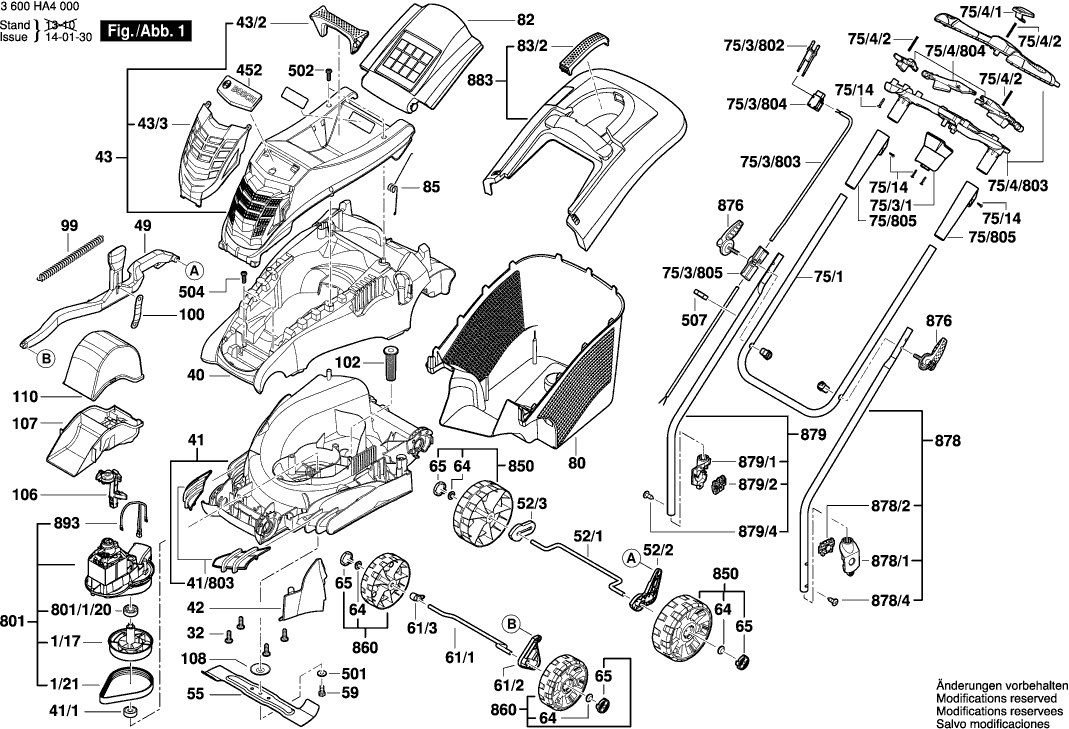

Zeichnungen der BOSCH 3600HA4105 ( Rotak37S )
Teileliste der BOSCH 3600HA4105 ( Rotak37S )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Antriebswelle | ||||
| 1/17 | F016103758 | Antriebswelle | € 13.30 | |
| Antriebsriemen | ||||
| 1/21 | F016L65351 | Antriebsriemen | € 10.69 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | Gewindeschneidschraube | € 0.99 | |
| Mähergehäuse | ||||
| 40 | F016L69451 | Mähergehäuse | € 30.08 | |
| Gehäuse | ||||
| 41 | F016L69520 | Gehäuse | € 30.08 | |
| Lager 6002-2RS | ||||
| 41/1 | F016L67442 | Lager 6002-2RS | € 3.05 | |
| Kamm | ||||
| 41/803 | F016104910 | Kamm | € 5.97 | |
| Abdeckblende | ||||
| 42 | F016L66039 | Abdeckblende | € 2.19 | |
| Motorhaube | ||||
| 43 | F016L68149 | Motorhaube | € 22.88 | |
| Traggriff | ||||
| 43/2 | F016L68084 | Traggriff | € 1.90 | |
| Ziergitter SILBER | ||||
| 43/3 | F016L68150 | Ziergitter SILBER | € 4.58 | |
| Gelenkteil | ||||
| 49 | F016L68111 | Gelenkteil | € 6.54 | |
| Achse | ||||
| 52/1 | F016L68527 | Achse | € 2.51 | |
| Nicht mehr lieferbar | ||||
| 52/2 | F016L90582 | Nicht mehr lieferbar | ||
| Distanzstück | ||||
| 52/3 | F016L90583 | Distanzstück | € 1.31 | |
| Mähmesser | ||||
| 55 | F016L65400 | Mähmesser | € 30.08 | |
| Sechskantschraube M8x20 MM | ||||
| 59 | F016T48547 | Sechskantschraube M8x20 MM | € 2.19 | |
| Achse | ||||
| 61/1 | F016L68526 | Achse | € 2.19 | |
| Hebel | ||||
| 61/2 | F016L90581 | Hebel | € 5.97 | |
| Distanzstück | ||||
| 61/3 | F016L90585 | Distanzstück | € 1.31 | |
| Rastkappe | ||||
| 64 | F016L68095 | Rastkappe | € 1.31 | |
| Handgriff | ||||
| 75/1 | F016L90608 | Handgriff | € 13.90 | |
| Handgriff | ||||
| 75/1 | F016L90608 | Handgriff | € 13.90 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Verbindungskabel | ||||
| 75/3/803 | F016104164 | Verbindungskabel | € 9.47 | |
| Schaltersatz | ||||
| 75/3/804 | F016104162 | Schaltersatz | € 12.02 | |
| Seilführung | ||||
| 75/3/805 | F016104213 | Seilführung | € 7.33 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | Druckknopf | € 0.99 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | Knopffeder | € 0.99 | |
| Gehäusesatz | ||||
| 75/4/803 | F016104159 | Gehäusesatz | € 17.61 | |
| Schaltsegment | ||||
| 75/4/804 | F016104160 | Schaltsegment | € 8.48 | |
| Hülse | ||||
| 75/805 | F016104161 | Hülse | € 5.27 | |
| Fangkorb Unterteil GRUEN | ||||
| 80 | F016L68118 | Fangkorb Unterteil GRUEN | € 13.30 | |
| Schutzlappen | ||||
| 82 | F016L66137 | Schutzlappen | € 9.47 | |
| Handgriff SCHWARZ | ||||
| 83/2 | F016L66441 | Handgriff SCHWARZ | € 3.05 | |
| Feder | ||||
| 85 | F016L66165 | Feder | € 1.90 | |
| Feder | ||||
| 99 | F016L59327 | Feder | € 2.51 | |
| Blattfeder | ||||
| 100 | F016L68117 | Blattfeder | € 0.99 | |
| Haltestopfen | ||||
| 102 | F016L68536 | Haltestopfen | € 17.61 | |
| Leitungsführung | ||||
| 106 | F016L90584 | Leitungsführung | € 1.31 | |
| Schallwand | ||||
| 107 | F016L68449 | Schallwand | € 2.51 | |
| Lagerdeckel | ||||
| 108 | F016L67627 | Lagerdeckel | € 1.31 | |
| Schallwand | ||||
| 110 | F016L68448 | Schallwand | € 2.19 | |
| Nicht mehr lieferbar | ||||
| 452 | F016L69523 | Nicht mehr lieferbar | ||
| Unterlegscheibe Ø8,15 MM | ||||
| 501 | F016T40590 | Unterlegscheibe Ø8,15 MM | € 1.31 | |
| Torx-Flanschschraube | ||||
| 502 | F016L68124 | Torx-Flanschschraube | € 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Leitungshalter ROTAK II | ||||
| 507 | F016L66895 | Leitungshalter ROTAK II | € 0.99 | |
| Elektromotor | ||||
| 801 | F016103595 | Elektromotor | € 126.95 | |
| Lager | ||||
| 801/1/20 | F016L64594 | Lager | € 2.51 | |
| Rad | ||||
| 850 | F016104422 | Rad | € 12.02 | |
| Rad | ||||
| 860 | F016104421 | Rad | € 8.48 | |
| Klemmhebel | ||||
| 876 | F016L67530 | Klemmhebel | € 9.47 | |
| Untergriff | ||||
| 878 | F016104917 | Untergriff | € 20.38 | |
| Befestigungswinkel | ||||
| 878/1 | F016L69450 | Befestigungswinkel | € 1.31 | |
| Druckknopf | ||||
| 878/2 | F016L68103 | Druckknopf | € 0.99 | |
| Schraube M5x8 Csk Hd. | ||||
| 878/4 | F016L36542 | Schraube M5x8 Csk Hd. | € 2.19 | |
| Untergriff | ||||
| 879 | F016104918 | Untergriff | € 13.90 | |
| Befestigungswinkel | ||||
| 879/1 | F016L69450 | Befestigungswinkel | € 1.31 | |
| Druckknopf | ||||
| 879/2 | F016L68103 | Druckknopf | € 0.99 | |
| Schraube M5x8 Csk Hd. | ||||
| 879/4 | F016L36542 | Schraube M5x8 Csk Hd. | € 2.19 | |
| Fangkorb Oberteil | ||||
| 883 | F016104465 | Fangkorb Oberteil | € 13.90 | |
| Temperaturwächter | ||||
| 893 | F016103604 | Temperaturwächter | € 6.54 | |
