Bosch ROTAK 34 GC Zeichnungen und Teile

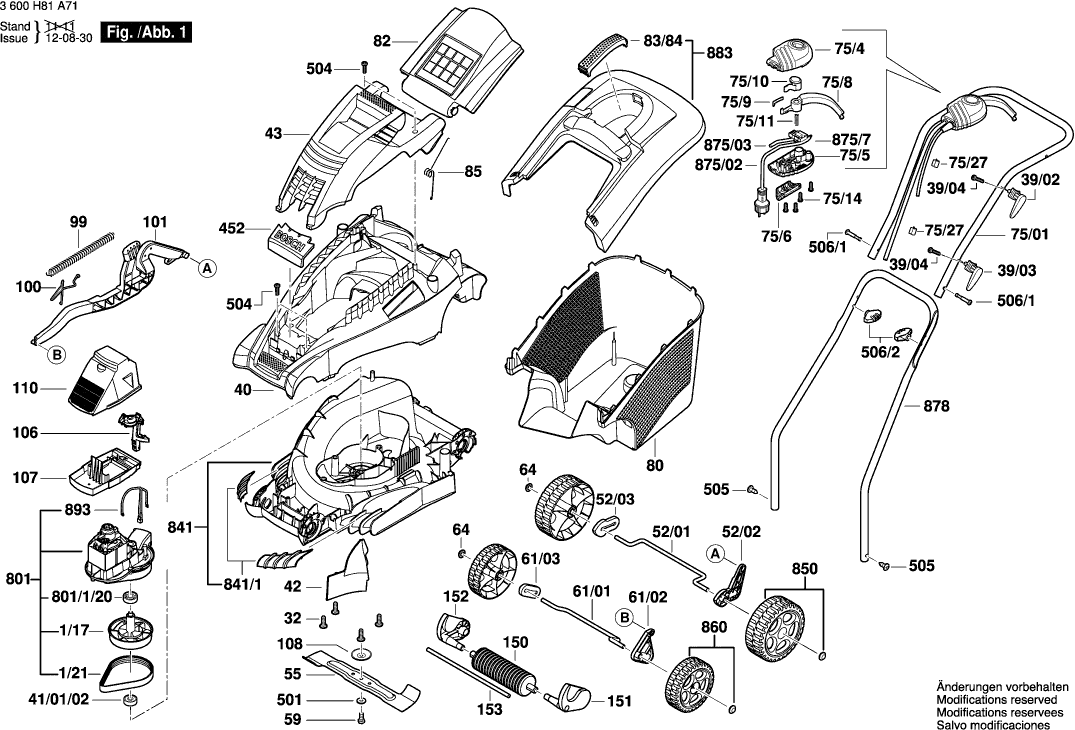

Zeichnungen der BOSCH 3600H81A71 ( ROTAK34GC )
Teileliste der BOSCH 3600H81A71 ( ROTAK34GC )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Antriebswelle | ||||
| 1/17 | F016103758 | Antriebswelle | € 13.30 | |
| Antriebsriemen | ||||
| 1/21 | F016L65351 | Antriebsriemen | € 10.69 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | Gewindeschneidschraube | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 39/02 | F016L65261 | Nicht mehr lieferbar | ||
| Seilhalter | ||||
| 39/03 | F016L65262 | Seilhalter | € 2.51 | |
| Mähergehäuse | ||||
| 40 | F016L66158 | Mähergehäuse | € 33.33 | |
| Lager 6002-2RS | ||||
| 41/01/02 | F016L67442 | Lager 6002-2RS | € 3.05 | |
| Abdeckblende | ||||
| 42 | F016L66038 | Abdeckblende | € 2.19 | |
| Motorhaube | ||||
| 43 | F016L65159 | Motorhaube | € 26.61 | |
| Achse | ||||
| 52/01 | F016L65706 | Achse | € 8.48 | |
| Nicht mehr lieferbar | ||||
| 52/02 | F016L90582 | Nicht mehr lieferbar | ||
| Distanzstück | ||||
| 52/03 | F016L90583 | Distanzstück | € 1.31 | |
| Mähmesser 34 cm | ||||
| 55 | F016L65157 | Mähmesser 34 cm | € 22.88 | |
| Sechskantschraube M8x20 MM | ||||
| 59 | F016T48547 | Sechskantschraube M8x20 MM | € 2.19 | |
| Nicht mehr lieferbar | ||||
| 61/01 | F016L65705 | Nicht mehr lieferbar | ||
| Hebel | ||||
| 61/02 | F016L90581 | Hebel | € 5.97 | |
| Distanzstück | ||||
| 61/03 | F016L90585 | Distanzstück | € 1.31 | |
| Rastkappe 9 MM | ||||
| 64 | F016L66463 | Rastkappe 9 MM | € 1.90 | |
| Handgriff SILBER | ||||
| 75/01 | F016L65573 | Handgriff SILBER | € 15.60 | |
| Druckknopf | ||||
| 75/10 | F016L66237 | Druckknopf | € 2.19 | |
| Nicht mehr lieferbar | ||||
| 75/11 | F016T49226 | Nicht mehr lieferbar | ||
| Leitungshalter | ||||
| 75/27 | F016L90575 | Leitungshalter | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 75/4 | F016L65739 | Nicht mehr lieferbar | ||
| Schaltergehäuse | ||||
| 75/5 | F016L66235 | Schaltergehäuse | € 2.19 | |
| Nicht mehr lieferbar | ||||
| 75/6 | F016T49630 | Nicht mehr lieferbar | ||
| Stellhebel | ||||
| 75/8 | F016L66238 | Stellhebel | € 3.05 | |
| Nicht mehr lieferbar | ||||
| 75/9 | F016T49845 | Nicht mehr lieferbar | ||
| Fangkorb Unterteil SCHWARZ | ||||
| 80 | F016L65674 | Fangkorb Unterteil SCHWARZ | € 41.28 | |
| Schutzlappen | ||||
| 82 | F016L66137 | Schutzlappen | € 9.47 | |
| Handgriff SCHWARZ | ||||
| 83/84 | F016L66441 | Handgriff SCHWARZ | € 3.05 | |
| Feder | ||||
| 85 | F016L66165 | Feder | € 1.90 | |
| Feder | ||||
| 99 | F016L59327 | Feder | € 2.51 | |
| Feder | ||||
| 100 | F016L65790 | Feder | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 101 | F016L67260 | Nicht mehr lieferbar | ||
| Leitungsführung | ||||
| 106 | F016L90584 | Leitungsführung | € 1.31 | |
| Filtergehäuse | ||||
| 107 | F016L65539 | Filtergehäuse | € 9.47 | |
| Lagerdeckel | ||||
| 108 | F016L67627 | Lagerdeckel | € 1.31 | |
| Filtergehäuse | ||||
| 110 | F016L65709 | Filtergehäuse | € 4.58 | |
| Rollwalze | ||||
| 150 | F016L65871 | Rollwalze | € 9.47 | |
| Haltearm | ||||
| 151 | F016L64900 | Haltearm | € 2.51 | |
| Haltearm | ||||
| 152 | F016L64901 | Haltearm | € 2.51 | |
| Spindel | ||||
| 153 | F016L65869 | Spindel | € 5.97 | |
| Firmenzeichen ROTAK 34 GC | ||||
| 452 | F016L66277 | Firmenzeichen ROTAK 34 GC | € 1.31 | |
| Unterlegscheibe Ø8,15 SCHWARZ | ||||
| 501 | F016T48185 | Unterlegscheibe Ø8,15 SCHWARZ | € 3.05 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 505 | F016L65803 | Nicht mehr lieferbar | ||
| Bolzen M6x50 | ||||
| 506/1 | F016L59277 | Bolzen M6x50 | € 2.51 | |
| Spanngriff | ||||
| 506/2 | F016L66136 | Spanngriff | € 3.71 | |
| Elektromotor | ||||
| 801 | F016103595 | Elektromotor | € 126.95 | |
| Lager | ||||
| 801/1/20 | F016L64594 | Lager | € 2.51 | |
| Nicht mehr lieferbar | ||||
| 841 | F016103597 | Nicht mehr lieferbar | ||
| Abdeckkappe | ||||
| 841/1 | F016104315 | Abdeckkappe | € 5.97 | |
| Nicht mehr lieferbar | ||||
| 850 | F016103662 | Nicht mehr lieferbar | ||
| Rad | ||||
| 860 | F016103663 | Rad | € 6.54 | |
| Netzanschlussleitung GB 22m 2 x 0,75mm without plu | ||||
| 875/02 | F016104085 | Netzanschlussleitung GB 22m 2 x 0,75mm without plu | € 30.08 | |
| Verbindungskabel | ||||
| 875/03 | F016103602 | Verbindungskabel | € 12.02 | |
| Ein/Aus-Schalter | ||||
| 875/7 | F016F05717 | Ein/Aus-Schalter | € 13.30 | |
| Nicht mehr lieferbar | ||||
| 878 | F016103612 | Nicht mehr lieferbar | ||
| Deckel | ||||
| 883 | F016103608 | Deckel | € 26.61 | |
| Temperaturwächter | ||||
| 893 | F016103604 | Temperaturwächter | € 6.54 | |
