Bosch PWS 710 Zeichnungen und Teile

Genaue Typennummer:
0 603 273 203
0 603 273 203

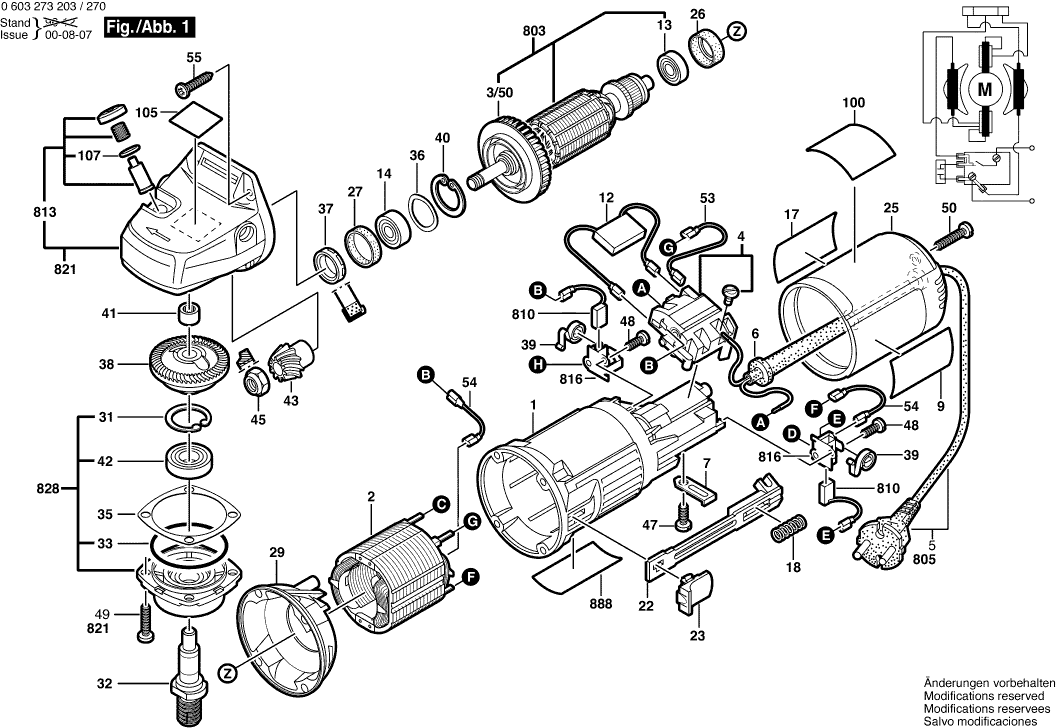

Zeichnungen der BOSCH 0603273203 ( PWS710 )
Teileliste der BOSCH 0603273203 ( PWS710 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Nicht mehr lieferbar | ||||
1 | 1605108127 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
2 | 1604220272 | Nicht mehr lieferbar | ||
Lüfter | ||||
3/50 | 1606610121 | Lüfter | € 1.31 | |
Ein/Aus-Schalter | ||||
4 | 1607200086 | Ein/Aus-Schalter | € 9.47 | |
Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
4/10 | 2910110048 | Flachkopfschraube DIN 85-AM3x6-CUZN | € 0.99 | |
Tülle Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 2.51 | |
Befestigungsschelle | ||||
7 | 1601302017 | Befestigungsschelle | € 0.99 | |
Nicht mehr lieferbar | ||||
9 | 1601110786 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
12 | 1607328029 | Nicht mehr lieferbar | ||
Kugellager 7x19x6 | ||||
13 | 2600905032 | Kugellager 7x19x6 | € 4.58 | |
Rillenkugellager 8x22x7 | ||||
14 | 1600905032 | Rillenkugellager 8x22x7 | € 5.27 | |
Nicht mehr lieferbar | ||||
17 | 1601110779 | Nicht mehr lieferbar | ||
Druckfeder | ||||
18 | 1604611026 | Druckfeder | € 0.99 | |
Verstellschieber | ||||
22 | 1602319002 | Verstellschieber | € 2.19 | |
Schaltergriff SCHWARZ | ||||
23 | 1602026057 | Schaltergriff SCHWARZ | € 1.31 | |
Gehäusedeckel GRUEN | ||||
25 | 1600508005 | Gehäusedeckel GRUEN | € 2.51 | |
Gummibuchse | ||||
26 | 1600502020 | Gummibuchse | € 2.19 | |
Gummiring | ||||
27 | 1600206025 | Gummiring | € 1.90 | |
Luftleitring | ||||
29 | 1601328005 | Luftleitring | € 2.19 | |
Sicherungsbügel DIN 472-32x1,2 MM | ||||
31 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.90 | |
Schleifspindel | ||||
32 | 1607000D6A | Schleifspindel | € 6.54 | |
O-Ring 46,0x1,1 MM ROT | ||||
33 | 3600210124 | O-Ring 46,0x1,1 MM ROT | € 2.51 | |
Ausgleichscheibe 0,2 MM DICK | ||||
35 | 1600136010 | Ausgleichscheibe 0,2 MM DICK | € 2.19 | |
Ausgleichscheibe 0,3 MM DICK | ||||
35 | 1600136011 | Ausgleichscheibe 0,3 MM DICK | € 1.90 | |
Ausgleichscheibe 0,1 MM DICK | ||||
35 | 1600136012 | Ausgleichscheibe 0,1 MM DICK | € 0.99 | |
Federscheibe | ||||
36 | 1600150011 | Federscheibe | € 0.99 | |
Radial-Wellendichtring | ||||
37 | 1600290016 | Radial-Wellendichtring | € 2.19 | |
Tellerrad Z=36 | ||||
38 | 1606333601 | Tellerrad Z=36 | € 6.54 | |
Spiralfeder | ||||
39 | 1604652013 | Spiralfeder | € 1.31 | |
Sicherungsring DIN 472-25x1,2MM | ||||
40 | 2916660009 | Sicherungsring DIN 472-25x1,2MM | € 1.90 | |
Nadelhülse Ø8xØ12x8 MM | ||||
41 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 4.58 | |
Rillenkugellager 12x32x10 | ||||
42 | 1600905006 | Rillenkugellager 12x32x10 | € 10.69 | |
Kegelrad Z=11 | ||||
43 | 1606333242 | Kegelrad Z=11 | € 50.22 | |
Sechskantmutter M7, SW10 | ||||
45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.31 | |
Blechschraube Din 7971-st3,9x13-f | ||||
47 | 2910211018 | Blechschraube Din 7971-st3,9x13-f | € 0.99 | |
Blechschraube DIN 7971-ST2,9x9,5-F | ||||
48 | 2910211005 | Blechschraube DIN 7971-ST2,9x9,5-F | € 0.99 | |
Gewindefurchschraube | ||||
49 | 1603435026 | Gewindefurchschraube | € 1.90 | |
Blechschraube DIN7981-ST3,9x19-F-Z | ||||
50 | 2912401420 | Blechschraube DIN7981-ST3,9x19-F-Z | € 0.99 | |
Verbindungskabel | ||||
53 | 1604448015 | Verbindungskabel | € 0.99 | |
Verbindungskabel | ||||
54 | 1604448016 | Verbindungskabel | € 1.31 | |
Blechschraube DIN7981-ST3,9x19-F-Z | ||||
55 | 2912401420 | Blechschraube DIN7981-ST3,9x19-F-Z | € 0.99 | |
Hinweisschild | ||||
100 | 1601110471 | Hinweisschild | € 2.19 | |
Hinweisschild | ||||
105 | 1601110470 | Hinweisschild | € 0.99 | |
O-Ring 4,5x1,0 MM BLAU | ||||
107 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
Zweilochmutterndreher | ||||
650/30 | 1607950052 | Zweilochmutterndreher | € 3.05 | |
Spanflens 125-150 | ||||
650/50 | 1605703099 | Spanflens 125-150 | € 10.23 | |
O-Ring 20,35x1,78 MM | ||||
650/50/20 | 1600210039 | O-Ring 20,35x1,78 MM | € 1.90 | |
INBUSSLUITINGEN | ||||
650/60 | 2610364015 | INBUSSLUITINGEN | € 3.05 | |
Nicht mehr lieferbar | ||||
652 | 1605510201 | Nicht mehr lieferbar | ||
Innensechskantschraube DIN 912-M6x16-8.8 | ||||
652/20 | 2910141197 | Innensechskantschraube DIN 912-M6x16-8.8 | € 0.99 | |
Nicht mehr lieferbar | ||||
700 | 2605510066 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/10 | 1605510201 | Nicht mehr lieferbar | ||
Innensechskantschraube DIN 912-M6x16-8.8 | ||||
700/10/20 | 2910141197 | Innensechskantschraube DIN 912-M6x16-8.8 | € 0.99 | |
Nicht mehr lieferbar | ||||
700/20 | 1608135004 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/20/30 | 2910281158 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/20/40 | 2915191105 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/20/50 | 1604643004 | Nicht mehr lieferbar | ||
Winkelschraubendreher Din 911-sw5 Schwarz | ||||
700/30 | 1907950006 | Winkelschraubendreher Din 911-sw5 Schwarz | € 3.71 | |
INBUSSLUITINGEN | ||||
700/30 | 2610364015 | INBUSSLUITINGEN | € 3.05 | |
Extra Handgreep | ||||
750/10 | 160202509T | Extra Handgreep | € 3.05 | |
Spanmoer | ||||
750/20 | 1603340040 | Spanmoer | € 10.23 | |
Schutzhaube | ||||
752 | 1600A0136P | Schutzhaube | € 10.69 | |
Schnellspannmutter | ||||
753 | 1600A016PP | Schnellspannmutter | € 41.28 | |
Schnellspannmutter | ||||
753 | 1600A016PP | Schnellspannmutter | € 41.28 | |
Nicht mehr lieferbar | ||||
803 | 1604010429 | Nicht mehr lieferbar | ||
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 R | ||||
805 | 1607000386 | Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 R | € 17.61 | |
Kohlebürstensatz | ||||
810 | 1607014116 | Kohlebürstensatz | € 9.47 | |
Druckknopf SCHWARZ | ||||
813 | 1607000253 | Druckknopf SCHWARZ | € 1.90 | |
Bürstenhalter | ||||
816 | 1600A003G4 | Bürstenhalter | € 3.05 | |
Getriebegehäuse | ||||
821 | 1605806480 | Getriebegehäuse | € 50.22 | |
Lagerflansch | ||||
828 | 1607000936 | Lagerflansch | € 26.61 | |
Typschild | ||||
888 | 160111A3H3 | Typschild | € 2.19 |
