Bosch PSF 22 A Zeichnungen und Teile
Genaue Typennummer:
0 603 228 103
0 603 228 103

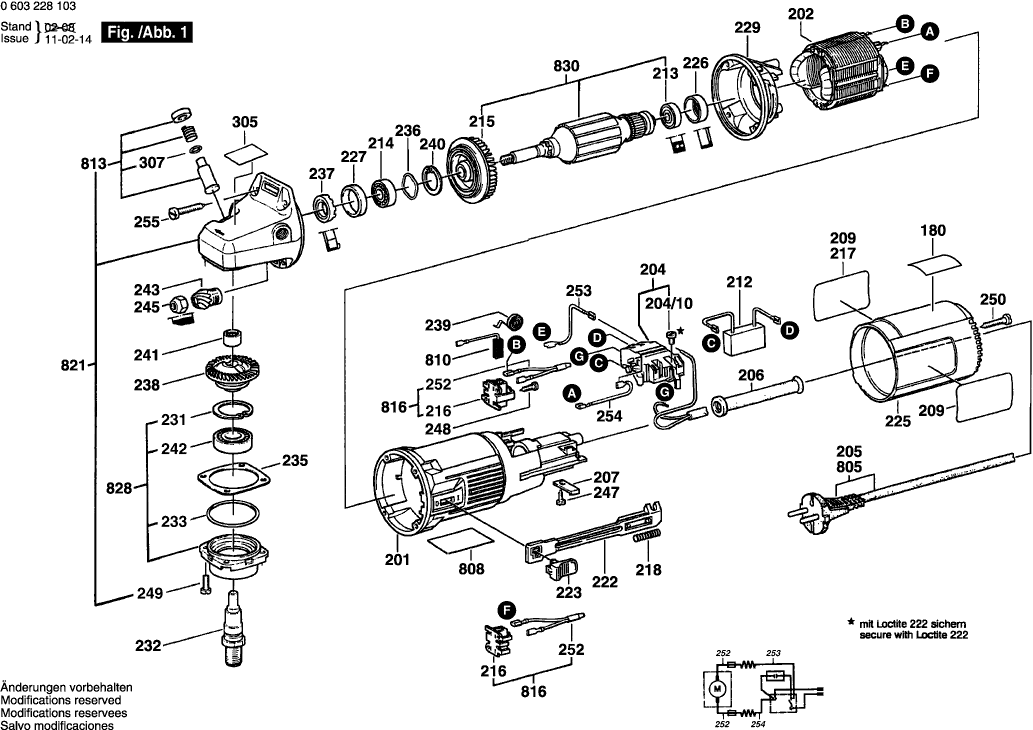

Zeichnungen der BOSCH 0603228103 ( PSF22A )
Teileliste der BOSCH 0603228103 ( PSF22A )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Grundplatte | ||||
| 3 | 3601329011 | Grundplatte | € 74.92 | |
| Nicht mehr lieferbar | ||||
| 4 | 3602013000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 5 | 3605500101 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 6 | 3604651003 | Nicht mehr lieferbar | ||
| Schwenkachse | ||||
| 7 | 3603120010 | Schwenkachse | € 9.69 | |
| Exzenterscheibe | ||||
| 8 | 3602200001 | Exzenterscheibe | € 4.15 | |
| Druckstück | ||||
| 10 | 3601000002 | Druckstück | € 1.99 | |
| Nicht mehr lieferbar | ||||
| 11 | 3601329004 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 12 | 3603340009 | Nicht mehr lieferbar | ||
| Aufnahmeflansch | ||||
| 13 | 3600328032 | Aufnahmeflansch | € 7.70 | |
| Nicht mehr lieferbar | ||||
| 14 | 2602305045 | Nicht mehr lieferbar | ||
| Klebeschild | ||||
| 15 | 3601119024 | Klebeschild | € 1.99 | |
| Firmenschild SCHATTENSEITE | ||||
| 16 | 1601110481 | Firmenschild SCHATTENSEITE | € 1.73 | |
| Nicht mehr lieferbar | ||||
| 17 | 3603490008 | Nicht mehr lieferbar | ||
| Innensechskantschraube DIN 912-M5x10-8.8 | ||||
| 18 | 2910141152 | Innensechskantschraube DIN 912-M5x10-8.8 | € 0.99 | |
| Sicherungsscheibe Din 6799-4-fst | ||||
| 19 | 2916080007 | Sicherungsscheibe Din 6799-4-fst | € 1.73 | |
| Nicht mehr lieferbar | ||||
| 20 | 3604611018 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 21 | 2915011006 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 22 | 2910095201 | Nicht mehr lieferbar | ||
| Haltestück | ||||
| 23 | 3602380000 | Haltestück | € 6.64 | |
| Innensechskantschraube DIN 912-M5x12-8.8 | ||||
| 24 | 2910141154 | Innensechskantschraube DIN 912-M5x12-8.8 | € 1.19 | |
| Klemmhalter | ||||
| 25 | 3602012000 | Klemmhalter | € 1.19 | |
| Flachkopfschraube DIN 922-M4x3x3-5.8 | ||||
| 26 | 2910271900 | Flachkopfschraube DIN 922-M4x3x3-5.8 | € 1.73 | |
| Nicht mehr lieferbar | ||||
| 31 | 3601251001 | Nicht mehr lieferbar | ||
| Spannhebel | ||||
| 32 | 3601923000 | Spannhebel | € 2.76 | |
| Hinweisschild | ||||
| 33 | 3601119063 | Hinweisschild | € 1.73 | |
| Justierplatte | ||||
| 34 | 3601032001 | Justierplatte | € 1.19 | |
| Gewindefurchschraube DIN 7500-TM4x12 | ||||
| 36 | 2914471401 | Gewindefurchschraube DIN 7500-TM4x12 | € 1.19 | |
| Sicherungsscheibe | ||||
| 37 | 3600190018 | Sicherungsscheibe | € 1.19 | |
| Nicht mehr lieferbar | ||||
| 201 | 1605108127 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 202 | 1604220224 | Nicht mehr lieferbar | ||
| Ein/Aus-Schalter | ||||
| 204 | 1607200086 | Ein/Aus-Schalter | € 8.58 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 204/10 | 2910110048 | Flachkopfschraube DIN 85-AM3x6-CUZN | € 0.99 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 206 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 1.99 | |
| Befestigungsschelle | ||||
| 207 | 1601302017 | Befestigungsschelle | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 209 | 1601110736 | Nicht mehr lieferbar | ||
| Entstörfilter | ||||
| 212 | 2607329124 | Entstörfilter | € 7.70 | |
| Kugellager 7x19x6 | ||||
| 213 | 2600905032 | Kugellager 7x19x6 | € 4.15 | |
| Rillenkugellager 8x22x7 | ||||
| 214 | 1600905011 | Rillenkugellager 8x22x7 | € 4.78 | |
| Lüfter | ||||
| 215 | 1606610121 | Lüfter | € 1.19 | |
| Bürstenhalter | ||||
| 216 | 1600A003G4 | Bürstenhalter | € 1.99 | |
| Nicht mehr lieferbar | ||||
| 217 | 1601110737 | Nicht mehr lieferbar | ||
| Druckfeder | ||||
| 218 | 1604611026 | Druckfeder | € 0.99 | |
| Verstellschieber | ||||
| 222 | 1602319002 | Verstellschieber | € 1.19 | |
| Schaltergriff SCHWARZ | ||||
| 223 | 1602026057 | Schaltergriff SCHWARZ | € 1.19 | |
| Gehäusedeckel GRUEN | ||||
| 225 | 1600508005 | Gehäusedeckel GRUEN | € 3.36 | |
| Gummibuchse | ||||
| 226 | 1600502020 | Gummibuchse | € 1.19 | |
| Gummiring | ||||
| 227 | 1600206025 | Gummiring | € 1.73 | |
| Luftleitring | ||||
| 229 | 1601328005 | Luftleitring | € 1.73 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 231 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.73 | |
| Schleifspindel M14, SW17 | ||||
| 232 | 1603523101 | Schleifspindel M14, SW17 | € 14.15 | |
| O-Ring 46,0x1,1 MM ROT | ||||
| 233 | 3600210124 | O-Ring 46,0x1,1 MM ROT | € 1.99 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 235 | 1600136010 | Ausgleichscheibe 0,2 MM DICK | € 1.99 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 235 | 1600136011 | Ausgleichscheibe 0,3 MM DICK | € 1.19 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 235 | 1600136012 | Ausgleichscheibe 0,1 MM DICK | € 0.99 | |
| Federscheibe | ||||
| 236 | 1600150011 | Federscheibe | € 0.99 | |
| Radial-Wellendichtring | ||||
| 237 | 1600290016 | Radial-Wellendichtring | € 1.99 | |
| Tellerrad Z=36 | ||||
| 238 | 1606333601 | Tellerrad Z=36 | € 7.70 | |
| Spiralfeder | ||||
| 239 | 1604652013 | Spiralfeder | € 1.19 | |
| Sicherungsring DIN 472-25x1,2MM | ||||
| 240 | 2916660009 | Sicherungsring DIN 472-25x1,2MM | € 1.19 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 241 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 4.15 | |
| Rillenkugellager 12x32x10 | ||||
| 242 | 1600905006 | Rillenkugellager 12x32x10 | € 9.69 | |
| Kegelrad Z=11 | ||||
| 243 | 1606333242 | Kegelrad Z=11 | € 45.54 | |
| Sechskantmutter M7, SW10 | ||||
| 245 | 1603300016 | Sechskantmutter M7, SW10 | € 1.19 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 247 | 2910211018 | Blechschraube Din 7971-st3,9x13-f | € 0.99 | |
| Linsenkopfschraube 3x10 ST | ||||
| 248 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.99 | |
| Gewindefurchschraube | ||||
| 249 | 1603435026 | Gewindefurchschraube | € 1.19 | |
| Blechschraube DIN 7971-ST3,9x22-F | ||||
| 250 | 2910211021 | Blechschraube DIN 7971-ST3,9x22-F | € 1.73 | |
| Nicht mehr lieferbar | ||||
| 252 | 1604465104 | Nicht mehr lieferbar | ||
| Verbindungsleitung L=95 MM WEISS | ||||
| 253 | 1604448005 | Verbindungsleitung L=95 MM WEISS | € 2.28 | |
| Verbindungsleitung L=40 MM WEISS | ||||
| 254 | 1604448006 | Verbindungsleitung L=40 MM WEISS | € 2.28 | |
| Torx-Linsenschraube | ||||
| 255 | 2914201508 | Torx-Linsenschraube | € 0.99 | |
| Hinweisschild | ||||
| 305 | 1601110470 | Hinweisschild | € 1.19 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 307 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 650 | 160202509T | Nicht mehr lieferbar | ||
| Zweilochmutterndreher | ||||
| 651 | 1607950052 | Zweilochmutterndreher | € 2.76 | |
| Montageblech | ||||
| 652 | 3601012001 | Montageblech | € 3.36 | |
| Anschlussstutzen | ||||
| 653/10 | 2605702009 | Anschlussstutzen | € 2.28 | |
| Staubbeutel | ||||
| 653/20 | 2605411017 | Staubbeutel | € 5.93 | |
| Nicht mehr lieferbar | ||||
| 653/30 | 2605702019 | Nicht mehr lieferbar | ||
| O-Ring 20,0x1,5 MM | ||||
| 653/40 | 1610210075 | O-Ring 20,0x1,5 MM | € 1.19 | |
| Scheibenfräser Ø 105x20x2,2 MM, Z=12 | ||||
| 700 | 3608641001 | Scheibenfräser Ø 105x20x2,2 MM, Z=12 | € 50.40 | |
| Scheibenfräser Ø 105x20x2,8 MM, Z=22 | ||||
| 700 | 3608641002 | Scheibenfräser Ø 105x20x2,8 MM, Z=22 | € 79.85 | |
| Scheibenfräser Z=8 | ||||
| 700 | 3608641008 | Scheibenfräser Z=8 | € 102.70 | |
| Anschlussstutzen Ø 25x35 MM | ||||
| 702 | 1600499005 | Anschlussstutzen Ø 25x35 MM | € 3.99 | |
| Nicht mehr lieferbar | ||||
| 703 | 3607030020 | Nicht mehr lieferbar | ||
| Schutzhaube | ||||
| 703/10 | 1600A0136P | Schutzhaube | € 7.70 | |
| Nicht mehr lieferbar | ||||
| 703/10/20 | 2910022197 | Nicht mehr lieferbar | ||
| Kreuzlochmutter M14 | ||||
| 703/20 | 1603340015 | Kreuzlochmutter M14 | € 4.16 | |
| Nicht mehr lieferbar | ||||
| 703/30 | 2605703023 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 703/40 | 2608600003 | Nicht mehr lieferbar | ||
| Parallelanschlag | ||||
| 711 | 3601329013 | Parallelanschlag | € 93.06 | |
| Anschlussträger | ||||
| 711/10 | 3601328004 | Anschlussträger | € 18.48 | |
| Zylinderstift DIN 7-2m6x10-ST | ||||
| 711/100 | 2917510036 | Zylinderstift DIN 7-2m6x10-ST | € 0.99 | |
| O-Ring 5x2 MM | ||||
| 711/110 | 1900210301 | O-Ring 5x2 MM | € 1.19 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 711/130 | 2910281201 | Flachrundschraube DIN 603-M6x20 | € 0.99 | |
| Senkschraube DIN 7991-M6x12-8.8 | ||||
| 711/150 | 2910545193 | Senkschraube DIN 7991-M6x12-8.8 | € 1.19 | |
| Blechschraube DIN 7971-BZ3,9x19 | ||||
| 711/160 | 2910211020 | Blechschraube DIN 7971-BZ3,9x19 | € 1.73 | |
| Winkelschraubendreher DIN 911-4 | ||||
| 711/170 | 2607950004 | Winkelschraubendreher DIN 911-4 | € 1.19 | |
| Anschlagplatte | ||||
| 711/20 | 3601328005 | Anschlagplatte | € 34.00 | |
| Handgriff | ||||
| 711/30 | 3601328006 | Handgriff | € 2.76 | |
| Nicht mehr lieferbar | ||||
| 711/40 | 3601328007 | Nicht mehr lieferbar | ||
| Gummileiste | ||||
| 711/50 | 3601006001 | Gummileiste | € 3.36 | |
| Nicht mehr lieferbar | ||||
| 711/60 | 3601006002 | Nicht mehr lieferbar | ||
| Flügelmutter M6 | ||||
| 711/70 | 1603339006 | Flügelmutter M6 | € 1.73 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 711/90 | 2916011014 | Unterlegscheibe DIN 125-A 6,4-ST | € 0.99 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | € 15.97 | |
| Typschild | ||||
| 808 | 160111A3H3 | Typschild | € 1.99 | |
| Kohlebürstensatz | ||||
| 810 | 1607014116 | Kohlebürstensatz | € 8.58 | |
| Druckknopf SCHWARZ | ||||
| 813 | 1607000253 | Druckknopf SCHWARZ | € 1.73 | |
| Teilesatz | ||||
| 816 | 1607000244 | Teilesatz | € 8.58 | |
| Getriebegehäuse | ||||
| 821 | 1605806480 | Getriebegehäuse | € 45.54 | |
| Nicht mehr lieferbar | ||||
| 828 | 1607000937 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 830 | 1604010259 | Nicht mehr lieferbar | ||
