Bosch PSB 750 RCE Zeichnungen und Teile

Genaue Typennummer:
3 603 A28 500
3 603 A28 500

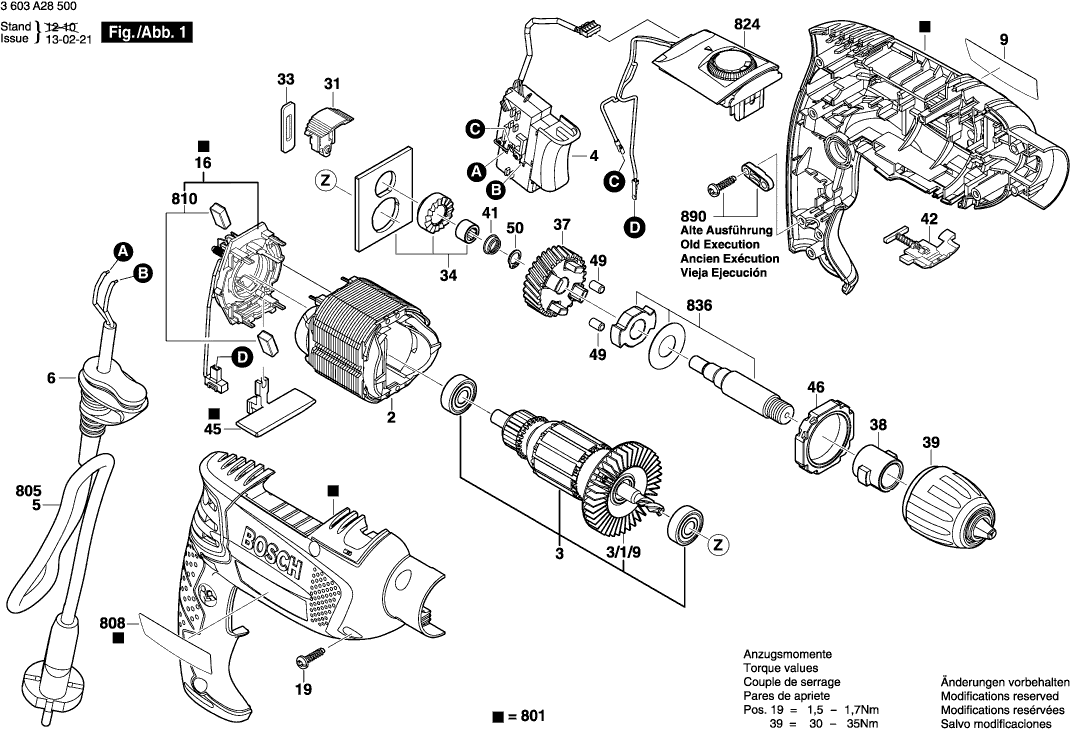

Zeichnungen der BOSCH 3603A28500 ( PSB750RCE )
Teileliste der BOSCH 3603A28500 ( PSB750RCE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Polschuh 220-240V | ||||
2 | 2609003196 | Polschuh 220-240V | € 15.60 | |
Anker 220-240V | ||||
3 | 2609003195 | Anker 220-240V | € 33.33 | |
Lüfter | ||||
3/1/9 | 2609003275 | Lüfter | € 3.05 | |
Schalter | ||||
4 | 2609005693 | Schalter | € 20.38 | |
Tülle Ø6,4-Ø7,2x76 MM | ||||
6 | 2609003080 | Tülle Ø6,4-Ø7,2x76 MM | € 1.31 | |
Firmenschild PSB 750 RCE | ||||
9 | 2609003260 | Firmenschild PSB 750 RCE | € 2.19 | |
Firmenschild PSB 750 RCA | ||||
9 | 2609003580 | Firmenschild PSB 750 RCA | € 2.19 | |
Nicht mehr lieferbar | ||||
16 | 2609003194 | Nicht mehr lieferbar | ||
Schraube 4x16 | ||||
19 | 2603490022 | Schraube 4x16 | € 0.99 | |
Umschalter | ||||
31 | 2609003170 | Umschalter | € 5.27 | |
Stützblech | ||||
33 | 2609003579 | Stützblech | € 0.99 | |
Lagerbrücke | ||||
34 | 2609003168 | Lagerbrücke | € 10.69 | |
Zahnrad | ||||
37 | 2609003187 | Zahnrad | € 12.02 | |
Sinterlager | ||||
38 | 2609003165 | Sinterlager | € 2.51 | |
Schnellspannbohrfutter | ||||
39 | 2609003164 | Schnellspannbohrfutter | € 22.88 | |
Druckfeder | ||||
41 | 2609002581 | Druckfeder | € 0.99 | |
Absperrventil | ||||
42 | 2609003177 | Absperrventil | € 0.99 | |
Umschalter | ||||
45 | 2609003180 | Umschalter | € 1.90 | |
Haltering | ||||
46 | 2609003189 | Haltering | € 3.71 | |
Zylinderrolle | ||||
49 | 2609007046 | Zylinderrolle | € 0.99 | |
Sicherungsring DIN 471-8x0,8 FSt | ||||
50 | 2916640005 | Sicherungsring DIN 471-8x0,8 FSt | € 0.99 | |
Zusatzhandgriff SCHWARZ | ||||
654 | 2602025125 | Zusatzhandgriff SCHWARZ | € 8.48 | |
Tiefenanschlag | ||||
655 | 2609005615 | Tiefenanschlag | € 3.71 | |
Verschluss | ||||
656/14 | 2609003805 | Verschluss | € 1.90 | |
Staubbehaelter | ||||
656/810 | 2609004108 | Staubbehaelter | € 6.54 | |
Nicht mehr lieferbar | ||||
656/812 | 2600206003 | Nicht mehr lieferbar | ||
Filter | ||||
656/9 | 2609002929 | Filter | € 6.54 | |
Gehäuseschale | ||||
801 | 2609006331 | Gehäuseschale | € 30.08 | |
Netzanschlussleitung CN 2,65m 2 x 0,75mm H05 W-F | ||||
805 | 1607000387 | Netzanschlussleitung CN 2,65m 2 x 0,75mm H05 W-F | € 9.47 | |
Typschild | ||||
808 | 2609003587 | Typschild | € 0.99 | |
Nicht mehr lieferbar | ||||
810 | 2609004647 | Nicht mehr lieferbar | ||
Elektronik-Modul | ||||
824 | 1607233360 | Elektronik-Modul | € 26.61 | |
Spindel | ||||
836 | 2609003646 | Spindel | € 13.90 | |
Befestigungssatz | ||||
890 | 2607001305 | Befestigungssatz | € 3.71 |
