Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603226503 ( PFZ480E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

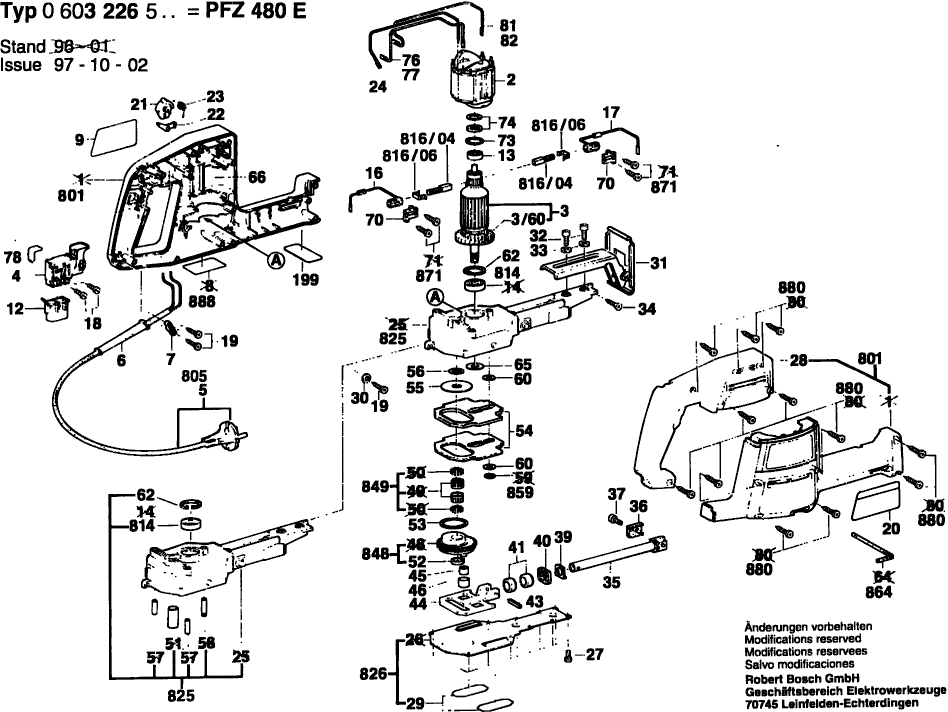

Zeichnungen der Bosch 0603226503 ( PFZ480E )
Teileliste der Bosch 0603226503 ( PFZ480E )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 1604220254@32 | 18.19 | 21.65 | |
| Anker 220V | ||||
| 3 | 2604010715@32 | 36.85 | 43.85 | |
| Lüfter | ||||
| 3/60 | 2606610049@32 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 2607200218@32 | |||
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012@32 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001@32 | 1.18 | 1.40 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601118349@32 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114@32 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 2600905033@32 | |||
| Bürstenhalter | ||||
| 16 | 2604465094@32 | 4.70 | 5.59 | |
| Bürstenhalter | ||||
| 17 | 2604465093@32 | 4.70 | 5.59 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001@32 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022@32 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601110672@32 | 1.18 | 1.40 | |
| Drehkopf | ||||
| 21 | 2602026045@32 | 1.70 | 2.02 | |
| Sperrhebel | ||||
| 22 | 2602051001@32 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 23 | 1604651007@32 | |||
| Erdleitung Ø0,35 MM WEISS | ||||
| 24 | 2604448010@32 | 1.70 | 2.02 | |
| Gewindefurchschraube M4x8 | ||||
| 27 | 2603410048@32 | 1.18 | 1.40 | |
| Motorgehäuse GRUEN | ||||
| 28 | 2605104885@32 | 36.85 | 43.85 | |
| Klebeband | ||||
| 29 | 2601010041@32 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,5 MM | ||||
| 30 | 2600100588@32 | 1.18 | 1.40 | |
| Fussplatte | ||||
| 31 | 2608000074@32 | 13.93 | 16.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 2910141152@32 | |||
| Unterlegscheibe | ||||
| 33 | 3600100002@32 | 0.83 | 0.99 | |
| Senkschraube DIN 7982-B3,9x13 | ||||
| 34 | 2910601318@32 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35 | 2600780047@32 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 2601321012@32 | |||
| Innensechskantschraube DIN 912-M5x12-12.9 | ||||
| 37 | 2910405154@32 | 0.83 | 0.99 | |
| Dichtscheibe | ||||
| 39 | 2601334002@32 | 1.18 | 1.40 | |
| Filzring | ||||
| 40 | 2600108006@32 | 0.83 | 0.99 | |
| Sinterbuchse | ||||
| 41 | 2600302003@32 | 2.24 | 2.67 | |
| Spannstift DIN 1481-5x18 | ||||
| 43 | 2917760121@32 | 1.18 | 1.40 | |
| Führungsbügel | ||||
| 44 | 2601321013@32 | 6.54 | 7.78 | |
| Nadelhülse | ||||
| 45 | 2600917900@32 | 6.54 | 7.78 | |
| Lagerhülse | ||||
| 46 | 2600400012@32 | 3.31 | 3.94 | |
| Stützring | ||||
| 52 | 2600200029@32 | 1.18 | 1.40 | |
| Distanzring | ||||
| 53 | 2600200028@32 | 1.18 | 1.40 | |
| Ausgleichgewicht | ||||
| 54 | 2601098008@32 | 5.33 | 6.34 | |
| Distanzscheibe | ||||
| 55 | 2600200027@32 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 56 | 2600101616@32 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 MM | ||||
| 60 | 2600100627@32 | 1.18 | 1.40 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 62 | 2916660008@32 | 1.70 | 2.02 | |
| Ausgleichscheibe | ||||
| 65 | 2600100047@32 | 1.18 | 1.40 | |
| Kontaktfeder | ||||
| 66 | 2601329057@32 | 1.94 | 2.31 | |
| Bürstenplatte | ||||
| 70 | 2601015054@32 | 1.18 | 1.40 | |
| O-Ring 22x2 MM | ||||
| 73 | 1900210321@32 | 4.10 | 4.88 | |
| Ausgleichscheibe | ||||
| 74 | 2600101603@32 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM | ||||
| 74 | 2600101604@32 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM | ||||
| 74 | 2600101613@32 | 1.18 | 1.40 | |
| Verbindungsleitung L=213 MM BLAU | ||||
| 76 | 2604448118@32 | 1.18 | 1.40 | |
| Verbindungskabel L=162MM WEISS | ||||
| 77 | 2604448122@32 | 1.18 | 1.40 | |
| Dämmplatte | ||||
| 78 | 2601022000@32 | 1.18 | 1.40 | |
| Verbindungsleitung L = 278 MM BLAU | ||||
| 81 | 2604448012@32 | 1.18 | 1.40 | |
| Verbindungsleitung L = 298 MM WEISS | ||||
| 82 | 2604448032@32 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 199 | 1601110265@32 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 700 | 0603095003@32 | |||
| Motorgehäuse GRUEN | ||||
| 801 | 2605104885@32 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386@32 | 15.71 | 18.69 | |
| Rillenkugellager 9x24x7 | ||||
| 814 | 2600905039@32 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 816/04 | 2607014009@32 | |||
| Rastkappe | ||||
| 816/06 | 2601322013@32 | 1.18 | 1.40 | |
| Getriebegehäuse | ||||
| 825 | 2605806986@32 | 55.25 | 65.75 | |
| Getriebedeckel | ||||
| 826 | 2605500902@32 | 6.54 | 7.78 | |
| Exzenterzahnrad Z=45 | ||||
| 848 | 2606320901@32 | 36.85 | 43.85 | |
| Nadelkäfig | ||||
| 849 | 2607001130@32 | 4.70 | 5.59 | |
| Sicherungsscheibe Din 6799-4-fst | ||||
| 859 | 2916080007@32 | 1.94 | 2.31 | |
| Winkelschraubendreher DIN 911-4 | ||||
| 864 | 2607950004@32 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST2,9x13-C-H | ||||
| 871 | 2910611006@32 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 880 | 2910611020@32 | 1.18 | 1.40 | |
| Typschild | ||||
| 888 | 160111A3H3@32 | 1.94 | 2.31 | |
