Bosch PBS 75 Zeichnungen und Teile

Genaue Typennummer:
0 603 270 003
0 603 270 003

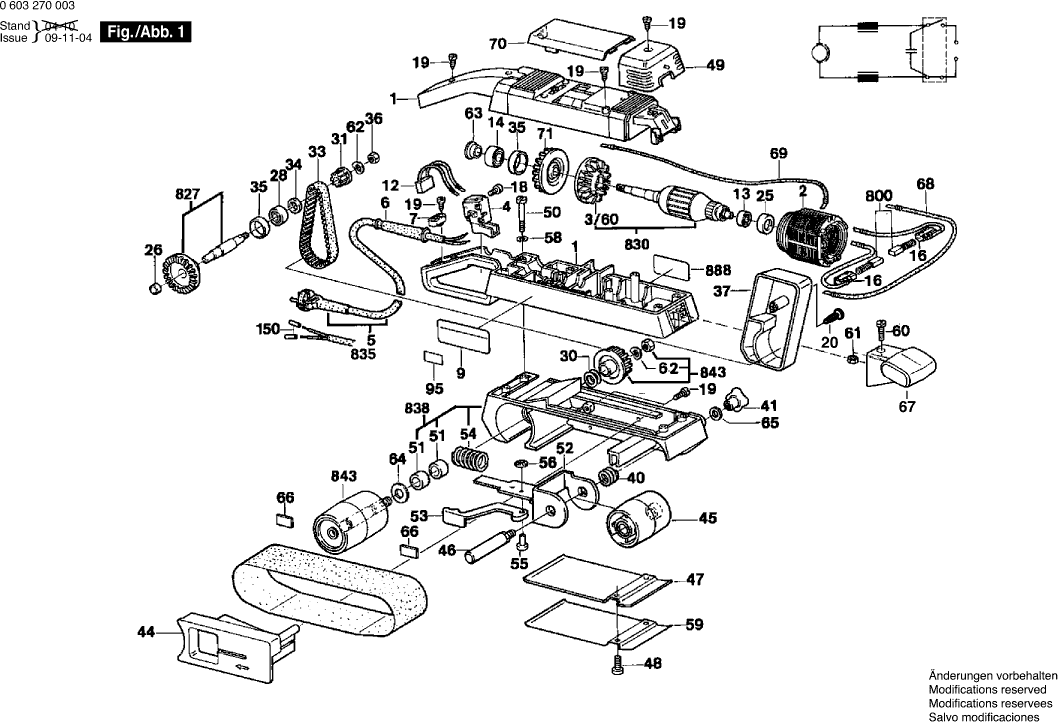

Zeichnungen der BOSCH 0603270003 ( PBS75 )
Teileliste der BOSCH 0603270003 ( PBS75 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Nicht mehr lieferbar | ||||
1 | 2605104548 | Nicht mehr lieferbar | ||
Polschuh 230-240V | ||||
2 | 2604220447 | Polschuh 230-240V | € 22.88 | |
Lüfter | ||||
3/60 | 2606610049 | Lüfter | € 1.90 | |
Schalter | ||||
4 | 2607200084 | Schalter | € 8.48 | |
Schalter | ||||
4 | 2607200260 | Schalter | € 9.47 | |
Tülle Ø6,4-Ø7,2x76 MM | ||||
6 | 2600703017 | Tülle Ø6,4-Ø7,2x76 MM | € 2.19 | |
Leitungshalter | ||||
7 | 2601035001 | Leitungshalter | € 1.31 | |
Nicht mehr lieferbar | ||||
9 | 2601110607 | Nicht mehr lieferbar | ||
Entstörfilter | ||||
12 | 1607328028 | Entstörfilter | € 4.58 | |
Flanschlager | ||||
13 | 2605805008 | Flanschlager | € 4.58 | |
Rillenkugellager 9x24x7 | ||||
14 | 1610905011 | Rillenkugellager 9x24x7 | € 13.30 | |
Bürstenhalter | ||||
16 | 2604449026 | Bürstenhalter | € 1.31 | |
Zylinderschraube M3x6,5-4.8 | ||||
18 | 2603410001 | Zylinderschraube M3x6,5-4.8 | € 1.31 | |
Schraube 4x16 | ||||
19 | 2603490022 | Schraube 4x16 | € 0.99 | |
Torx-Linsenschraube 4x20 | ||||
20 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.99 | |
Zwischenring | ||||
25 | 1600502011 | Zwischenring | € 2.19 | |
Nadellager Ø14 MM | ||||
26 | 2600910001 | Nadellager Ø14 MM | € 3.71 | |
Rillenkugellager 8x22x7 | ||||
28 | 1900905041 | Rillenkugellager 8x22x7 | € 12.02 | |
Ausgleichscheibe | ||||
30 | 2600100099 | Ausgleichscheibe | € 1.90 | |
Nicht mehr lieferbar | ||||
31 | 1606625026 | Nicht mehr lieferbar | ||
Zahnriemen Z=75 | ||||
33 | 1604736005 | Zahnriemen Z=75 | € 6.54 | |
Unterlegscheibe 8-ST | ||||
34 | 2916021013 | Unterlegscheibe 8-ST | € 1.31 | |
Zwischenring | ||||
35 | 1600206024 | Zwischenring | € 1.31 | |
Mutter M 8 | ||||
36 | 2603342010 | Mutter M 8 | € 2.19 | |
Zeskant moer | ||||
36 | 2915011007 | Zeskant moer | € 0.99 | |
Abdeckhaube SCHWARZ | ||||
37 | 1605510150 | Abdeckhaube SCHWARZ | € 3.71 | |
Druckfeder | ||||
40 | 2604630002 | Druckfeder | € 1.31 | |
Flügelmutter | ||||
41 | 2603339005 | Flügelmutter | € 2.51 | |
Nicht mehr lieferbar | ||||
44 | 1608005003 | Nicht mehr lieferbar | ||
Laufrolle | ||||
45 | 2606625900 | Laufrolle | € 15.60 | |
Achse | ||||
46 | 1603521027 | Achse | € 8.48 | |
Nicht mehr lieferbar | ||||
47 | 1601098005 | Nicht mehr lieferbar | ||
Zylinderschraube DIN 84-M5x10-4.8 | ||||
48 | 2603410045 | Zylinderschraube DIN 84-M5x10-4.8 | € 1.90 | |
Bürstendeckel SCHWARZ | ||||
49 | 1605500122 | Bürstendeckel SCHWARZ | € 5.27 | |
Zylinderschraube DIN 84-BM5x40-5.8 | ||||
50 | 2910011170 | Zylinderschraube DIN 84-BM5x40-5.8 | € 1.31 | |
Nicht mehr lieferbar | ||||
51 | 1900301018 | Nicht mehr lieferbar | ||
Lagerbrücke | ||||
52 | 1605807013 | Lagerbrücke | € 7.33 | |
Spannhebel SCHWARZ | ||||
53 | 1602098006 | Spannhebel SCHWARZ | € 2.19 | |
Druckfeder | ||||
54 | 1604619017 | Druckfeder | € 1.90 | |
Halbrundniet | ||||
55 | 2917030110 | Halbrundniet | € 2.19 | |
Sicherungsscheibe | ||||
56 | 1600146001 | Sicherungsscheibe | € 1.31 | |
Nicht mehr lieferbar | ||||
58 | 2916060006 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
59 | 1601098006 | Nicht mehr lieferbar | ||
Zylinderschraube DIN 84-AM4x16-8.8 | ||||
60 | 2910021126 | Zylinderschraube DIN 84-AM4x16-8.8 | € 0.99 | |
Sechskantmutter DIN 934 -M4-m-8 | ||||
61 | 2915011005 | Sechskantmutter DIN 934 -M4-m-8 | € 0.99 | |
Nicht mehr lieferbar | ||||
62 | 2916061007 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
63 | 1600322034 | Nicht mehr lieferbar | ||
Ausgleichscheibe 0,3 MM DICK | ||||
64 | 1600101618 | Ausgleichscheibe 0,3 MM DICK | € 1.31 | |
Ausgleichscheibe 0,3 MM | ||||
64 | 2600100627 | Ausgleichscheibe 0,3 MM | € 1.31 | |
Keramikplatte | ||||
66 | 1601010007 | Keramikplatte | € 2.19 | |
Handgriff SCHWARZ | ||||
67 | 1605133036 | Handgriff SCHWARZ | € 6.54 | |
Verbindungskabel L=410 MM WEISS | ||||
68 | 1604438018 | Verbindungskabel L=410 MM WEISS | € 1.31 | |
Verbindungskabel L=373 MM WEISS | ||||
69 | 1604448000 | Verbindungskabel L=373 MM WEISS | € 1.90 | |
Gehäusedeckel SCHWARZ | ||||
70 | 1605500120 | Gehäusedeckel SCHWARZ | € 2.19 | |
Lüfter | ||||
71 | 1606610120 | Lüfter | € 2.19 | |
Filterzak PBS 75 | ||||
650 | 1605411025 | Filterzak PBS 75 | € 27.29 | |
Nicht mehr lieferbar | ||||
650/1 | 1608045015 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
650/2 | 2600139001 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
650/4 | 2600290013 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
650/6 | 2601314002 | Nicht mehr lieferbar | ||
Torx-Linsenschraube 3x10 | ||||
650/7 | 2603490017 | Torx-Linsenschraube 3x10 | € 1.90 | |
Zylinderschraube DIN 84-AM4x18-5.8 | ||||
650/8 | 2910011128 | Zylinderschraube DIN 84-AM4x18-5.8 | € 0.99 | |
Nicht mehr lieferbar | ||||
650/9 | 2915051104 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/1 | 1600306008 | Nicht mehr lieferbar | ||
O-Ring 4,0x1,5 MM | ||||
701/1 | 1610210043 | O-Ring 4,0x1,5 MM | € 1.31 | |
Unterlegscheibe DIN 125-A 6,4-ST | ||||
701/2 | 2916011014 | Unterlegscheibe DIN 125-A 6,4-ST | € 0.99 | |
Flügelschraube M 6x16 MM | ||||
701/3 | 2603480003 | Flügelschraube M 6x16 MM | € 2.19 | |
Anschlagwinkel | ||||
701/4 | 1601332018 | Anschlagwinkel | € 3.05 | |
Flachrundschraube DIN 603-M6x25 | ||||
701/5 | 2910281203 | Flachrundschraube DIN 603-M6x25 | € 2.19 | |
Flügelmutter M6 | ||||
701/6 | 1603339006 | Flügelmutter M6 | € 1.90 | |
Nicht mehr lieferbar | ||||
701/7 | 2910281196 | Nicht mehr lieferbar | ||
Unterlegscheibe DIN 125-A4,3-ST | ||||
701/9 | 2916011010 | Unterlegscheibe DIN 125-A4,3-ST | € 0.99 | |
Kohlebürste | ||||
800 | 1607014117 | Kohlebürste | € 8.48 | |
Tellerrad Z=45 | ||||
827 | 2606333900 | Tellerrad Z=45 | € 17.61 | |
Nicht mehr lieferbar | ||||
830 | 1604010252 | Nicht mehr lieferbar | ||
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 R | ||||
835 | 1607000386 | Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 R | € 17.61 | |
Gerätegehäuse | ||||
838 | 2605190900 | Gerätegehäuse | € 50.22 | |
Nicht mehr lieferbar | ||||
843 | 2606625906 | Nicht mehr lieferbar | ||
Typschild | ||||
888 | 160111A3H3 | Typschild | € 2.19 |
