Bosch HBH 12-50 Zeichnungen und Teile
Genaue Typennummer:
0 612 204 001
0 612 204 001

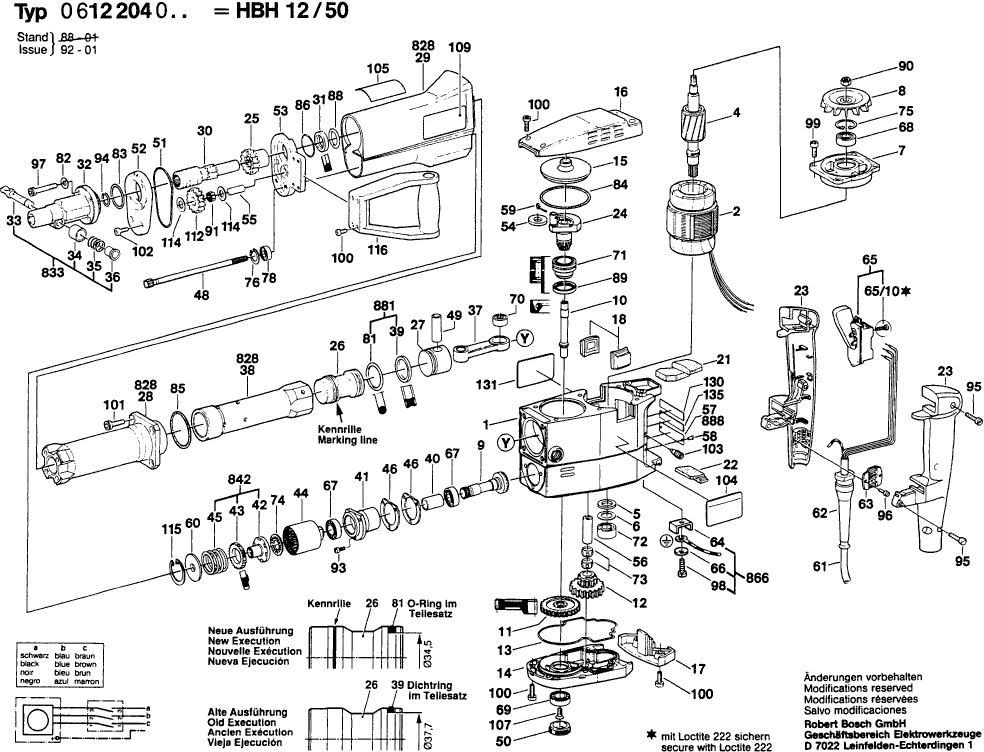

Zeichnungen der BOSCH 0612204001 ( HBH12-50 )
Teileliste der BOSCH 0612204001 ( HBH12-50 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 1615106048 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 1614229154 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4 | 1614080024 | Nicht mehr lieferbar | ||
| Dichtscheibe | ||||
| 5 | 1610108012 | Dichtscheibe | € 1.19 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 6 | 1610102013 | Ausgleichscheibe 1,0 MM DICK | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 7 | 1615805066 | Nicht mehr lieferbar | ||
| Lüfter | ||||
| 8 | 1616610045 | Lüfter | € 34.00 | |
| Kegelrad Z=28 | ||||
| 9 | 1616333016 | Kegelrad Z=28 | € 68.35 | |
| Radwelle | ||||
| 10 | 1613159007 | Radwelle | € 50.38 | |
| Stirnrad Z=40 | ||||
| 11 | 1616317035 | Stirnrad Z=40 | € 37.45 | |
| Stirnrad Z=46/26 | ||||
| 12 | 1616328024 | Stirnrad Z=46/26 | € 115.14 | |
| Dichtrahmen | ||||
| 13 | 1611015023 | Dichtrahmen | € 5.41 | |
| Getriebedeckel | ||||
| 14 | 1615808050 | Getriebedeckel | € 50.38 | |
| Verschlussdeckel | ||||
| 15 | 1615500168 | Verschlussdeckel | € 2.28 | |
| Lüfterdeckel | ||||
| 16 | 1615500276 | Lüfterdeckel | € 37.45 | |
| Schalterdeckel | ||||
| 17 | 1615500261 | Schalterdeckel | € 6.64 | |
| Verschlussdeckel | ||||
| 18 | 1615500282 | Verschlussdeckel | € 2.28 | |
| Gummiplatte | ||||
| 21 | 1612392001 | Gummiplatte | € 3.36 | |
| Gummiplatte | ||||
| 22 | 1612392000 | Gummiplatte | € 3.36 | |
| Handgriff SCHWARZ | ||||
| 23 | 1615133025 | Handgriff SCHWARZ | € 20.77 | |
| Nicht mehr lieferbar | ||||
| 24 | 1616110029 | Nicht mehr lieferbar | ||
| Mitnehmer Z=11/31 | ||||
| 25 | 1616490024 | Mitnehmer Z=11/31 | € 68.35 | |
| Schläger | ||||
| 26 | 1618710058 | Schläger | € 45.54 | |
| Hammerkolben | ||||
| 27 | 1618700047 | Hammerkolben | € 24.13 | |
| Nicht mehr lieferbar | ||||
| 29 | 1615190019 | Nicht mehr lieferbar | ||
| Bohrhalter Z=12 | ||||
| 30 | 1618598100 | Bohrhalter Z=12 | € 93.06 | |
| Anschlagscheibe | ||||
| 31 | 3606100101 | Anschlagscheibe | € 9.69 | |
| Nicht mehr lieferbar | ||||
| 37 | 1612001029 | Nicht mehr lieferbar | ||
| Distanzhülse | ||||
| 40 | 1610400020 | Distanzhülse | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 41 | 1615801022 | Nicht mehr lieferbar | ||
| Kupplungsteil SW22 | ||||
| 44 | 1616409005 | Kupplungsteil SW22 | € 74.92 | |
| Nicht mehr lieferbar | ||||
| 45 | 1614619006 | Nicht mehr lieferbar | ||
| Ausgleichscheibe Ø40,2xØ60x0,3 MM | ||||
| 46 | 1610134004 | Ausgleichscheibe Ø40,2xØ60x0,3 MM | € 3.36 | |
| Zahnwelle Z= 8/8 | ||||
| 48 | 1613060009 | Zahnwelle Z= 8/8 | € 68.35 | |
| Kolbenbolzen | ||||
| 49 | 1610300058 | Kolbenbolzen | € 2.28 | |
| Verschlussschraube | ||||
| 50 | 1613465003 | Verschlussschraube | € 10.91 | |
| Dichtring | ||||
| 51 | 1610210048 | Dichtring | € 2.28 | |
| Getriebegehäuse | ||||
| 52 | 1615806066 | Getriebegehäuse | € 45.54 | |
| Getriebegehäuse | ||||
| 53 | 1615806064 | Getriebegehäuse | € 171.62 | |
| Abdeckscheibe Ø12xØ26x2,0 MM | ||||
| 54 | 1610113005 | Abdeckscheibe Ø12xØ26x2,0 MM | € 1.19 | |
| Lagerbolzen | ||||
| 55 | 1610300052 | Lagerbolzen | € 4.15 | |
| Lagerbolzen | ||||
| 56 | 1610300057 | Lagerbolzen | € 5.41 | |
| Halbrundkerbnagel 2x6 DIN 1476-ST | ||||
| 58 | 2917721034 | Halbrundkerbnagel 2x6 DIN 1476-ST | € 0.99 | |
| Splint 3,2x18 DIN 94-ST | ||||
| 59 | 1904681350 | Splint 3,2x18 DIN 94-ST | € 1.19 | |
| Abdeckscheibe 2,0 MM DICK | ||||
| 60 | 1610101010 | Abdeckscheibe 2,0 MM DICK | € 2.28 | |
| Netzanschlussleitung 5m 4 x 1,0mm | ||||
| 61 | 1614462078 | Netzanschlussleitung 5m 4 x 1,0mm | € 103.60 | |
| Tülle Ø11,5-Ø15,0x150 MM | ||||
| 62 | 1600703009 | Tülle Ø11,5-Ø15,0x150 MM | € 4.15 | |
| Befestigungsschelle | ||||
| 63 | 1611302013 | Befestigungsschelle | € 1.19 | |
| Ein/Aus-Schalter | ||||
| 65 | 1617200024 | Ein/Aus-Schalter | € 34.00 | |
| Rillenkugellager 17x35x10 | ||||
| 67 | 1900905163 | Rillenkugellager 17x35x10 | € 8.58 | |
| Rillenkugellager 10x32x12 | ||||
| 68 | 1610905001 | Rillenkugellager 10x32x12 | € 12.07 | |
| Nicht mehr lieferbar | ||||
| 69 | 1900900302 | Nicht mehr lieferbar | ||
| Nadellager | ||||
| 70 | 1610910049 | Nadellager | € 24.13 | |
| Nadellager | ||||
| 71 | 1610910060 | Nadellager | € 27.27 | |
| Nadellager | ||||
| 72 | 1610910007 | Nadellager | € 15.97 | |
| Nadelkranz | ||||
| 73 | 1610913001 | Nadelkranz | € 8.58 | |
| Axialnadelkranz | ||||
| 74 | 1600920000 | Axialnadelkranz | € 4.15 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 75 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.73 | |
| Sicherungsring DIN 472-26x1,2 MM | ||||
| 76 | 2916660010 | Sicherungsring DIN 472-26x1,2 MM | € 0.99 | |
| Rillenkugellager 10x26x8 | ||||
| 78 | 1900905159 | Rillenkugellager 10x26x8 | € 24.13 | |
| Federring DIN 128-A8-FST | ||||
| 82 | 2916690007 | Federring DIN 128-A8-FST | € 0.99 | |
| O-Ring 35x2,5MM | ||||
| 83 | 1900210136 | O-Ring 35x2,5MM | € 2.76 | |
| O-Ring 70x3 MM | ||||
| 84 | 1900210160 | O-Ring 70x3 MM | € 4.78 | |
| O-Ring 55x3 MM | ||||
| 85 | 1900210152 | O-Ring 55x3 MM | € 2.76 | |
| O-Ring 30x2 MM | ||||
| 86 | 1900210130 | O-Ring 30x2 MM | € 2.76 | |
| O-Ring 22,0x6,0 MM | ||||
| 88 | 1610210042 | O-Ring 22,0x6,0 MM | € 1.19 | |
| Wellendichtring A 30x42x7 DIN 3760 | ||||
| 89 | 2916740053 | Wellendichtring A 30x42x7 DIN 3760 | € 12.07 | |
| Sechskantmutter DIN 985-M8-8 | ||||
| 90 | 2915061005 | Sechskantmutter DIN 985-M8-8 | € 1.99 | |
| Nadelkranz | ||||
| 91 | 1610913006 | Nadelkranz | € 4.15 | |
| Innensechskantschraube DIN 912-M5X16-8.8 | ||||
| 93 | 2910141158 | Innensechskantschraube DIN 912-M5X16-8.8 | € 0.99 | |
| Sprengring DIN 9045-24 | ||||
| 94 | 2916601012 | Sprengring DIN 9045-24 | € 2.28 | |
| Linsenschraube 4x18 MM,TORX T20 | ||||
| 95 | 2914201506 | Linsenschraube 4x18 MM,TORX T20 | € 0.99 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 96 | 2910021118 | Zylinderschraube DIN 84-AM4x8-8.8 | € 0.99 | |
| Innensechskantschraube M 8x50 MM | ||||
| 97 | 1613414007 | Innensechskantschraube M 8x50 MM | € 1.73 | |
| Innensechskantschraube DIN 912-M6x20-8.8 | ||||
| 99 | 2910141201 | Innensechskantschraube DIN 912-M6x20-8.8 | € 1.99 | |
| Innensechskantschraube DIN 912-M6x20-8.8 | ||||
| 100 | 2910141201 | Innensechskantschraube DIN 912-M6x20-8.8 | € 1.99 | |
| Innensechskantschraube DIN 912-M8x25-8.8 | ||||
| 101 | 2910141244 | Innensechskantschraube DIN 912-M8x25-8.8 | € 1.19 | |
| Innensechskantschraube DIN 912-M5X16-8.8 | ||||
| 102 | 2910141158 | Innensechskantschraube DIN 912-M5X16-8.8 | € 0.99 | |
| Gewindestift DIN 915-M8x16-45H | ||||
| 103 | 2912081238 | Gewindestift DIN 915-M8x16-45H | € 1.19 | |
| Firmenschild | ||||
| 104 | 1611110492 | Firmenschild | € 1.99 | |
| Nicht mehr lieferbar | ||||
| 105 | 1611110493 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 107 | 2910540238 | Nicht mehr lieferbar | ||
| Hinweisschild | ||||
| 109 | 1611110489 | Hinweisschild | € 2.76 | |
| Nicht mehr lieferbar | ||||
| 112 | 1616317027 | Nicht mehr lieferbar | ||
| Ausgleichscheibe 0,3 MM DICK | ||||
| 114 | 1600101641 | Ausgleichscheibe 0,3 MM DICK | € 2.76 | |
| Sicherungsring DIN 472-45x1,75MM | ||||
| 115 | 2916660020 | Sicherungsring DIN 472-45x1,75MM | € 1.19 | |
| Nicht mehr lieferbar | ||||
| 130 | 1601110265 | Nicht mehr lieferbar | ||
| Firmenschild | ||||
| 131 | 1611110488 | Firmenschild | € 2.28 | |
| Hinweisschild | ||||
| 135 | 1611110387 | Hinweisschild | € 1.19 | |
| Nicht mehr lieferbar | ||||
| 650 | 1617000051 | Nicht mehr lieferbar | ||
| Winkelschraubendreher DIN 911;SW6 | ||||
| 650/10 | 1907950007 | Winkelschraubendreher DIN 911;SW6 | € 4.15 | |
| Nicht mehr lieferbar | ||||
| 650/20 | 1610508014 | Nicht mehr lieferbar | ||
| Zusatzhandgriff M14 SCHWARZ | ||||
| 650/30 | 1602025022 | Zusatzhandgriff M14 SCHWARZ | € 12.07 | |
| Zusatzhandgriff M14, Ø37x115 MM SCHWARZ | ||||
| 650/30 | 1602025030 | Zusatzhandgriff M14, Ø37x115 MM SCHWARZ | € 14.15 | |
| Haltestab M18 /M14 | ||||
| 650/40 | 1610762003 | Haltestab M18 /M14 | € 24.13 | |
| Nicht mehr lieferbar | ||||
| 650/50 | 1610508013 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 651 | 1615438107 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 813 | 1617000158 | Nicht mehr lieferbar | ||
| Teilesatz | ||||
| 816 | 1617000101 | Teilesatz | € 24.13 | |
| Teilesatz | ||||
| 828 | 1617000916 | Teilesatz | € 448.83 | |
| Nicht mehr lieferbar | ||||
| 832 | 1617000100 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 833 | 1617000014 | Nicht mehr lieferbar | ||
| Teilesatz | ||||
| 842 | 1617000091 | Teilesatz | € 82.81 | |
| Klemmbügel | ||||
| 866 | 1617000156 | Klemmbügel | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 881 | 1617000172 | Nicht mehr lieferbar | ||
| Typschild | ||||
| 888 | 160111A3H3 | Typschild | € 1.99 | |
