Bosch GWS 9-125 CS Zeichnungen und Teile
Genaue Typennummer:
0 601 343 003
0 601 343 003

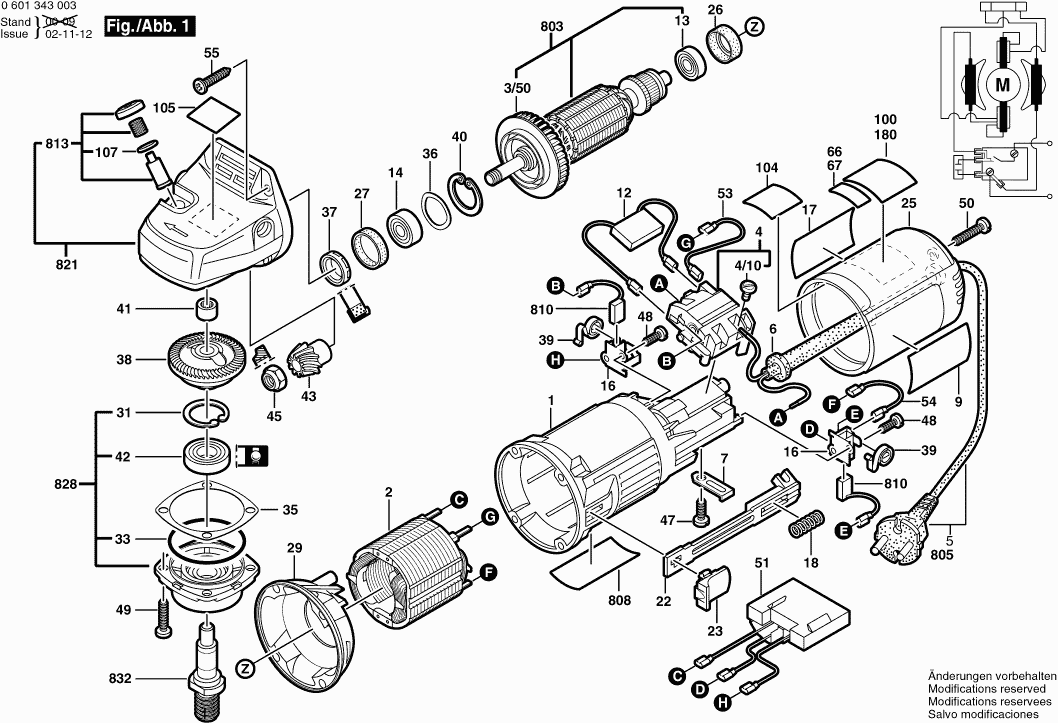

Zeichnungen der BOSCH 0601343003 ( GWS9-125CS )
Teileliste der BOSCH 0601343003 ( GWS9-125CS )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 1 | 16051082CC | Motorgehäuse | € 10.91 | |
| Polschuh 220-230V | ||||
| 2 | 1604220220 | Polschuh 220-230V | € 34.00 | |
| Lüfter | ||||
| 3/50 | 1606610121 | Lüfter | € 1.19 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200086 | Ein/Aus-Schalter | € 8.58 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 4/10 | 2910110048 | Flachkopfschraube DIN 85-AM3x6-CUZN | € 0.99 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 1.99 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | Befestigungsschelle | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 9 | 1601110607 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 12 | 1607328029 | Nicht mehr lieferbar | ||
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | Kugellager 7x19x6 | € 4.15 | |
| Kugellager 7x22x7 | ||||
| 14 | 1900905018 | Kugellager 7x22x7 | € 14.15 | |
| Bürstenhalter | ||||
| 16 | 1600A003G4 | Bürstenhalter | € 1.99 | |
| Firmenschild | ||||
| 17 | 1601110608 | Firmenschild | € 1.19 | |
| Druckfeder | ||||
| 18 | 1604611026 | Druckfeder | € 0.99 | |
| Verstellschieber | ||||
| 22 | 1602319002 | Verstellschieber | € 1.19 | |
| Schaltergriff SCHWARZ | ||||
| 23 | 1602026057 | Schaltergriff SCHWARZ | € 1.19 | |
| Nicht mehr lieferbar | ||||
| 25 | 1600508006 | Nicht mehr lieferbar | ||
| Gummibuchse | ||||
| 26 | 1600502020 | Gummibuchse | € 1.19 | |
| Gummiring | ||||
| 27 | 1600206025 | Gummiring | € 1.73 | |
| Luftleitring | ||||
| 29 | 1601328005 | Luftleitring | € 1.73 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 31 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.73 | |
| O-Ring 46,0x1,1 MM ROT | ||||
| 33 | 3600210124 | O-Ring 46,0x1,1 MM ROT | € 1.99 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136010 | Ausgleichscheibe 0,2 MM DICK | € 1.99 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136011 | Ausgleichscheibe 0,3 MM DICK | € 1.19 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136012 | Ausgleichscheibe 0,1 MM DICK | € 0.99 | |
| Federscheibe | ||||
| 36 | 1600150011 | Federscheibe | € 0.99 | |
| Radial-Wellendichtring | ||||
| 37 | 1600290016 | Radial-Wellendichtring | € 1.99 | |
| Tellerrad Z=36 | ||||
| 38 | 1606333601 | Tellerrad Z=36 | € 7.70 | |
| Spiralfeder | ||||
| 39 | 1604652013 | Spiralfeder | € 1.19 | |
| Sicherungsring DIN 472-25x1,2MM | ||||
| 40 | 2916660009 | Sicherungsring DIN 472-25x1,2MM | € 1.19 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 41 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 4.15 | |
| Rillenkugellager 12x32x10 | ||||
| 42 | 1600905006 | Rillenkugellager 12x32x10 | € 9.69 | |
| Kegelrad Z=11 | ||||
| 43 | 1606333242 | Kegelrad Z=11 | € 45.54 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.19 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 47 | 2910211018 | Blechschraube Din 7971-st3,9x13-f | € 0.99 | |
| Blechschraube DIN 7971-ST2,9x9,5-F | ||||
| 48 | 2910211005 | Blechschraube DIN 7971-ST2,9x9,5-F | € 0.99 | |
| Gewindefurchschraube | ||||
| 49 | 1603435026 | Gewindefurchschraube | € 1.19 | |
| Blechschraube DIN 7971-ST3,9x22-F | ||||
| 50 | 2910211021 | Blechschraube DIN 7971-ST3,9x22-F | € 1.73 | |
| Nicht mehr lieferbar | ||||
| 51 | 1607233013 | Nicht mehr lieferbar | ||
| Verbindungsleitung L=95 MM WEISS | ||||
| 53 | 1604448005 | Verbindungsleitung L=95 MM WEISS | € 2.28 | |
| Verbindungsleitung L=40 MM WEISS | ||||
| 54 | 1604448006 | Verbindungsleitung L=40 MM WEISS | € 2.28 | |
| Blechschraube DIN7981-ST3,9x22-C-Z | ||||
| 55 | 2912401021 | Blechschraube DIN7981-ST3,9x22-C-Z | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 100 | 1601110378 | Nicht mehr lieferbar | ||
| Hinweisschild | ||||
| 105 | 1601110470 | Hinweisschild | € 1.19 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 107 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
| Rundmutter M14 | ||||
| 650/20 | 1603345043 | Rundmutter M14 | € 6.64 | |
| Zweilochmutterndreher | ||||
| 650/30 | 1607950052 | Zweilochmutterndreher | € 2.76 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 4.15 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | O-Ring 20,35x1,78 MM | € 0.99 | |
| Zusatzhandgriff M10 | ||||
| 651/10 | 1602025027 | Zusatzhandgriff M10 | € 5.41 | |
| Schutzhaube | ||||
| 652 | 1600A0136N | Schutzhaube | € 20.77 | |
| Innensechskantschraube DIN 912-M6x16-8.8 | ||||
| 652/20 | 2910141197 | Innensechskantschraube DIN 912-M6x16-8.8 | € 0.99 | |
| Anker Mit Lüfter 220-230V | ||||
| 803 | 1604010248 | Anker Mit Lüfter 220-230V | € 37.45 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | € 20.77 | |
| Typschild | ||||
| 808 | 160111A3H3 | Typschild | € 1.99 | |
| Kohlebürstensatz | ||||
| 810 | 1607014116 | Kohlebürstensatz | € 8.58 | |
| Druckknopf SCHWARZ | ||||
| 813 | 1607000253 | Druckknopf SCHWARZ | € 1.73 | |
| Getriebegehäuse | ||||
| 821 | 1605806480 | Getriebegehäuse | € 45.54 | |
| Lagerflansch | ||||
| 828 | 1607000936 | Lagerflansch | € 24.13 | |
| Schleifspindel | ||||
| 832 | 1607000D6A | Schleifspindel | € 5.93 | |
