Bosch GWS 9-125 C Zeichnungen und Teile

Genaue Typennummer:
0 601 348 603
0 601 348 603

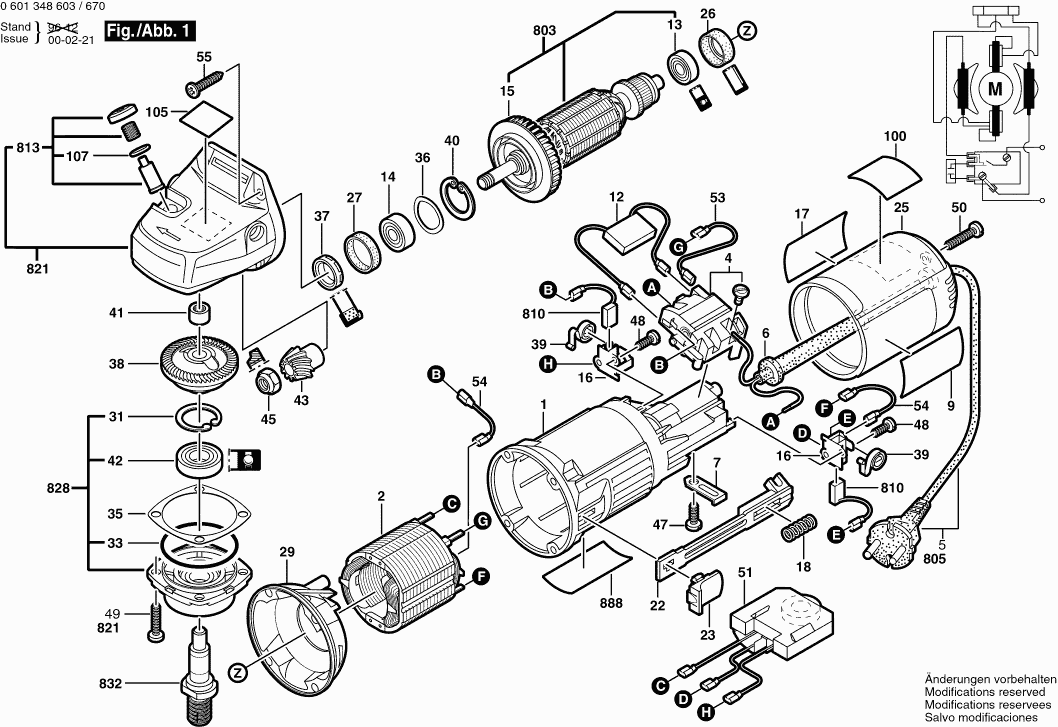

Zeichnungen der BOSCH 0601348603 ( GWS9-125C )
Teileliste der BOSCH 0601348603 ( GWS9-125C )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Motorgehäuse | ||||
1 | 16051082CC | Motorgehäuse | € 12.02 | |
Polschuh 220-230V | ||||
2 | 1604220220 | Polschuh 220-230V | € 37.47 | |
Ein/Aus-Schalter | ||||
4 | 1607200086 | Ein/Aus-Schalter | € 9.47 | |
Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
4/10 | 2910110048 | Flachkopfschraube DIN 85-AM3x6-CUZN | € 0.99 | |
Tülle Ø7,6-Ø8,2x95 MM | ||||
6 | 2600703013 | Tülle Ø7,6-Ø8,2x95 MM | € 2.19 | |
Befestigungsschelle | ||||
7 | 1601302017 | Befestigungsschelle | € 0.99 | |
Nicht mehr lieferbar | ||||
9 | 1601110780 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
12 | 1607328029 | Nicht mehr lieferbar | ||
Kugellager 7x19x6 | ||||
13 | 2600905032 | Kugellager 7x19x6 | € 4.58 | |
Rillenkugellager 8x22x7 | ||||
14 | 1600905011 | Rillenkugellager 8x22x7 | € 5.27 | |
Lüfter | ||||
15 | 1606610121 | Lüfter | € 1.31 | |
Bürstenhalter | ||||
16 | 1600A003G4 | Bürstenhalter | € 3.05 | |
Nicht mehr lieferbar | ||||
17 | 1601110781 | Nicht mehr lieferbar | ||
Druckfeder | ||||
18 | 1604611026 | Druckfeder | € 0.99 | |
Verstellschieber | ||||
22 | 1602319002 | Verstellschieber | € 2.19 | |
Schaltergriff SCHWARZ | ||||
23 | 1602026057 | Schaltergriff SCHWARZ | € 1.31 | |
Gehäusedeckel BLAU | ||||
25 | 1600508010 | Gehäusedeckel BLAU | € 6.54 | |
Gummibuchse | ||||
26 | 1600502020 | Gummibuchse | € 2.19 | |
Gummiring | ||||
27 | 1600206025 | Gummiring | € 1.90 | |
Luftleitring | ||||
29 | 1601328005 | Luftleitring | € 2.19 | |
Sicherungsbügel DIN 472-32x1,2 MM | ||||
31 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.90 | |
O-Ring 46,0x1,1 MM ROT | ||||
33 | 3600210124 | O-Ring 46,0x1,1 MM ROT | € 2.51 | |
Ausgleichscheibe 0,2 MM DICK | ||||
35 | 1600136010 | Ausgleichscheibe 0,2 MM DICK | € 2.19 | |
Ausgleichscheibe 0,3 MM DICK | ||||
35 | 1600136011 | Ausgleichscheibe 0,3 MM DICK | € 1.90 | |
Ausgleichscheibe 0,1 MM DICK | ||||
35 | 1600136012 | Ausgleichscheibe 0,1 MM DICK | € 0.99 | |
Federscheibe | ||||
36 | 1600150011 | Federscheibe | € 0.99 | |
Radial-Wellendichtring | ||||
37 | 1600290016 | Radial-Wellendichtring | € 2.19 | |
Tellerrad Z=36 | ||||
38 | 1606333601 | Tellerrad Z=36 | € 6.54 | |
Spiralfeder | ||||
39 | 1604652013 | Spiralfeder | € 1.31 | |
Sicherungsring DIN 472-25x1,2MM | ||||
40 | 2916660009 | Sicherungsring DIN 472-25x1,2MM | € 1.90 | |
Nadelhülse Ø8xØ12x8 MM | ||||
41 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 4.58 | |
Rillenkugellager 12x32x10 | ||||
42 | 1600905006 | Rillenkugellager 12x32x10 | € 10.69 | |
Kegelrad Z=11 | ||||
43 | 1606333242 | Kegelrad Z=11 | € 50.22 | |
Sechskantmutter M7, SW10 | ||||
45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.31 | |
Blechschraube Din 7971-st3,9x13-f | ||||
47 | 2910211018 | Blechschraube Din 7971-st3,9x13-f | € 0.99 | |
Blechschraube DIN 7971-ST2,9x9,5-F | ||||
48 | 2910211005 | Blechschraube DIN 7971-ST2,9x9,5-F | € 0.99 | |
Gewindefurchschraube | ||||
49 | 1603435026 | Gewindefurchschraube | € 1.90 | |
Blechschraube DIN 7971-ST3,9x22-F | ||||
50 | 2910211021 | Blechschraube DIN 7971-ST3,9x22-F | € 1.31 | |
Drehzahlregler 220-230V | ||||
51 | 1607233008 | Drehzahlregler 220-230V | € 26.61 | |
Verbindungskabel | ||||
53 | 1604448015 | Verbindungskabel | € 0.99 | |
Verbindungsleitung L=40 MM WEISS | ||||
54 | 1604448006 | Verbindungsleitung L=40 MM WEISS | € 2.19 | |
Blechschraube DIN7981-ST3,9x22-C-Z | ||||
55 | 2912401021 | Blechschraube DIN7981-ST3,9x22-C-Z | € 0.99 | |
Nicht mehr lieferbar | ||||
100 | 1601110310 | Nicht mehr lieferbar | ||
Hinweisschild | ||||
105 | 1601110470 | Hinweisschild | € 0.99 | |
O-Ring 4,5x1,0 MM BLAU | ||||
107 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
Zweilochmutterndreher | ||||
650/30 | 1607950052 | Zweilochmutterndreher | € 3.05 | |
Aufspannflansch Ø22,3xØ42 MM | ||||
650/50 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 4.58 | |
O-Ring 20,35x1,78 MM | ||||
650/50/20 | 1600210039 | O-Ring 20,35x1,78 MM | € 1.90 | |
Nicht mehr lieferbar | ||||
652/20 | 2910022197 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700 | 1607000172 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700 | 1608135004 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/10 | 1605510113 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
700/20 | 1608135004 | Nicht mehr lieferbar | ||
Winkelschraubendreher Din 911-sw5 Schwarz | ||||
700/30 | 1907950006 | Winkelschraubendreher Din 911-sw5 Schwarz | € 3.71 | |
INBUSSLUITINGEN | ||||
700/30 | 2610364015 | INBUSSLUITINGEN | € 3.05 | |
Extra Handgreep | ||||
750/10 | 160202509T | Extra Handgreep | € 3.05 | |
Spanmoer | ||||
750/20 | 1603340040 | Spanmoer | € 10.23 | |
Nicht mehr lieferbar | ||||
752 | 1605510113 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
752 | 1605510117 | Nicht mehr lieferbar | ||
Schnellspannmutter | ||||
753 | 1600A016PP | Schnellspannmutter | € 41.28 | |
Anker Mit Lüfter 220-230V | ||||
803 | 1604010248 | Anker Mit Lüfter 220-230V | € 41.28 | |
Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
805 | 1607000385 | Netzanschlussleitung EU 2,6m 2 x 1,0 mm | € 13.30 | |
Kohlebürstensatz | ||||
810 | 1607014116 | Kohlebürstensatz | € 9.47 | |
Druckknopf SCHWARZ | ||||
813 | 1607000253 | Druckknopf SCHWARZ | € 1.90 | |
Getriebegehäuse | ||||
821 | 1605806480 | Getriebegehäuse | € 50.22 | |
Lagerflansch | ||||
828 | 1607000936 | Lagerflansch | € 26.61 | |
Ersatzteilgruppe | ||||
832 | 1607000944 | Ersatzteilgruppe | € 13.30 | |
Typschild | ||||
888 | 160111A3H3 | Typschild | € 2.19 |
