Bosch GWS 18V-125 SC Zeichnungen und Teile

Suche nach Teilen:
Bosch
Genaue Typennummer:
3 601 JG3 400

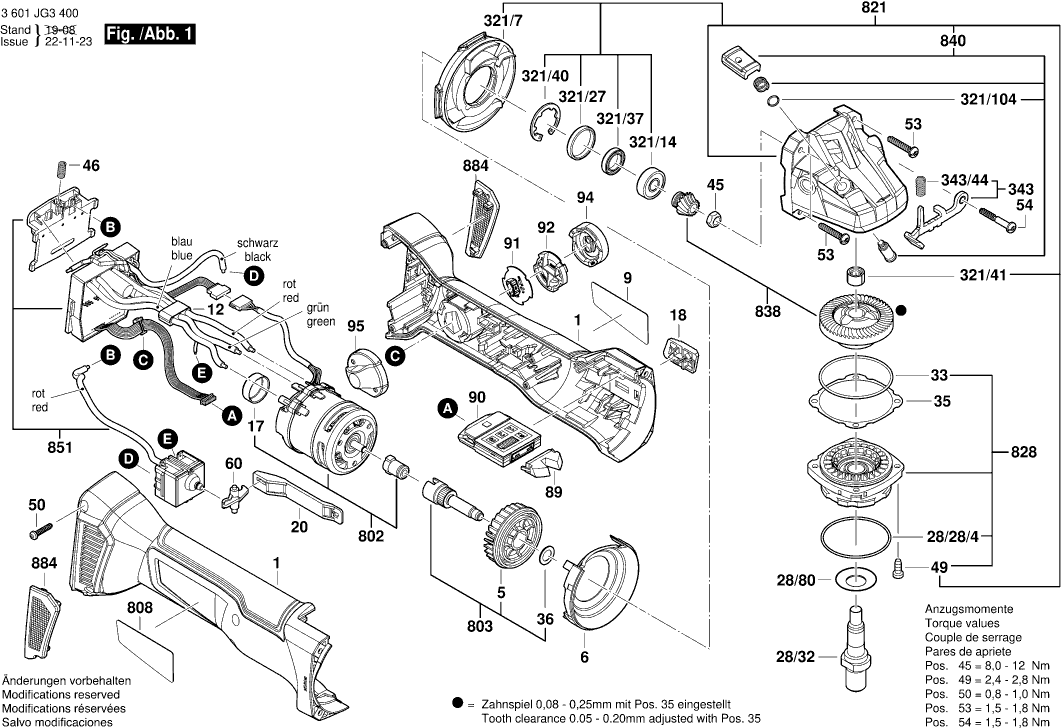

Zeichnungen der BOSCH 3601JG3400 ( GWS18V-125SC )

Teileliste der BOSCH 3601JG3400 ( GWS18V-125SC )

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Motorgehäuse
116051082DUMotorgehäuse€ 20.16
Lüfter
5160661016ELüfter€ 2.28
Luftleitring
61600591065Luftleitring€ 1.99
Firmenschild
9160111C12EFirmenschild€ 1.99
Ferrit
121600A00RK2Ferrit€ 1.73
Abdeckkappe
171600100P12Abdeckkappe€ 1.19
Schaltergriff
181600A00P2PSchaltergriff€ 1.73
Verstellschieber
201600A00P14Verstellschieber€ 1.19
O-Ring 47,0x1,5 MM
28/28/43600210109O-Ring 47,0x1,5 MM€ 1.73
Schleifspindel
28/321607000D6ASchleifspindel€ 5.93
Abdeckscheibe
28/801619P09390Abdeckscheibe€ 1.73
O-Ring 46,0x1,1 MM
331600210035O-Ring 46,0x1,1 MM€ 1.19
Ausgleichscheibe 0,1 MM DICK
351600136013Ausgleichscheibe 0,1 MM DICK€ 1.99
Ausgleichscheibe 0,2 MM DICK
351600136014Ausgleichscheibe 0,2 MM DICK€ 1.99
Ausgleichscheibe 0,3 MM DICK
351600136015Ausgleichscheibe 0,3 MM DICK€ 1.99
Ausgleichscheibe 0,15 MM DICK
351600136020Ausgleichscheibe 0,15 MM DICK€ 2.76
Vorlegscheibe
361610100023Vorlegscheibe€ 0.99
Sechskantmutter M7, SW10
451603300016Sechskantmutter M7, SW10€ 1.19
Druckfeder
461609280477Druckfeder€ 1.19
Gewindefurchschraube M4x16
492914491410Gewindefurchschraube M4x16€ 0.99
Gewindefurchschraube
501603435071Gewindefurchschraube€ 0.99
Torx-Linsenschraube
531603435078Torx-Linsenschraube€ 0.99
Torx-Linsenschraube 4x30
541603414026Torx-Linsenschraube 4x30€ 0.99
Umlenkhebel
601600A00P18Umlenkhebel€ 0.99
Lichtleiter
891600A00P2MLichtleiter€ 1.73
Nicht mehr lieferbar
9016072335LXNicht mehr lieferbar
Elektronikmodul
911607503438Elektronikmodul€ 12.07
Abdeckblende
921600A00M53Abdeckblende€ 0.99
Deckel
9416055002BVDeckel€ 1.73
Abdeckung
951600A00P1BAbdeckung€ 0.99
O-Ring 4,5x1,0 MM BLAU
321/1041600210044O-Ring 4,5x1,0 MM BLAU€ 0.99
Rillenkugellager 8x22x7
321/141600905032Rillenkugellager 8x22x7€ 4.78
Gummiring
321/271600206025Gummiring€ 1.73
Halter
321/371600A00P17Halter€ 0.99
Sicherungsbügel
321/401600119011Sicherungsbügel€ 1.73
Gleitlager
321/411600200029Gleitlager€ 2.28
Luftverteiler
321/71600591066Luftverteiler€ 2.28
Rasthebel
3431607000742Rasthebel€ 5.93
Druckfeder
343/441604611042Druckfeder€ 1.19
Nicht mehr lieferbar
650/116020250A0Nicht mehr lieferbar
Rundmutter M14
650/21603345043Rundmutter M14€ 6.64
Zweilochmutterndreher
650/31607950052Zweilochmutterndreher€ 2.76
Aufspannflansch Ø22,3xØ42 MM
650/52605703014Aufspannflansch Ø22,3xØ42 MM€ 4.15
O-Ring 20,35x1,78 MM
650/5/21600210055O-Ring 20,35x1,78 MM€ 0.99
Schutzhaube 125 MM
6511600A00XK9Schutzhaube 125 MM€ 10.91
Ladegerät EU GAL 1880 CV 230/14,4-18V
6522607225921Ladegerät EU GAL 1880 CV 230/14,4-18V€ 132.45
Akku-Paket GBA 18V 8.0Ah ProCore SCM
6531607A350ATAkku-Paket GBA 18V 8.0Ah ProCore SCM€ 237.61
Akku-Paket BBS MR, 18V, 5,0 Ah 48 S
6532607337069Akku-Paket BBS MR, 18V, 5,0 Ah 48 S€ 151.08
Elektromotor
8021607000CA4Elektromotor€ 93.06
Kegelradwelle
8031607000CA5Kegelradwelle€ 9.69
Typschild
808160111A4N6Typschild€ 1.99
Getriebegehäuse
82116058065S3Getriebegehäuse€ 41.27
Lagerflansch
8281607000D6DLagerflansch€ 15.43
Getriebeeinheit
8381607000CA8Getriebeeinheit€ 20.16
Druckknopf
8401607000V41Druckknopf€ 3.36
Elektronikmodul
8511607000CH3Elektronikmodul€ 115.14
Filtereinheit
8841607000CA9Filtereinheit€ 8.58
Nicht mehr lieferbar
891160202509TNicht mehr lieferbar
Schnellspannmutter
8961600A016PPSchnellspannmutter€ 37.45
