Bosch GWS 13-125 CIEX Zeichnungen und Teile
Genaue Typennummer:
3 601 G9F 100
3 601 G9F 100

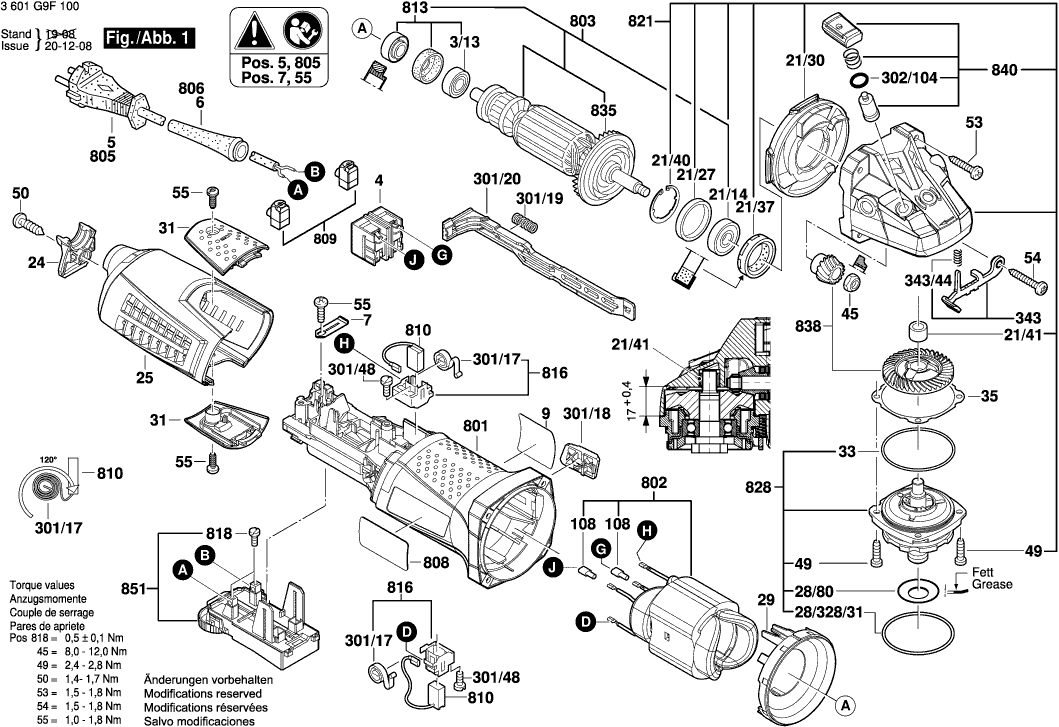

Zeichnungen der BOSCH 3601G9F100 ( GWS13-125CIEX )
Teileliste der BOSCH 3601G9F100 ( GWS13-125CIEX )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Kugellager 7x19x6 | ||||
| 3/13 | 2600905032 | Kugellager 7x19x6 | € 4.58 | |
| Schalter | ||||
| 4 | 1607200256 | Schalter | € 10.69 | |
| Schalter | ||||
| 4 | 160720035A | Schalter | € 9.47 | |
| Tülle | ||||
| 6 | 1600703043 | Tülle | € 2.19 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | Befestigungsschelle | € 0.99 | |
| Firmenschild GWS 13-125 CIEX | ||||
| 9 | 160111C07Z | Firmenschild GWS 13-125 CIEX | € 2.19 | |
| Rillenkugellager 8x22x7 | ||||
| 21/14 | 1600905032 | Rillenkugellager 8x22x7 | € 5.27 | |
| Gummiring | ||||
| 21/27 | 1600206025 | Gummiring | € 1.90 | |
| Luftverteiler | ||||
| 21/30 | 1600591048 | Luftverteiler | € 2.19 | |
| Radial-Wellendichtring | ||||
| 21/37 | 1600290016 | Radial-Wellendichtring | € 2.19 | |
| Sicherungsbügel | ||||
| 21/40 | 1600119011 | Sicherungsbügel | € 1.90 | |
| Gleitlager | ||||
| 21/41 | 1600200029 | Gleitlager | € 2.51 | |
| Deckel | ||||
| 24 | 1605500275 | Deckel | € 2.51 | |
| Gehäusedeckel | ||||
| 25 | 1605500276 | Gehäusedeckel | € 7.33 | |
| O-Ring 47,0x1,5 MM | ||||
| 28/328/31 | 3600210109 | O-Ring 47,0x1,5 MM | € 1.90 | |
| Abdeckscheibe | ||||
| 28/80 | 1619P09390 | Abdeckscheibe | € 1.90 | |
| Abdeckscheibe | ||||
| 28/80 | 1619P09390 | Abdeckscheibe | € 1.90 | |
| Luftleitring | ||||
| 29 | 1600591047 | Luftleitring | € 1.90 | |
| Borsteldeksel | ||||
| 31 | 1600A01M0M | Borsteldeksel | € 3.05 | |
| Bürstendeckel | ||||
| 31 | 1605500277 | Bürstendeckel | € 1.90 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | O-Ring 46,0x1,1 MM | € 1.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | Ausgleichscheibe 0,1 MM DICK | € 2.19 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | Ausgleichscheibe 0,2 MM DICK | € 2.19 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | Ausgleichscheibe 0,3 MM DICK | € 2.19 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | Ausgleichscheibe 0,15 MM DICK | € 3.05 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.31 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410 | Gewindefurchschraube M4x16 | € 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.99 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | Torx-Linsenschraube | € 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | Torx-Linsenschraube 4x30 | € 0.99 | |
| Torx-Linsenschraube 4x12 | ||||
| 55 | 2603490021 | Torx-Linsenschraube 4x12 | € 0.99 | |
| Isolierteil | ||||
| 108 | 1600712030 | Isolierteil | € 1.31 | |
| Motorgehäuse | ||||
| 301/1 | 1605108285 | Motorgehäuse | € 12.02 | |
| Spiralfeder | ||||
| 301/17 | 1604652021 | Spiralfeder | € 0.99 | |
| Schaltergriff | ||||
| 301/18 | 1602026091 | Schaltergriff | € 0.99 | |
| Druckfeder | ||||
| 301/19 | 1604611031 | Druckfeder | € 2.51 | |
| Verstellschieber | ||||
| 301/20 | 1602319025 | Verstellschieber | € 1.90 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.99 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 302/104 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
| Rasthebel | ||||
| 343 | 1607000742 | Rasthebel | € 6.54 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | Druckfeder | € 1.31 | |
| Zusatzhandgriff M10 ANTI-VIBRATION | ||||
| 650/1 | 16020250A0 | Zusatzhandgriff M10 ANTI-VIBRATION | € 9.47 | |
| Zusatzhandgriff M10 ANTI-VIBRATION | ||||
| 650/1 | 16020250A0 | Zusatzhandgriff M10 ANTI-VIBRATION | € 9.47 | |
| Rundmutter | ||||
| 650/2 | 1600A001PG | Rundmutter | € 2.19 | |
| Zweilochmutterndreher | ||||
| 650/3 | 1607950052 | Zweilochmutterndreher | € 3.05 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 4.58 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/5/2 | 1600210039 | O-Ring 20,35x1,78 MM | € 1.90 | |
| Nicht mehr lieferbar | ||||
| 650/6 | 1600A008BN | Nicht mehr lieferbar | ||
| Schutzhaube 125 MM | ||||
| 651 | 1600A00XK9 | Schutzhaube 125 MM | € 9.47 | |
| Motorhuis | ||||
| 801 | 1607000D97 | Motorhuis | € 10.69 | |
| Polschuhbaugruppe 230V | ||||
| 802 | 160422052Z | Polschuhbaugruppe 230V | € 22.88 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1607000V33 | Anker Mit Lüfter 230V | € 55.54 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | € 17.61 | |
| Typschild | ||||
| 808 | 160111A3HG | Typschild | € 1.90 | |
| Afdichting | ||||
| 809 | 1607000D9C | Afdichting | € 1.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607000V37 | Kohlebürstensatz | € 13.30 | |
| Rillenkugellager | ||||
| 813 | 1607000V38 | Rillenkugellager | € 6.54 | |
| Bürstenhalter | ||||
| 816 | 1607000V43 | Bürstenhalter | € 3.05 | |
| Flachkopfschraube | ||||
| 818 | 1607000V42 | Flachkopfschraube | € 0.99 | |
| Getriebegehäuse | ||||
| 821 | 1605806559 | Getriebegehäuse | € 26.61 | |
| Nicht mehr lieferbar | ||||
| 828 | 160580807U | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 828 | 1607000D67 | Nicht mehr lieferbar | ||
| Lüfter | ||||
| 835 | 1606610132 | Lüfter | € 1.90 | |
| Getriebeeinheit | ||||
| 838 | 1600A001X6 | Getriebeeinheit | € 30.08 | |
| Druckknopf | ||||
| 840 | 1607000V41 | Druckknopf | € 3.71 | |
| Toerentalregelaar | ||||
| 851 | 1607000D9Y | Toerentalregelaar | € 41.28 | |
| Extra Handgreep | ||||
| 891 | 160202509T | Extra Handgreep | € 3.05 | |
