Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601G93100 ( GWS12-125CIX )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

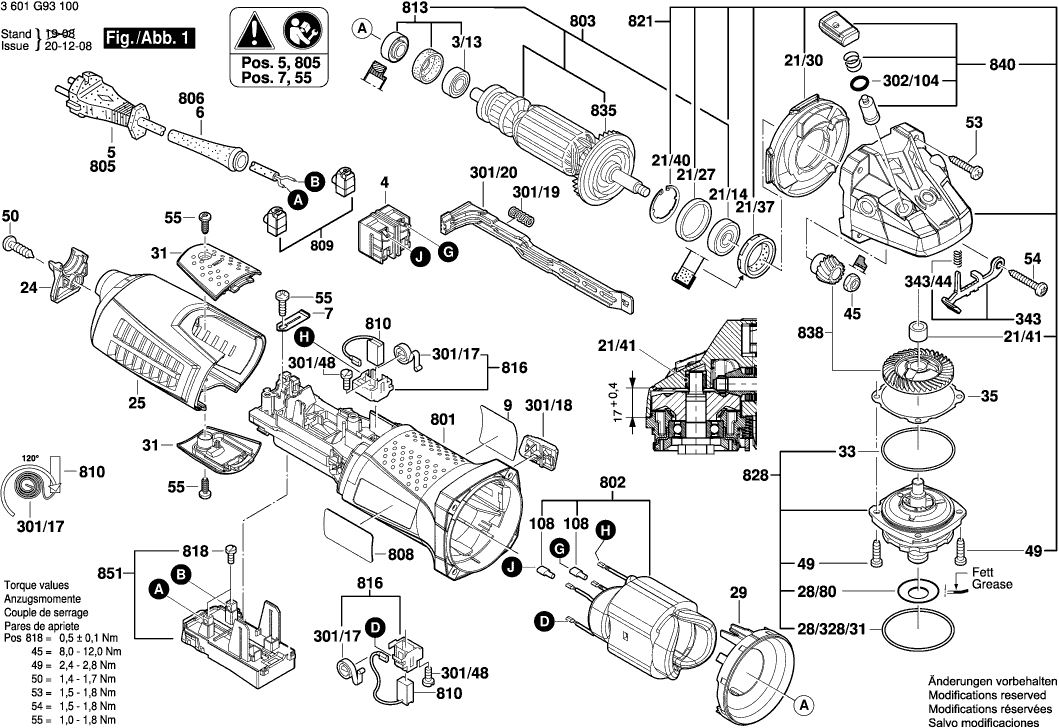

Zeichnungen der Bosch 3601G93100 ( GWS12-125CIX )
Teileliste der Bosch 3601G93100 ( GWS12-125CIX )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kugellager 7x19x6 | ||||
| 3/13 | 2600905032@32 | 3.85 | 4.58 | |
| Schalter | ||||
| 4 | 1607200256@32 | 8.98 | 10.69 | |
| Schalter | ||||
| 4 | 160720035A@32 | 7.96 | 9.47 | |
| Tülle | ||||
| 6 | 1600703043@32 | 1.84 | 2.19 | |
| Befestigungsschelle | ||||
| 7 | 1601302017@32 | 0.83 | 0.99 | |
| Firmenschild GWS 12-125 CIX | ||||
| 9 | 160111C01S@32 | 2.11 | 2.51 | |
| Rillenkugellager 8x22x7 | ||||
| 21/14 | 1600905032@32 | 4.43 | 5.27 | |
| Gummiring | ||||
| 21/27 | 1600206025@32 | 1.60 | 1.90 | |
| Luftverteiler | ||||
| 21/30 | 1600591048@32 | 1.84 | 2.19 | |
| Radial-Wellendichtring | ||||
| 21/37 | 1600290016@32 | 1.84 | 2.19 | |
| Sicherungsbügel | ||||
| 21/40 | 1600119011@32 | 1.60 | 1.90 | |
| Gleitlager | ||||
| 21/41 | 1600200029@32 | 2.11 | 2.51 | |
| Deckel | ||||
| 24 | 1605500274@32 | 2.11 | 2.51 | |
| Gehäusedeckel | ||||
| 25 | 1605500276@32 | 6.16 | 7.33 | |
| O-Ring 47,0x1,5 MM | ||||
| 28/328/31 | 3600210109@32 | 1.60 | 1.90 | |
| Abdeckscheibe | ||||
| 28/80 | 1619P09390@32 | 1.60 | 1.90 | |
| Luftleitring | ||||
| 29 | 1600591047@32 | 1.60 | 1.90 | |
| Borsteldeksel | ||||
| 31 | 1600A01M0M@32 | 2.56 | 3.05 | |
| Bürstendeckel | ||||
| 31 | 1605500277@32 | 1.60 | 1.90 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035@32 | 1.10 | 1.31 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020@32 | 2.56 | 3.05 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013@32 | 1.84 | 2.19 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014@32 | 1.84 | 2.19 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015@32 | 1.84 | 2.19 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016@32 | 1.10 | 1.31 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410@32 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023@32 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078@32 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026@32 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x12 | ||||
| 55 | 2603490021@32 | 0.83 | 0.99 | |
| Isolierteil | ||||
| 108 | 1600712030@32 | 1.10 | 1.31 | |
| Motorgehäuse | ||||
| 301/1 | 1605108285@32 | 10.10 | 12.02 | |
| Spiralfeder | ||||
| 301/17 | 1604652021@32 | 0.83 | 0.99 | |
| Schaltergriff | ||||
| 301/18 | 1602026091@32 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 301/19 | 1604611031@32 | 2.11 | 2.51 | |
| Verstellschieber | ||||
| 301/20 | 1602319025@32 | 1.60 | 1.90 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034@32 | 0.83 | 0.99 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 302/104 | 1600210044@32 | 0.83 | 0.99 | |
| Rasthebel | ||||
| 343 | 1607000742@32 | 5.50 | 6.54 | |
| Druckfeder | ||||
| 343/44 | 1604611042@32 | 1.10 | 1.31 | |
| Zusatzhandgriff M10 ANTI-VIBRATION | ||||
| 650/1 | 16020250A0@32 | 7.96 | 9.47 | |
| Rundmutter | ||||
| 650/2 | 1600A001PG@32 | 1.84 | 2.19 | |
| Zweilochmutterndreher | ||||
| 650/3 | 1607950052@32 | 2.56 | 3.05 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014@32 | 3.85 | 4.58 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/5/2 | 1600210039@32 | 1.60 | 1.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650/6 | 1600A008BN@32 | |||
| Schutzhaube 125 MM | ||||
| 651 | 1600A025XR@32 | 7.96 | 9.47 | |
| Motorhuis | ||||
| 801 | 1607000D97@32 | 8.98 | 10.69 | |
| Polschuhbaugruppe 230V | ||||
| 802 | 160422052Z@32 | 19.23 | 22.88 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1607000V33@32 | 46.67 | 55.54 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392@32 | 14.80 | 17.61 | |
| Typschild | ||||
| 808 | 160111A3HG@32 | 1.60 | 1.90 | |
| Afdichting | ||||
| 809 | 1607000D9C@32 | 1.10 | 1.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607000V37@32 | 11.18 | 13.30 | |
| Rillenkugellager | ||||
| 813 | 1607000V38@32 | 5.50 | 6.54 | |
| Bürstenhalter | ||||
| 816 | 1607000V43@32 | 2.56 | 3.05 | |
| Flachkopfschraube | ||||
| 818 | 1607000V42@32 | 0.83 | 0.99 | |
| Getriebegehäuse | ||||
| 821 | 1605806559@32 | 22.36 | 26.61 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 828 | 1607000D67@32 | |||
| Lüfter | ||||
| 835 | 1606610132@32 | 1.60 | 1.90 | |
| Getriebeeinheit | ||||
| 838 | 1600A001X6@32 | 25.28 | 30.08 | |
| Druckknopf | ||||
| 840 | 1607000V41@32 | 3.12 | 3.71 | |
| Toerentalregelaar | ||||
| 851 | 1607000D9Z@32 | 31.49 | 37.47 | |
| Extra Handgreep | ||||
| 891 | 160202509T@32 | 2.56 | 3.05 | |
