Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601587103 ( GST85PB )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601587103 ( GST85PB )

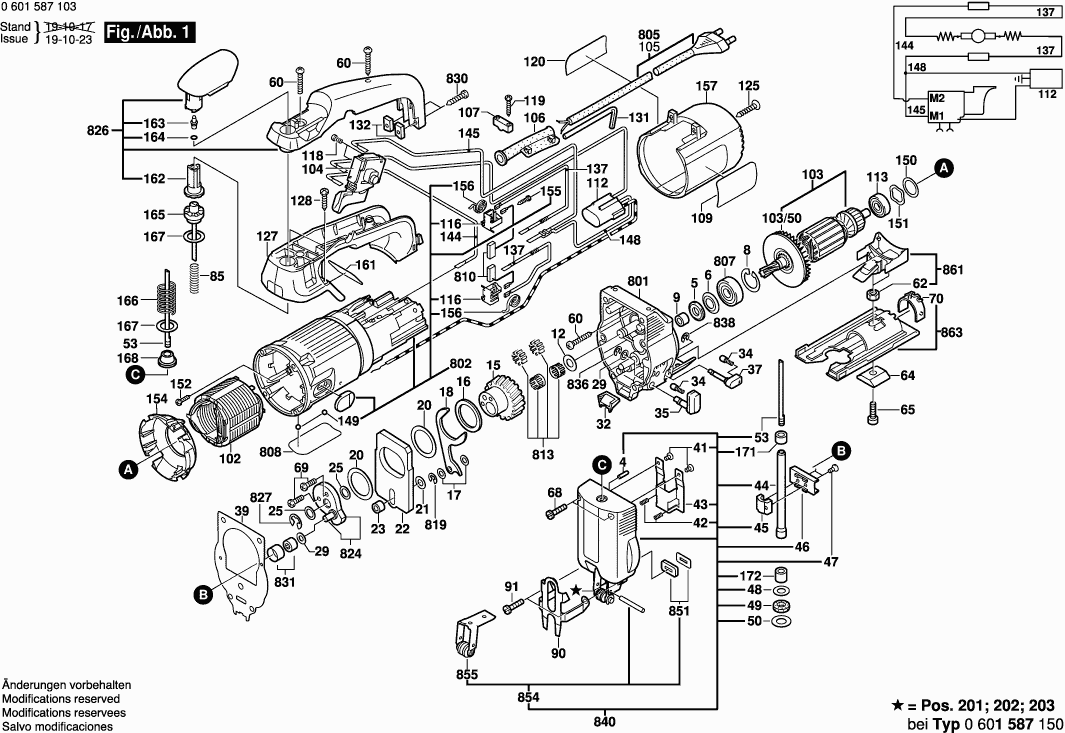

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Bosch 0601587103 ( GST85PB )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Nadelrolle DIN 5402-A3x11,8-G2
4 1903201042 1.60 1.90
Filzring
5 2600108077 1.10 1.31
Tellerscheibe
6 2600500002 1.10 1.31
Sicherungsring DIN 472-24x1,2 MM
8 2916660008 1.60 1.90
Steckhülse
9 2600400008 1.10 1.31
Ausgleichscheibe 0,5 MM
12 2600101616 2.11 2.51
Exzenterzahnrad
15 1619P02581 17.13 20.38
Ausgleichscheibe 1,0 MM
16 2600102653 1.10 1.31
Ausgleichscheibe 0,3 MM
17 2600100515 1.84 2.19
Gabelhebel
18 2601923004 2.11 2.51
Ausgleichscheibe 0,5 MM
20 2600102652 1.10 1.31
Ausgleichscheibe 0,3 MM
21 2600100627 1.10 1.31
Ausgleichscheibe 0,5 MM
21 2600100628 1.10 1.31
Ausgleichgewicht
22 2601098003 6.16 7.33
Distanzhülse
23 2600309009 1.10 1.31
Ausgleichscheibe 0,2 MM
25 2600100575 1.60 1.90
Ausgleichscheibe 0,3 MM
25 2600100576 1.60 1.90
Ausgleichscheibe 0,5 MM
25 2600100577 1.10 1.31
Ausgleichscheibe 0,5 MM
29 2600100568 1.10 1.31
Ausgleichscheibe 1,0 MM
29 2600100569 1.10 1.31
Ausgleichscheibe 0,3 MM
29 2600100607 1.10 1.31
Luftabscheider
32 2602305042 1.10 1.31
Rastkappe
34 2600590006 1.10 1.31
Drehknopf SCHWARZ
35 2602026036 3.12 3.71
Drehknopf SCHWARZ
37 2602026037 2.11 2.51
Dichtung
39 2601015050 1.84 2.19
Gewindefurchschraube M4x8
41 2603410048 1.10 1.31
Druckfeder
42 2604613000 1.10 1.31
Geleidebeugel
43 1616B00224 11.18 13.30
Führungsbügel
43 2601322010 2.56 3.05
Hubstange
44 1619P12765 11.68 13.90
Klemmbügel
45 1619P06451 1.10 1.31
Klemmbügel
45 2602329011 2.56 3.05
Gleitstück
46 1619P12767 7.13 8.48
Senkschraube DIN 7962-M3,5x8-10.9
47 2603421040 1.10 1.31
Stützscheibe 0,5 MM
48 2600112031 1.10 1.31
Dichtring 0,5 MM
49 2600290017 1.10 1.31
Ausgleichscheibe 0,5 MM
50 2600101612 1.10 1.31
Klemmschraube
53 2603490011 5.02 5.97
Sicherungsscheibe
57 2600116011 1.60 1.90
Torx-Linsenschraube 4x25
60 2603490024 1.10 1.31
Zeskant moer
62 2915011007 0.83 0.99
Profilleiste
64 2601030019 1.84 2.19
Innensechskantschraube DIN 912-M6x16-8.8
65 2910141197 0.83 0.99
Gewindefurchschraube M4x12 MM
68 2603410049 1.10 1.31
Schraube Mikroverkapselt DIN 7985-M4x12MM
69 2914551176 0.83 0.99
Schaalplaat
70 1619P06471 1.84 2.19
Skalenplatte
70 2601328044 1.84 2.19
Ausgleichscheibe 0,2 MM
77 2600100032 1.10 1.31
Druckfeder
85 2604610040 1.10 1.31
Schutzvorrichtung
90 2601322021 3.12 3.71
Zylinderschraube DIN 84-AM4x18-5.8
91 2910011128 0.83 0.99
Polschuh 220-240V
102 2604220709 22.36 26.61
Anker 230-240V
103 2604010578 42.20 50.22
Lüfter
103/50 2606610049 1.60 1.90
Schalter
104 2607200260 7.96 9.47
Tülle Ø6,5-Ø6,9x95 MM
106 2600703027 1.10 1.31
Leitungshalter
107 2601035001 1.10 1.31
Nicht mehr lieferbar
109 2601118485
Entstörfilter
112 2607329129 6.16 7.33
Kugellager 7x22x7
113 1900905018 13.11 15.60
Bürstenhalter
116 1600A003G4 2.56 3.05
Bürstenhalter
116 2601323022 2.11 2.51
Zylinderschraube M3x6,5-4.8
118 2603410001 1.10 1.31
Schraube 4x16
119 2603490022 0.83 0.99
Nicht mehr lieferbar
120 2601118526
Nicht mehr lieferbar
125 2910601321
Bügelgriff
127 2602025060 8.98 10.69
Gewindefurchschraube M 5x16
128 2603410054 1.84 2.19
Winkelschraubendreher Din 911-sw5 Schwarz
131 1907950006 3.12 3.71
INBUSSLUITINGEN
131 2610364015 2.56 3.05
Vierkantmutter M4
132 2603320001 1.10 1.31
Nicht mehr lieferbar
137 2604465049
Elektr Leitung L=233 MM WEISS
144 1614431010 2.56 3.05
Elektr Leitung L = 238 MM WEISS
145 2604448160 1.60 1.90
Isolierschlauch
148 2600409017 0.83 0.99
Nicht mehr lieferbar
149 2603231032
Distanzscheibe 0,3 MM
150 2600101027 1.10 1.31
Ausgleichscheibe
151 2600150004 1.60 1.90
Blechschraube
152 2603435086 1.10 1.31
Abdeckscheibe
154 2601328045 1.60 1.90
Schraube 4x16
155 2603490022 0.83 0.99
Spiralfeder
156 2604652009 1.10 1.31
Gehäusedeckel BLAU
157 2600508038 6.16 7.33
Klebeschild SCHATTENSEITE
161 2601118525 0.83 0.99
Nicht mehr lieferbar
162 2606491011
Haltestück
163 2600423006 1.10 1.31
O-Ring 4,0x1,0 MM
164 1600210034 1.10 1.31
Kupplungshälfte
165 2606491014 5.50 6.54
Druckfeder
166 2604617004 1.60 1.90
Nicht mehr lieferbar
167 1600101603
Führungshülse
168 2600421001 1.10 1.31
Sinterbuchse
171 2600301046 2.56 3.05
Lagerbuchse
172 2600301045 2.11 2.51
Schutzvorrichtung
201 2601322021 3.12 3.71
Getriebegehäuse
801 2605808917 57.10 67.95
Motorgehäuse BLAU
802 2605108904 19.23 22.88
Netzanschlussleitung EU 2,6m 2 x 1,0 mm
805 1607000385 11.18 13.30
Rillenkugellager 9x24x7
807 2600905039 8.98 10.69
Typschild
808 160111A3H3 1.84 2.19
Kohlebürstensatz
810 2604320912 7.13 8.48
Nadelkäfig
813 2607001130 4.43 5.27
Sicherungsscheibe Din 6799-4-fst
819 2916080007 1.84 2.19
Exzenterscheibe
824 2601072901 5.50 6.54
Bügelgriff
826 2602025901 8.98 10.69
Sicherungsscheibe Din 6799-7-fst
827 2916080910 1.60 1.90
Kombi-Schraube M 4x20 MM
830 2914501021 0.83 0.99
Nadelhülse
831 2600917900 6.16 7.33
Nicht mehr lieferbar
836 2916080008
Sicherungsring
838 2600116009 0.83 0.99
Getriebedeckel
840 2605808921 76.72 91.30
Nicht mehr lieferbar
851 2601015901
Nicht mehr lieferbar
854 2601321902
Nicht mehr lieferbar
855 1619P01375
Nicht mehr lieferbar
859 2916080005
Lüfterdeckel
861 2605500900 3.12 3.71
Fussplatte
863 2601016903 11.68 13.90
Umbausatz 100-240V
865 2606491917 14.80 17.61
