Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JG0100 ( GSR18V-85C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

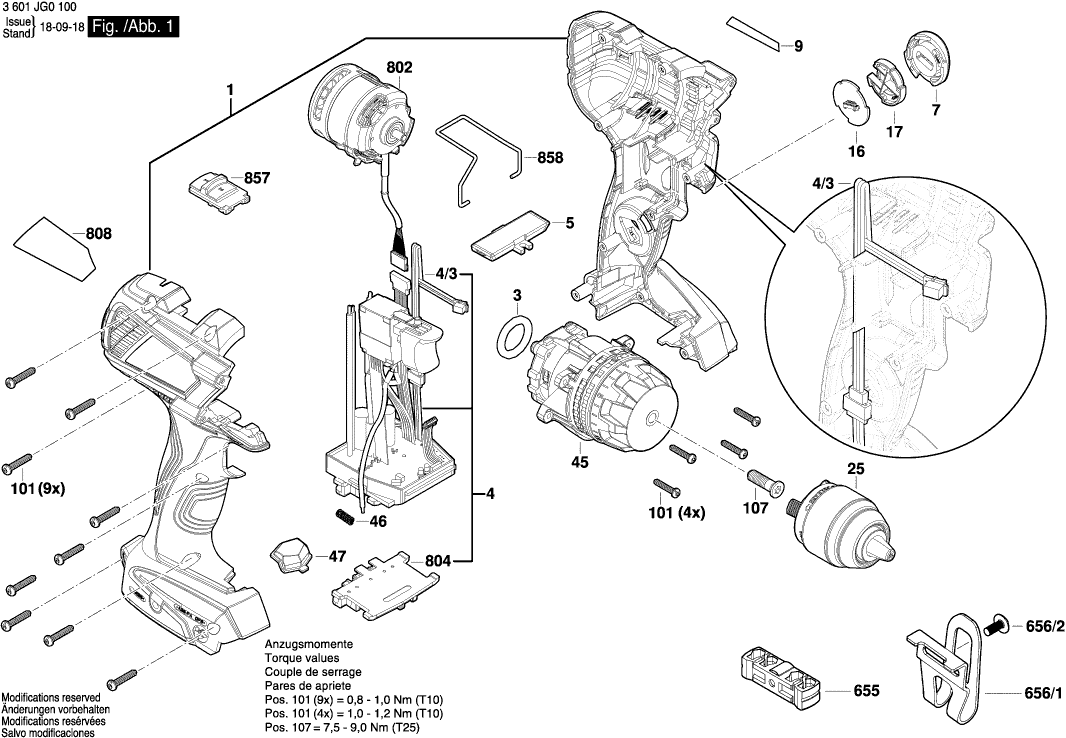

Zeichnungen der Bosch 3601JG0100 ( GSR18V-85C )
Teileliste der Bosch 3601JG0100 ( GSR18V-85C )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 1600A00M51@32 | 15.71 | 18.69 | |
| O-Ring | ||||
| 3 | 2609170278@32 | 1.70 | 2.02 | |
| Elektronikmodul | ||||
| 4 | 16072335DB@32 | 130.32 | 155.08 | |
| Leiterplatte Bestückt | ||||
| 4/3 | 1607503377@32 | 7.58 | 9.02 | |
| Verstellhebel | ||||
| 5 | 2609101551@32 | 0.83 | 0.99 | |
| Deckeleinheit | ||||
| 7 | 1600A00RU9@32 | 2.24 | 2.67 | |
| Firmenschild GSR 18V-85 C | ||||
| 9 | 2609138462@32 | 1.94 | 2.31 | |
| Leiterplatte Bestückt | ||||
| 16 | 1607503333@32 | 9.53 | 11.34 | |
| Abdeckblende | ||||
| 17 | 1600A00M53@32 | 0.83 | 0.99 | |
| Schnellspannbohrfutter | ||||
| 25 | 1600A01YE8@32 | 29.75 | 35.40 | |
| Getriebekasten | ||||
| 45 | 1600A003BB@32 | 81.47 | 96.95 | |
| Druckfeder | ||||
| 46 | 1609280477@32 | 1.18 | 1.40 | |
| Linse | ||||
| 47 | 2609101490@32 | 1.18 | 1.40 | |
| Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
| 91 | 2607337069@32 | 101.94 | 121.31 | |
| Klebeschild | ||||
| 91/1/22 | 2601115537@32 | 1.18 | 1.40 | |
| Torx-Linsenschraube | ||||
| 101 | 2609110353@32 | 1.70 | 2.02 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 107 | 2603421229@32 | 1.18 | 1.40 | |
| Zusatzhandgriff | ||||
| 650 | 160202507X@32 | 15.71 | 18.69 | |
| Ladegerät GB 230/10,8-18V, 30 42 S | ||||
| 653 | 2607225923@32 | 113.29 | 134.82 | |
| Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
| 653 | 2607225921@32 | 101.94 | 121.31 | |
| Ladegerät EU GAX 18V-30 230/10,8-18V 1h | ||||
| 653 | 2607225991@32 | 81.47 | 96.95 | |
| Bohrhalter | ||||
| 655 | 2609199748@32 | 1.70 | 2.02 | |
| Geräteclip | ||||
| 656/1 | 2609111584@32 | 2.71 | 3.22 | |
| Schraube | ||||
| 656/2 | 2609110834@32 | 1.18 | 1.40 | |
| Et-Motorgruppe | ||||
| 802 | 1600A00XG0@32 | 81.47 | 96.95 | |
| Kontakthalter 18V | ||||
| 804 | 1609280820@32 | 4.70 | 5.59 | |
| Typenetikett | ||||
| 808 | 2609138759@32 | 1.94 | 2.31 | |
| Haltearm | ||||
| 854 | 1609280A81@32 | 5.33 | 6.34 | |
| Schaltschieber | ||||
| 857 | 2609101554@32 | 1.70 | 2.02 | |
| Schaltfeder | ||||
| 858 | 2609112036@32 | 0.83 | 0.99 | |
