Bosch GSR 18 V-EC Zeichnungen und Teile

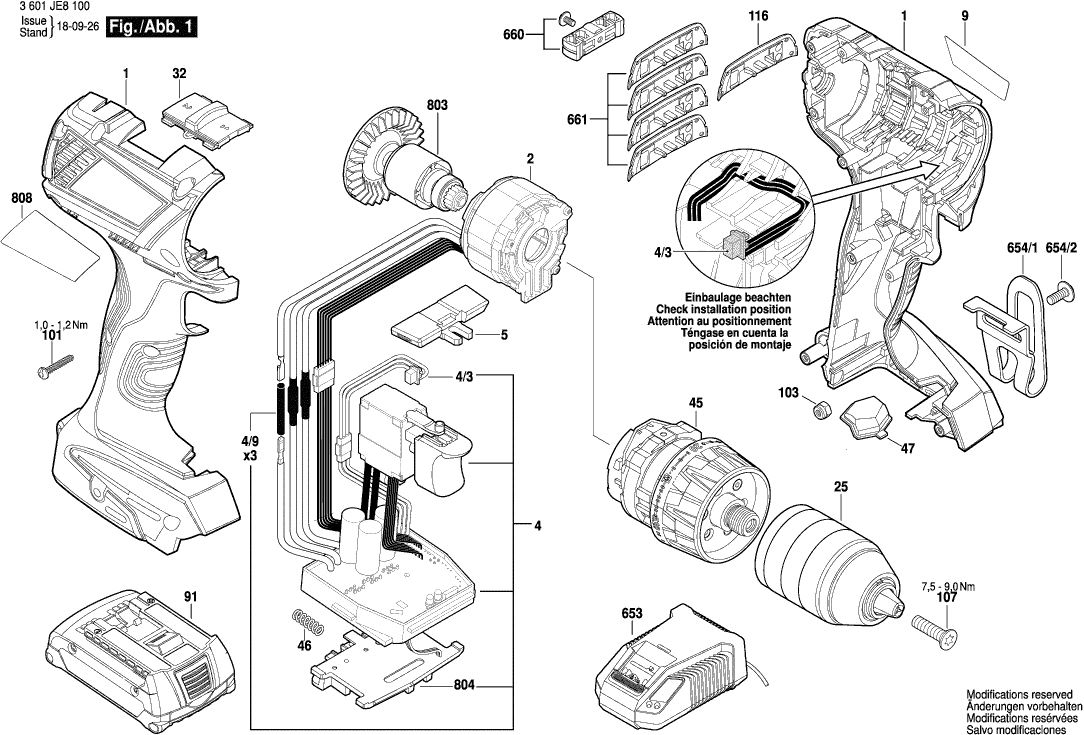

Zeichnungen der BOSCH 3601JE8100 ( GSR18V-EC )
Teileliste der BOSCH 3601JE8100 ( GSR18V-EC )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gehäuse | ||||
| 1 | 2609101487 | Gehäuse | € 22.88 | |
| Ständer 18V | ||||
| 2 | 1619P12045 | Ständer 18V | € 41.28 | |
| Elektronikmodul 18V | ||||
| 4 | 16072335A9 | Elektronikmodul 18V | € 91.30 | |
| Leiterplatte Bestückt | ||||
| 4/3 | 1607503060 | Leiterplatte Bestückt | € 7.33 | |
| Schrumpfschlauch | ||||
| 4/9 | 160071203J | Schrumpfschlauch | € 0.99 | |
| Verstellhebel | ||||
| 5 | 2609101484 | Verstellhebel | € 1.90 | |
| Firmenschild GSR 18 V-EC | ||||
| 9 | 2609136522 | Firmenschild GSR 18 V-EC | € 2.19 | |
| Schnellspannbohrfutter | ||||
| 25 | 2609111944 | Schnellspannbohrfutter | € 50.22 | |
| Umschalteinheit | ||||
| 32 | 2609199812 | Umschalteinheit | € 2.19 | |
| Getriebekasten | ||||
| 45 | 2609199725 | Getriebekasten | € 82.61 | |
| Druckfeder | ||||
| 46 | 1609280477 | Druckfeder | € 1.31 | |
| Linse | ||||
| 47 | 2609101490 | Linse | € 1.31 | |
| Nicht mehr lieferbar | ||||
| 91 | 2607336815 | Nicht mehr lieferbar | ||
| Torx-Linsenschraube | ||||
| 101 | 2609110353 | Torx-Linsenschraube | € 1.90 | |
| Mutter | ||||
| 103 | 2609110835 | Mutter | € 1.31 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 107 | 2603421229 | Senkschraube M6x23 LINKSGEWINDE | € 1.31 | |
| Farbclip | ||||
| 116 | 2609101542 | Farbclip | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 653 | 2607225321 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 653 | 2607225323 | Nicht mehr lieferbar | ||
| Geräteclip | ||||
| 654/1 | 2609111584 | Geräteclip | € 3.05 | |
| Schraube | ||||
| 654/2 | 2609110834 | Schraube | € 1.31 | |
| Bohrhalter | ||||
| 660 | 2609199748 | Bohrhalter | € 1.90 | |
| Farbclip | ||||
| 661 | 1600A00FC2 | Farbclip | € 2.19 | |
| Gleichstrommotor 18V | ||||
| 803 | 2609199894 | Gleichstrommotor 18V | € 30.08 | |
| Kontakthalter 18V | ||||
| 804 | 1609280820 | Kontakthalter 18V | € 5.27 | |
| Typschild | ||||
| 808 | 1600A00Y7T | Typschild | € 2.19 | |
