Bosch GSR 12 V-EC Zeichnungen und Teile

Genaue Typennummer:
3 601 JD4 001
3 601 JD4 001

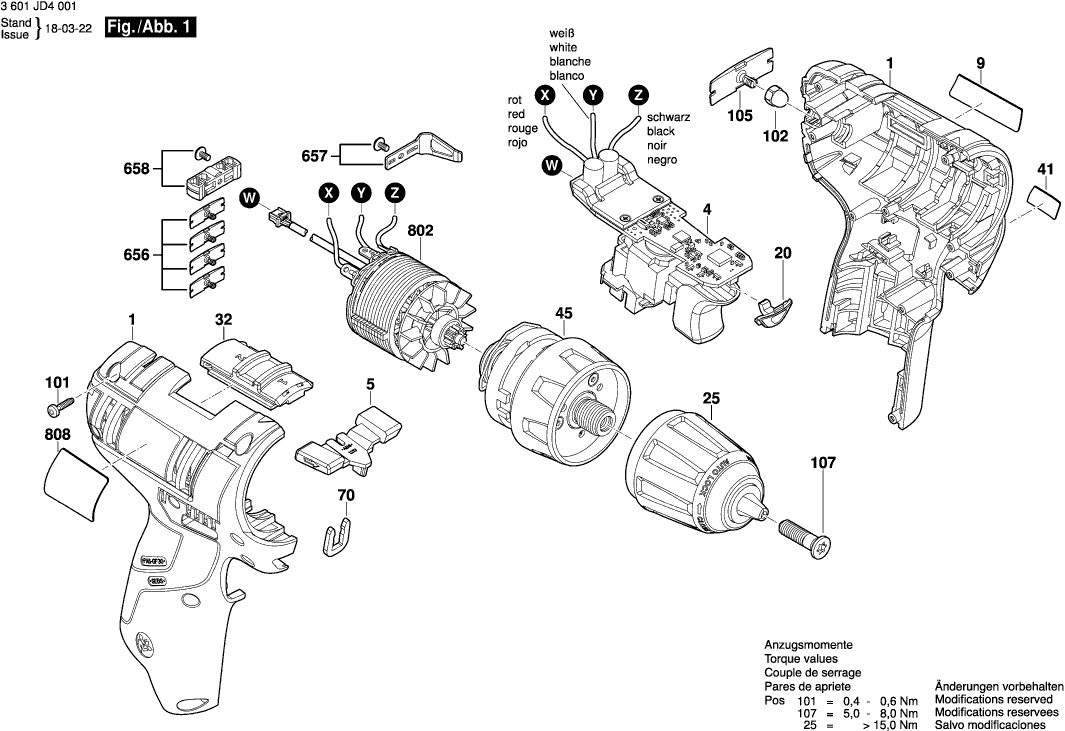

Zeichnungen der BOSCH 3601JD4001 ( GSR12V-EC )
Teileliste der BOSCH 3601JD4001 ( GSR12V-EC )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Gehäuse | ||||
1 | 2609101216 | Gehäuse | € 20.38 | |
Elektronik-modul | ||||
4 | 16072335A0 | Elektronik-modul | € 91.30 | |
Umschalthebel | ||||
5 | 2609101213 | Umschalthebel | € 1.31 | |
Firmenschild GSR 10,8 V-EC | ||||
9 | 2609134564 | Firmenschild GSR 10,8 V-EC | € 2.19 | |
Firmenschild | ||||
9 | 2609136705 | Firmenschild | € 2.19 | |
Linse | ||||
20 | 2609101035 | Linse | € 1.90 | |
Schnellspannbohrfutter | ||||
25 | 2609111562 | Schnellspannbohrfutter | € 30.08 | |
Umschalteinheit | ||||
32 | 2609199279 | Umschalteinheit | € 0.99 | |
Klebeschild | ||||
41 | 2609134053 | Klebeschild | € 2.19 | |
Getriebekasten | ||||
45 | 2609199605 | Getriebekasten | € 45.51 | |
Clip | ||||
70 | 2609110537 | Clip | € 1.31 | |
Schraube | ||||
101 | 2609110883 | Schraube | € 1.90 | |
Hutmutter | ||||
102 | 2609111575 | Hutmutter | € 1.31 | |
Farbclip | ||||
105 | 2609101368 | Farbclip | € 2.19 | |
Senkschraube M6x23 LINKSGEWINDE | ||||
107 | 2603421229 | Senkschraube M6x23 LINKSGEWINDE | € 1.31 | |
Ladegerät EU GAX 18V-30 230/10,8-18V 1h | ||||
653 | 2607225991 | Ladegerät EU GAX 18V-30 230/10,8-18V 1h | € 91.30 | |
Farbclip | ||||
656 | 2609199669 | Farbclip | € 4.58 | |
Geräteclip | ||||
657 | 2609199670 | Geräteclip | € 7.33 | |
Bohrhalter | ||||
658 | 2609199748 | Bohrhalter | € 1.90 | |
Bürstenloser DC-Motor 10,8V | ||||
802 | 2609199654 | Bürstenloser DC-Motor 10,8V | € 50.22 | |
Typschild | ||||
808 | 160111A5K9 | Typschild | € 2.19 | |
Typschild | ||||
808 | 2609135980 | Typschild | € 2.19 | |
Akku-Paket GBA 12V 3,0 Ah Li | ||||
851 | 1607A3506A | Akku-Paket GBA 12V 3,0 Ah Li | € 82.61 | |
Akku-Paket GBA 12V 2.0Ah Li SCM | ||||
851 | 1607A350C5 | Akku-Paket GBA 12V 2.0Ah Li SCM | € 61.92 | |
Schnell-Lader | ||||
853 | 2607225893 | Schnell-Lader | € 126.95 | |
Schnell-Lader EU GAL 1230 CV 230/12V | ||||
853 | 2607226101 | Schnell-Lader EU GAL 1230 CV 230/12V | € 75.36 | |
Schnell-Lader GB GAL 1230 CV 230/12V | ||||
853 | 2607226105 | Schnell-Lader GB GAL 1230 CV 230/12V | € 50.22 | |
Haltearm | ||||
854 | 1609280A81 | Haltearm | € 5.97 |
