Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611388065 ( GSH500 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

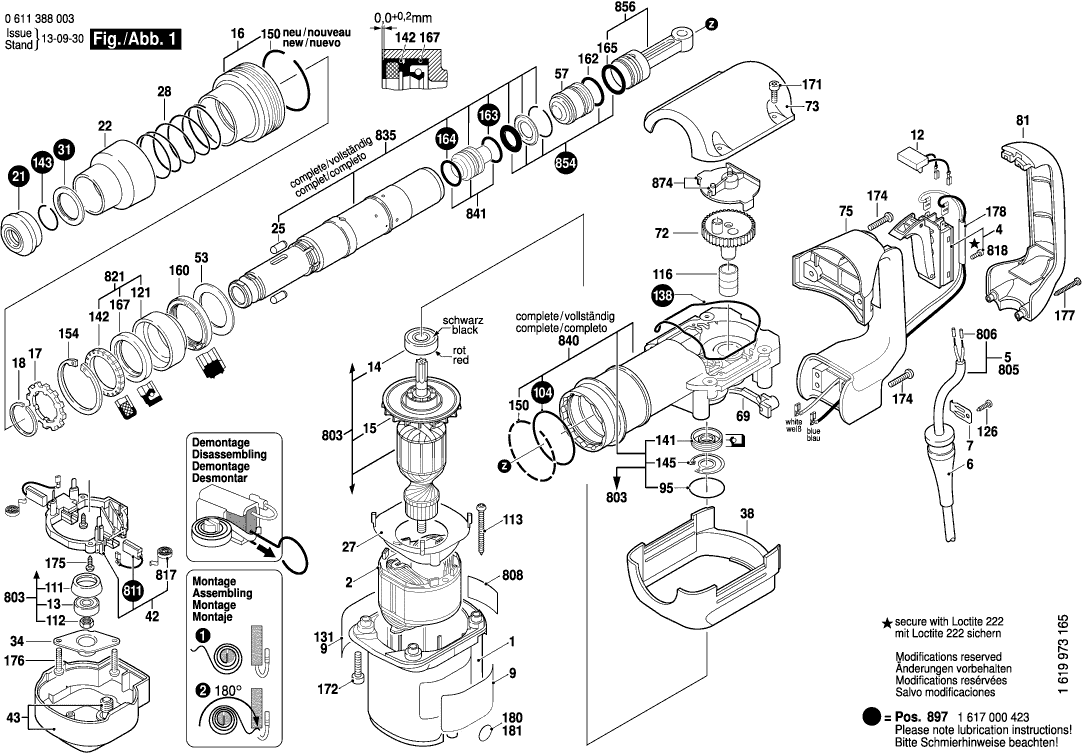

Zeichnungen der Bosch 0611388065 ( GSH500 )
Teileliste der Bosch 0611388065 ( GSH500 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1614220122@32 | 28.01 | 33.33 | |
| Schalter | ||||
| 4 | 1617200110@32 | 22.36 | 26.61 | |
| Tülle Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053@32 | 1.84 | 2.19 | |
| Befestigungsschelle | ||||
| 7 | 1601302018@32 | 1.10 | 1.31 | |
| Klebeschild | ||||
| 9 | 1611110D05@32 | 3.12 | 3.71 | |
| Entstörfilter | ||||
| 12 | 1607328052@32 | 3.12 | 3.71 | |
| Rillenkugellager 8x24x8 | ||||
| 13 | 1610900026@32 | 8.98 | 10.69 | |
| Rillenkugellager 12x32x10 | ||||
| 14 | 1610905041@32 | 7.96 | 9.47 | |
| Lüfter | ||||
| 15 | 1616610085@32 | 2.11 | 2.51 | |
| Rasthülse | ||||
| 16 | 1610499055@32 | 5.50 | 6.54 | |
| Rastscheibe | ||||
| 17 | 1610241000@32 | 2.56 | 3.05 | |
| Sprengring | ||||
| 18 | 1614601030@32 | 1.84 | 2.19 | |
| Schutzkappe | ||||
| 21 | 1610508038@32 | 5.50 | 6.54 | |
| Schutzhülse | ||||
| 22 | 1610591024@32 | 13.11 | 15.60 | |
| Sperrkörper | ||||
| 25 | 1612300034@32 | 2.56 | 3.05 | |
| Luftleitring | ||||
| 27 | 1600591032@32 | 2.11 | 2.51 | |
| Druckfeder | ||||
| 28 | 1614621000@32 | 2.11 | 2.51 | |
| Stützscheibe | ||||
| 31 | 1610251006@32 | 4.43 | 5.27 | |
| Flansch | ||||
| 34 | 1610516013@32 | 1.10 | 1.31 | |
| Abdeckhaube BLAU | ||||
| 38 | 1615190088@32 | 11.18 | 13.30 | |
| Bürstenhalter | ||||
| 42 | 1614336041@32 | 22.36 | 26.61 | |
| Lüfterdeckel | ||||
| 43 | 1615500303@32 | 7.13 | 8.48 | |
| Lagerscheibe | ||||
| 53 | 1610102054@32 | 2.56 | 3.05 | |
| Schläger | ||||
| 57 | 1618710073@32 | 22.36 | 26.61 | |
| Haltebügel | ||||
| 69 | 1610099004@32 | 2.11 | 2.51 | |
| Excentriek | ||||
| 72 | 1600A01BG3@32 | 34.69 | 41.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 1615500358@32 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 1615132078@32 | |||
| Griffschale | ||||
| 81 | 1615132079@32 | 7.96 | 9.47 | |
| Zusatzhandgriff | ||||
| 84 | 160202507H@32 | 7.96 | 9.47 | |
| Klemmhalter | ||||
| 85 | 1618040074@32 | 3.85 | 4.58 | |
| Hammerschraube M8x40 MM | ||||
| 86 | 1613490002@32 | 3.12 | 3.71 | |
| Spannband Ø62 MM | ||||
| 87 | 1611316019@32 | 3.12 | 3.71 | |
| O-Ring 32,0x1,5 MM | ||||
| 95 | 1610210173@32 | 1.60 | 1.90 | |
| O-Ring 55,0x2,0 MM | ||||
| 104 | 1610210095@32 | 1.60 | 1.90 | |
| Lagerbuchse | ||||
| 111 | 1610290064@32 | 1.10 | 1.31 | |
| Sechskantmutter DIN 936-M8x1-8 | ||||
| 112 | 1613300008@32 | 1.84 | 2.19 | |
| Blechschraube ST-4,8x57,5-TORX,T20 | ||||
| 113 | 1613435009@32 | 1.10 | 1.31 | |
| Innenring | ||||
| 116 | 1610311017@32 | 5.02 | 5.97 | |
| Lagerbuchse | ||||
| 121 | 1610328018@32 | 11.18 | 13.30 | |
| Schraube 4x16 | ||||
| 126 | 2603490022@32 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 160111C030@32 | |||
| Dichtrahmen | ||||
| 138 | 1611015050@32 | 6.16 | 7.33 | |
| Radial-Wellendichtring | ||||
| 141 | 1610290066@32 | 7.13 | 8.48 | |
| Radial-Wellendichtring | ||||
| 142 | 1610290061@32 | 4.43 | 5.27 | |
| Sprengring DIN 7993-28x2 | ||||
| 143 | 1614601021@32 | 5.02 | 5.97 | |
| Sicherungsring | ||||
| 145 | 1610119012@32 | 1.60 | 1.90 | |
| Sprengring | ||||
| 150 | 1614601041@32 | 0.83 | 0.99 | |
| Sicherungsring 55x2MM, DIN 472 | ||||
| 154 | 2916660024@32 | 3.85 | 4.58 | |
| Dämpfungsring | ||||
| 160 | 1610210172@32 | 5.02 | 5.97 | |
| O-Ring 24,0x4,0 MM | ||||
| 162 | 1610210091@32 | 2.11 | 2.51 | |
| Dichtring | ||||
| 163 | 1610290065@32 | 5.50 | 6.54 | |
| O-Ring 22,0x3,0 MM | ||||
| 164 | 1610210144@32 | 3.12 | 3.71 | |
| O-Ring 25,0x4,0 MM | ||||
| 165 | 1610210153@32 | 5.02 | 5.97 | |
| Radial-Wellendichtring | ||||
| 167 | 1610290062@32 | 2.56 | 3.05 | |
| Torx-Linsenschraube M5x16-TORX,T25 SILBER | ||||
| 171 | 1613435014@32 | 1.10 | 1.31 | |
| Torx-Linsenschraube M6x30-TORX,T30 SILBER | ||||
| 172 | 1613435013@32 | 1.60 | 1.90 | |
| Torx-Linsenschraube M4,8x25-TORX,T25 SILBER | ||||
| 174 | 1613435012@32 | 1.60 | 1.90 | |
| Blechschraube DIN7981-ST3,9x13-C-Z | ||||
| 175 | 2912401018@32 | 0.83 | 0.99 | |
| Torx-Linsenschraube M4,8x25-TORX,T25 SILBER | ||||
| 176 | 1613435012@32 | 1.60 | 1.90 | |
| Blechschraube ST3,9x32 SILBER | ||||
| 177 | 1603435051@32 | 1.60 | 1.90 | |
| Verbindungsleitung | ||||
| 178 | 1604412069@32 | 5.50 | 6.54 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 661 | 1615430010@32 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 801 | 1615102154@32 | |||
| Anker 230V | ||||
| 803 | 1614011083@32 | 106.68 | 126.95 | |
| Netzanschlussleitung | ||||
| 805 | 1617000723@32 | 22.36 | 26.61 | |
| Aderendhülse | ||||
| 806 | 3604477009@32 | 1.10 | 1.31 | |
| Typschild | ||||
| 808 | 160111A3H5@32 | 1.84 | 2.19 | |
| Kohlebürstensatz 10 x 1 617 014 138 | ||||
| 811 | 1607000493@32 | 106.68 | 126.95 | |
| Kohlebürstensatz | ||||
| 811 | 1617014138@32 | 14.80 | 17.61 | |
| Spiralfeder | ||||
| 817 | 1614652004@32 | 5.50 | 6.54 | |
| Zylinderschraube DIN 84-AM3,5x12-5.8 | ||||
| 818 | 2910011088@32 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 821 | 1617000835@32 | 17.13 | 20.38 | |
| Hammerrohr | ||||
| 835 | 1617000838@32 | 122.70 | 146.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 840 | 1617000837@32 | |||
| Schlagbolzen | ||||
| 841 | 1617000452@32 | 34.69 | 41.28 | |
| Anschlagscheibe | ||||
| 854 | 1617000442@32 | 31.49 | 37.47 | |
| Hammerkolben | ||||
| 856 | 1617000836@32 | 22.36 | 26.61 | |
| Niederhalter | ||||
| 874 | 1617000422@32 | 10.10 | 12.02 | |
| Zusatzhandgriff Ø62 MM SCHWARZ | ||||
| 884 | 1612025055@32 | 34.69 | 41.28 | |
| Zusatzhandgriff M8 SCHWARZ | ||||
| 886 | 1617000459@32 | 10.10 | 12.02 | |
| Montagehuls | ||||
| 890 | 1609244B42@32 | 139.96 | 166.55 | |
| Beugel | ||||
| 892 | 1609244B43@32 | 139.96 | 166.55 | |
| Ölbehälter 1000 ML | ||||
| 895 | 1615430019@32 | 52.03 | 61.92 | |
| Verschleissteilsatz | ||||
| 897 | 1617000A15@32 | 38.24 | 45.51 | |
| Ölbehälter 50 ML | ||||
| 898 | 1615437512@32 | 10.10 | 12.02 | |
