Bosch GNA 2,0 Zeichnungen und Teile
Genaue Typennummer:
0 601 530 103
0 601 530 103

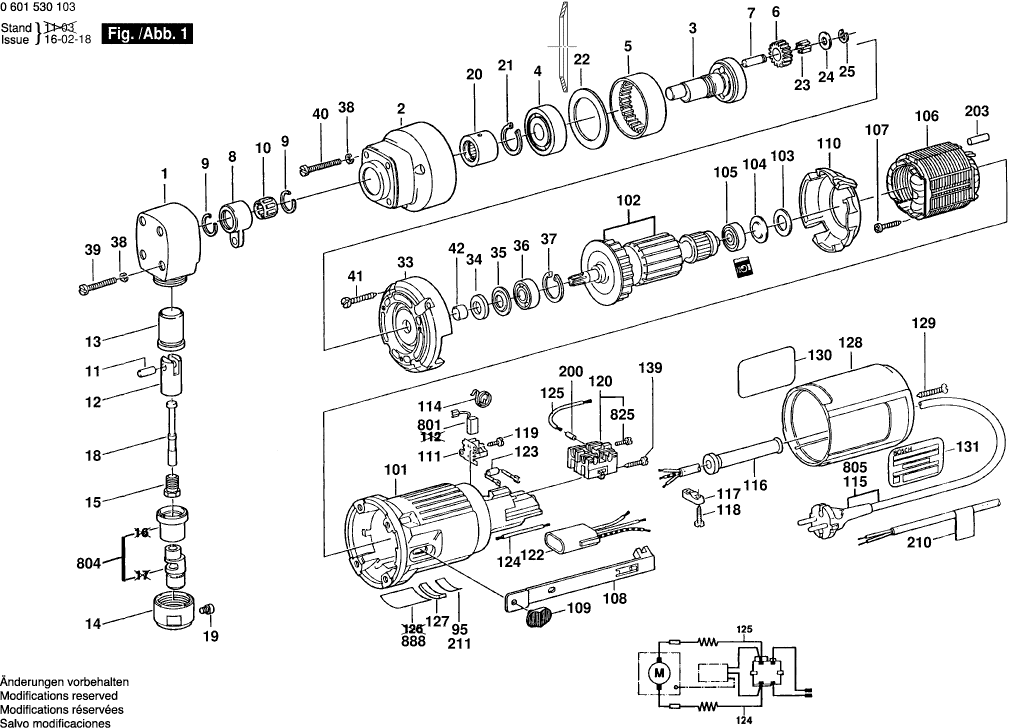

Zeichnungen der BOSCH 0601530103 ( GNA2,0 )
Teileliste der BOSCH 0601530103 ( GNA2,0 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Getriebedeckel | ||||
| 1 | 2605500042 | Getriebedeckel | € 45.54 | |
| Getriebegehäuse | ||||
| 2 | 2605806312 | Getriebegehäuse | € 45.54 | |
| Exzenterwelle | ||||
| 3 | 2606122001 | Exzenterwelle | € 103.60 | |
| Rillenkugellager 20x42x12 | ||||
| 4 | 1900900274 | Rillenkugellager 20x42x12 | € 24.13 | |
| Zahnkranz Z=66 | ||||
| 5 | 2606334040 | Zahnkranz Z=66 | € 24.13 | |
| Stirnrad Z=30 | ||||
| 6 | 3606316057 | Stirnrad Z=30 | € 5.93 | |
| Lagerbolzen | ||||
| 7 | 2603105021 | Lagerbolzen | € 1.99 | |
| Pleuelstange | ||||
| 8 | 2602001001 | Pleuelstange | € 50.38 | |
| Sprengring | ||||
| 9 | 2600224009 | Sprengring | € 1.19 | |
| Nadelkäfig | ||||
| 10 | 2600913035 | Nadelkäfig | € 8.58 | |
| Lagerbolzen | ||||
| 11 | 2603100003 | Lagerbolzen | € 1.99 | |
| Arbeitskolben | ||||
| 12 | 2603104001 | Arbeitskolben | € 50.38 | |
| Lagerbuchse | ||||
| 13 | 2600422005 | Lagerbuchse | € 14.15 | |
| Überwurfmutter | ||||
| 14 | 3603340017 | Überwurfmutter | € 27.27 | |
| Hohlschraube | ||||
| 15 | 2603455006 | Hohlschraube | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 17 | 3608639029 | Nicht mehr lieferbar | ||
| Nagerstempel | ||||
| 18 | 3608639026 | Nagerstempel | € 27.27 | |
| Innensechskantschraube | ||||
| 19 | 2603414003 | Innensechskantschraube | € 5.41 | |
| Nadelhülse | ||||
| 20 | 2600914011 | Nadelhülse | € 15.97 | |
| Sicherungsring DIN 471 20x1,2 | ||||
| 21 | 2916650011 | Sicherungsring DIN 471 20x1,2 | € 1.19 | |
| Tellerfeder | ||||
| 22 | 2600550017 | Tellerfeder | € 4.78 | |
| Nadelrolle | ||||
| 23 | 1903201520 | Nadelrolle | € 0.99 | |
| Ausgleichscheibe 1,2 MM DICK | ||||
| 24 | 1600100611 | Ausgleichscheibe 1,2 MM DICK | € 1.19 | |
| Sicherungsscheibe 5 DIN 6799 | ||||
| 25 | 2916080908 | Sicherungsscheibe 5 DIN 6799 | € 0.99 | |
| Zwischenflansch | ||||
| 33 | 3605700042 | Zwischenflansch | € 74.92 | |
| Filzring | ||||
| 34 | 2600108002 | Filzring | € 1.19 | |
| Tellerscheibe | ||||
| 35 | 2600500002 | Tellerscheibe | € 1.19 | |
| Rillenkugellager 9x24x7 | ||||
| 36 | 2600905021 | Rillenkugellager 9x24x7 | € 6.64 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 37 | 2916660008 | Sicherungsring DIN 472-24x1,2 MM | € 1.73 | |
| Federring Din 128-a4-fst | ||||
| 38 | 2916690003 | Federring Din 128-a4-fst | € 0.99 | |
| Zylinderschraube DIN 84-BM4x40-8.8 | ||||
| 39 | 2910021138 | Zylinderschraube DIN 84-BM4x40-8.8 | € 1.99 | |
| Zylinderschraube DIN 84-BM4x30-8.8 | ||||
| 40 | 2910021134 | Zylinderschraube DIN 84-BM4x30-8.8 | € 1.19 | |
| Torx-Linsenschraube | ||||
| 41 | 2914201508 | Torx-Linsenschraube | € 0.99 | |
| Steckhülse | ||||
| 42 | 2600400008 | Steckhülse | € 1.19 | |
| Motorgehäuse BLAU | ||||
| 101 | 2605108051 | Motorgehäuse BLAU | € 15.97 | |
| Anker 220-230V | ||||
| 102 | 2604010608 | Anker 220-230V | € 74.92 | |
| Ausgleichscheibe 0,5 MM | ||||
| 103 | 2600101020 | Ausgleichscheibe 0,5 MM | € 1.19 | |
| Ausgleichscheibe 0,2 MM | ||||
| 103 | 2600101022 | Ausgleichscheibe 0,2 MM | € 1.19 | |
| Ausgleichscheibe 0,3 MM | ||||
| 103 | 2600101023 | Ausgleichscheibe 0,3 MM | € 1.19 | |
| Ausgleichscheibe | ||||
| 104 | 2600150004 | Ausgleichscheibe | € 1.73 | |
| Kugellager 7x22x7 | ||||
| 105 | 1900905018 | Kugellager 7x22x7 | € 14.15 | |
| Polschuh 220-230V | ||||
| 106 | 2604220445 | Polschuh 220-230V | € 24.13 | |
| Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
| 107 | 2603435015 | Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | € 0.99 | |
| Verstellschieber BLAU | ||||
| 108 | 2602319005 | Verstellschieber BLAU | € 1.19 | |
| Schaltergriff SCHWARZ | ||||
| 109 | 2602026015 | Schaltergriff SCHWARZ | € 1.19 | |
| Abdeckscheibe | ||||
| 110 | 2601328045 | Abdeckscheibe | € 1.73 | |
| Bürstenhalter | ||||
| 111 | 1600A003G4 | Bürstenhalter | € 1.99 | |
| Spiralfeder | ||||
| 114 | 1604652013 | Spiralfeder | € 1.19 | |
| Tülle Ø8,3-Ø9,4x95 MM | ||||
| 116 | 2600703011 | Tülle Ø8,3-Ø9,4x95 MM | € 2.28 | |
| Leitungshalter | ||||
| 117 | 1611035005 | Leitungshalter | € 1.73 | |
| Schraube 4x16 | ||||
| 118 | 2603490022 | Schraube 4x16 | € 0.99 | |
| Linsenkopfschraube 3x10 ST | ||||
| 119 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.99 | |
| Schalter | ||||
| 120 | 2607200674 | Schalter | € 13.77 | |
| Entstörfilter | ||||
| 122 | 2607329104 | Entstörfilter | € 7.70 | |
| Entstörfilter | ||||
| 123 | 3604465000 | Entstörfilter | € 4.15 | |
| Verbindungsleitung L=68MM WEISS | ||||
| 124 | 2604448039 | Verbindungsleitung L=68MM WEISS | € 1.73 | |
| Verbindungsleitung L=125MM WEISS | ||||
| 125 | 2604448040 | Verbindungsleitung L=125MM WEISS | € 1.99 | |
| Gehäusedeckel BLAU | ||||
| 128 | 2600508036 | Gehäusedeckel BLAU | € 7.70 | |
| Nicht mehr lieferbar | ||||
| 129 | 2910601321 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 130 | 3601110385 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 131 | 3601110373 | Nicht mehr lieferbar | ||
| Blechschraube DIN 7971-BZ2,9x16 | ||||
| 139 | 2910211007 | Blechschraube DIN 7971-BZ2,9x16 | € 1.19 | |
| Kohlebürstensatz | ||||
| 801 | 2604320912 | Kohlebürstensatz | € 7.70 | |
| Matrize | ||||
| 804 | 2608639021 | Matrize | € 131.14 | |
| Nagerstempel | ||||
| 804 | 2608639022 | Nagerstempel | € 43.38 | |
| Matrize | ||||
| 804 | 2608639900 | Matrize | € 132.39 | |
| Matrize | ||||
| 804 | 2608639902 | Matrize | € 126.14 | |
| Netzanschlussleitung | ||||
| 805 | 3604460192 | Netzanschlussleitung | € 20.77 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 825 | 2603410001 | Zylinderschraube M3x6,5-4.8 | € 1.19 | |
| Typschild | ||||
| 888 | 160111A3H3 | Typschild | € 1.99 | |
