Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601E7A900 ( GKS85G )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

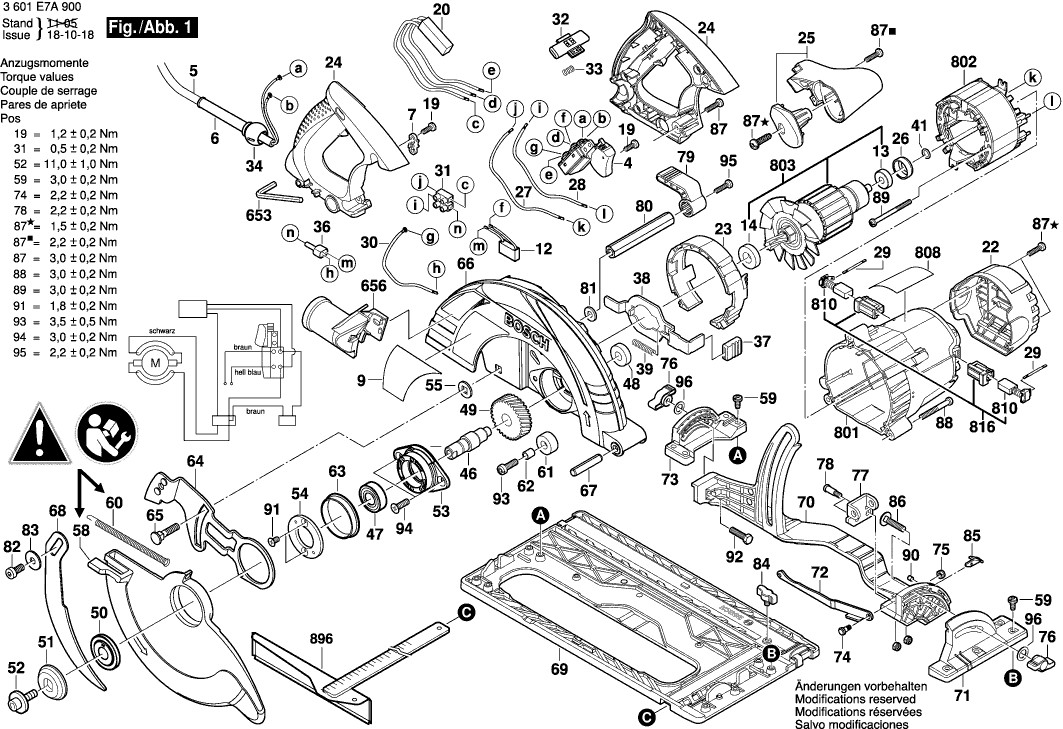

Zeichnungen der Bosch 3601E7A900 ( GKS85G )
Teileliste der Bosch 3601E7A900 ( GKS85G )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalter | ||||
| 4 | 1619P01115 | 13.11 | 15.60 | |
| Netzanschlussleitung EU 4,15m 2x1,50 H07RN-F | ||||
| 5 | 1619P02320 | 17.13 | 20.38 | |
| Tülle Ø8,3-Ø9,4x95 MM | ||||
| 6 | 2600703011 | 2.11 | 2.51 | |
| Leitungshalter | ||||
| 7 | 1619P01104 | 0.83 | 0.99 | |
| Firmenschild GKS 85G | ||||
| 9 | 1619P31109 | 1.84 | 2.19 | |
| Entstörfilter | ||||
| 12 | 1619P06099 | 4.43 | 5.27 | |
| Rillenkugellager | ||||
| 13 | 2610017348 | 7.96 | 9.47 | |
| Rillenkugellager | ||||
| 14 | 1619P06095 | 8.98 | 10.69 | |
| Torx-Linsenschraube 4x12 | ||||
| 19 | 2603490021 | 0.83 | 0.99 | |
| Elektronik-Modul | ||||
| 20 | 1619P06071 | 34.69 | 41.28 | |
| Endkappe | ||||
| 22 | 1619P01139 | 5.02 | 5.97 | |
| Umlenkblech SCHWARZ | ||||
| 23 | 1619P01140 | 3.12 | 3.71 | |
| Handgriff-Set | ||||
| 24 | 1619P06098 | 10.10 | 12.02 | |
| Zusatzhandgriff SCHWARZ | ||||
| 25 | 1619P01142 | 6.16 | 7.33 | |
| Gummiring | ||||
| 26 | 1619P01127 | 0.83 | 0.99 | |
| Synchronleitung | ||||
| 27 | 1619P06100 | 1.10 | 1.31 | |
| Synchronleitung | ||||
| 28 | 1619P06101 | 1.10 | 1.31 | |
| Elektr Leitung | ||||
| 29 | 2610918148 | 1.60 | 1.90 | |
| Synchronleitung | ||||
| 30 | 1619P06102 | 1.10 | 1.31 | |
| Klemmenblock | ||||
| 31 | 1619P11754 | 1.60 | 1.90 | |
| Schalterknopf | ||||
| 32 | 1619P01156 | 1.60 | 1.90 | |
| Druckfeder | ||||
| 33 | 2610935251 | 1.10 | 1.31 | |
| Zugentlastung | ||||
| 34 | 1619P01637 | 0.83 | 0.99 | |
| Anschlussklemme | ||||
| 36 | 1619P06502 | 0.83 | 0.99 | |
| Kappe SCHWARZ | ||||
| 37 | 1619P01143 | 0.83 | 0.99 | |
| Führungsbügel | ||||
| 38 | 1619P01620 | 3.85 | 4.58 | |
| Druckfeder | ||||
| 39 | 1619P01642 | 0.83 | 0.99 | |
| Distanzscheibe | ||||
| 41 | 1619P07414 | 0.83 | 0.99 | |
| Welle | ||||
| 46 | 1619P01623 | 10.10 | 12.02 | |
| Rillenkugellager 15x35x11 | ||||
| 47 | 1900905279 | 7.96 | 9.47 | |
| Rillenkugellager 6000-2RS DIN 625 | ||||
| 48 | 1900905173 | 3.85 | 4.58 | |
| Stirnrad | ||||
| 49 | 1619P01624 | 11.18 | 13.30 | |
| Scheibe | ||||
| 50 | 1619P01625 | 3.12 | 3.71 | |
| Sicherungsscheibe | ||||
| 51 | 1619P06089 | 2.56 | 3.05 | |
| Klemmschraube | ||||
| 52 | 1619P01634 | 1.10 | 1.31 | |
| Lagerflansch | ||||
| 53 | 1619P01628 | 6.16 | 7.33 | |
| Rückhalteblech | ||||
| 54 | 1619P01629 | 2.11 | 2.51 | |
| Unterlegscheibe | ||||
| 55 | 1619P02619 | 1.10 | 1.31 | |
| PENDELBESCHERMKAP | ||||
| 58 | 1600A00XZ3 | 14.80 | 17.61 | |
| Torx-Linsenschraube M5x12-TORX,T25 SILBER | ||||
| 59 | 1613435015 | 1.84 | 2.19 | |
| Zugfeder | ||||
| 60 | 1619P01632 | 1.84 | 2.19 | |
| Anschlagpuffer | ||||
| 61 | 1619P01633 | 1.10 | 1.31 | |
| Abstandshülse | ||||
| 62 | 1619P02580 | 0.83 | 0.99 | |
| Flanschbuchse | ||||
| 63 | 1619P02410 | 0.83 | 0.99 | |
| Stützbock | ||||
| 64 | 1619P02409 | 6.16 | 7.33 | |
| Gewindebolzen | ||||
| 65 | 1619P02411 | 0.83 | 0.99 | |
| Nicht mehr lieferbar | ||||
| 66 | 1619P02403 | |||
| Spannstift DIN 7346-8x45 | ||||
| 67 | 2917780185 | 1.60 | 1.90 | |
| Spaltkeil | ||||
| 68 | 1619P02408 | 5.02 | 5.97 | |
| Basisplaat | ||||
| 69 | 1600A00XP9 | 38.24 | 45.51 | |
| Scharnierkonsole | ||||
| 70 | 1600A00Y01 | 22.36 | 26.61 | |
| Scharnierkonsole | ||||
| 70 | 1600A00Y01 | 22.36 | 26.61 | |
| Scharnierkonsole | ||||
| 71 | 1619P09215 | 5.02 | 5.97 | |
| Wippe | ||||
| 72 | 1619P02406 | 1.84 | 2.19 | |
| Scharnierkonsole | ||||
| 73 | 1619P09216 | 4.43 | 5.27 | |
| Ansatzschraube | ||||
| 74 | 2610923224 | 1.10 | 1.31 | |
| Sechskantmutter DIN 985-M 5-8-A | ||||
| 75 | 2915061003 | 1.60 | 1.90 | |
| Flügelmutter | ||||
| 76 | 1619P06244 | 1.10 | 1.31 | |
| Stützwinkel | ||||
| 77 | 1619P09214 | 1.10 | 1.31 | |
| Schulterschraube | ||||
| 78 | 2610924635 | 1.10 | 1.31 | |
| Einstellhebel | ||||
| 79 | 1619P01668 | 1.10 | 1.31 | |
| Stange | ||||
| 80 | 1600A00Z5N | 2.11 | 2.51 | |
| Unterlegscheibe 8-ST | ||||
| 81 | 2916021013 | 1.10 | 1.31 | |
| Rollen-Bundbolzen | ||||
| 82 | 1619P02412 | 1.10 | 1.31 | |
| Unterlegscheibe | ||||
| 83 | 1619P02413 | 0.83 | 0.99 | |
| Flügelschraube SCHWARZ | ||||
| 84 | 1619P01618 | 0.83 | 0.99 | |
| Anzeigegerät | ||||
| 85 | 1619P09217 | 1.60 | 1.90 | |
| Flachrundschraube M6x30 | ||||
| 86 | 1619P09218 | 1.10 | 1.31 | |
| Schraube | ||||
| 87 | 1619P01643 | 0.83 | 0.99 | |
| Schraube | ||||
| 88 | 1619P01644 | 1.10 | 1.31 | |
| Schraube | ||||
| 89 | 1619P01676 | 0.83 | 0.99 | |
| Abgleichschraube | ||||
| 90 | 2610924685 | 0.83 | 0.99 | |
| Schraube M5x10-H | ||||
| 91 | 1619P01677 | 0.83 | 0.99 | |
| Gewindebolzen M6x25 MM | ||||
| 92 | F016L11371 | 1.84 | 2.19 | |
| Schraube | ||||
| 93 | 1619P01679 | 0.83 | 0.99 | |
| Schraube M6x20-H | ||||
| 94 | 1619P01680 | 0.83 | 0.99 | |
| Schraube | ||||
| 95 | 1619P01673 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 96 | 2916011111 | 1.84 | 2.19 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 653 | 1907950006 | 3.12 | 3.71 | |
| INBUSSLUITINGEN | ||||
| 653 | 2610364015 | 2.56 | 3.05 | |
| Vakuumadapter | ||||
| 656 | 1619P09425 | 1.84 | 2.19 | |
| Motorgehäuse | ||||
| 801 | 1619P04514 | 13.11 | 15.60 | |
| Poolschoen | ||||
| 802 | 1619P14887 | 28.01 | 33.33 | |
| Ankersatz 230V | ||||
| 803 | 1619P01696 | 52.03 | 61.92 | |
| Typschild | ||||
| 808 | 1619P30425 | 1.84 | 2.19 | |
| Kohlebürstensatz | ||||
| 810 | 1619P01685 | 8.98 | 10.69 | |
| Bürstenhalter | ||||
| 816 | 1619P02799 | 11.68 | 13.90 | |
| Nicht mehr lieferbar | ||||
| 896 | 2608190002 | |||
