Bosch GEF 7 E Zeichnungen und Teile
Genaue Typennummer:
3 601 HA8 000
3 601 HA8 000

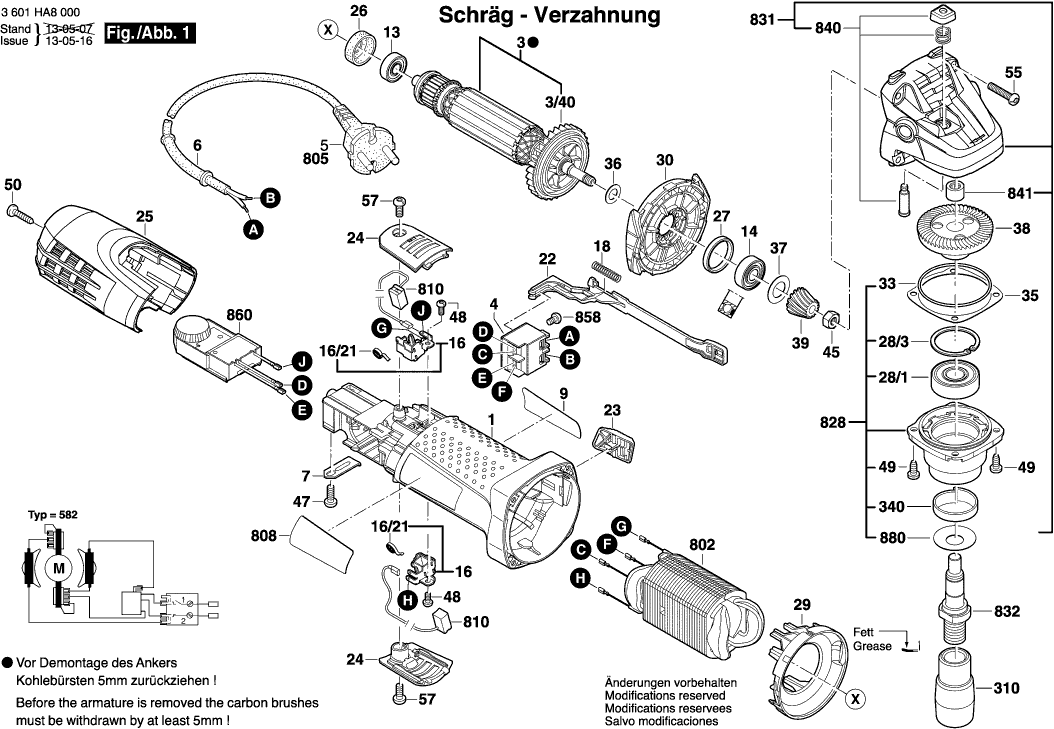

Zeichnungen der BOSCH 3601HA8000 ( GEF7E )
Teileliste der BOSCH 3601HA8000 ( GEF7E )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 1 | 1619P10070 | Motorgehäuse | € 6.64 | |
| Anker | ||||
| 3 | 1619P14848 | Anker | € 20.77 | |
| Lüfter | ||||
| 3/40 | 1619P02801 | Lüfter | € 1.19 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200179 | Ein/Aus-Schalter | € 6.64 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 1.99 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | Befestigungsschelle | € 0.99 | |
| Firmenschild | ||||
| 9 | 3601110607 | Firmenschild | € 2.28 | |
| Kugellager 7x19x6 MM | ||||
| 13 | 1619P00456 | Kugellager 7x19x6 MM | € 2.28 | |
| Kugellager | ||||
| 14 | 1619P00455 | Kugellager | € 2.76 | |
| Bürstenhalter | ||||
| 16 | 1619P02845 | Bürstenhalter | € 2.28 | |
| Spiralfeder | ||||
| 16/21 | 1619P02809 | Spiralfeder | € 0.99 | |
| Druckfeder | ||||
| 18 | 1604611031 | Druckfeder | € 1.99 | |
| Verstellschieber | ||||
| 22 | 1619P02811 | Verstellschieber | € 1.19 | |
| Schalterknopf | ||||
| 23 | 1619P10838 | Schalterknopf | € 1.19 | |
| Bürstendeckel | ||||
| 24 | 1619P02828 | Bürstendeckel | € 1.19 | |
| Gehäusedeckel | ||||
| 25 | 1619P10072 | Gehäusedeckel | € 2.76 | |
| Zwischenring | ||||
| 26 | 1600502023 | Zwischenring | € 1.73 | |
| Gummiring | ||||
| 27 | 1600206025 | Gummiring | € 1.73 | |
| Kugellager | ||||
| 28/1 | 1619P07440 | Kugellager | € 5.41 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 28/3 | 2916660013 | Sicherungsbügel DIN 472-32x1,2 MM | € 1.73 | |
| Luftleitring | ||||
| 29 | 1619P02818 | Luftleitring | € 1.19 | |
| Luftverteiler | ||||
| 30 | 1619P02819 | Luftverteiler | € 0.99 | |
| O-Ring 44,0x1,0 MM | ||||
| 33 | 1619P02820 | O-Ring 44,0x1,0 MM | € 1.19 | |
| Ausgleichscheibe 0,1 MM | ||||
| 35 | 1619P02821 | Ausgleichscheibe 0,1 MM | € 0.99 | |
| Ausgleichscheibe 0,2 MM | ||||
| 35 | 1619P02822 | Ausgleichscheibe 0,2 MM | € 1.19 | |
| Vorlegscheibe | ||||
| 36 | 1619P00987 | Vorlegscheibe | € 0.99 | |
| Abdeckscheibe | ||||
| 37 | 1600100033 | Abdeckscheibe | € 1.99 | |
| Tellerrad | ||||
| 38 | 1619P02823 | Tellerrad | € 6.64 | |
| Kegelrad | ||||
| 39 | 1619P02825 | Kegelrad | € 4.15 | |
| Nicht mehr lieferbar | ||||
| 45 | 2915011007 | Nicht mehr lieferbar | ||
| Spezialschraube | ||||
| 47 | 2609110052 | Spezialschraube | € 0.99 | |
| Torx-Linsenschraube 3x8 | ||||
| 48 | 1619P02849 | Torx-Linsenschraube 3x8 | € 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | Gewindefurchschraube DIN 7500, M4x10, SR10.2 | € 1.19 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 1619P00105 | Torx-Linsenschraube 4x20 | € 1.19 | |
| Torx-Linsenschraube 4x25 | ||||
| 55 | 1619P01066 | Torx-Linsenschraube 4x25 | € 0.99 | |
| Torx-Linsenschraube 4x12 | ||||
| 57 | 1619P02848 | Torx-Linsenschraube 4x12 | € 1.19 | |
| Schutzabdeckung | ||||
| 300/10 | 3600508042 | Schutzabdeckung | € 45.54 | |
| Antriebsrolle | ||||
| 310 | 3600300067 | Antriebsrolle | € 61.63 | |
| Schleifarm | ||||
| 320 | 3602013008 | Schleifarm | € 115.14 | |
| Hülse | ||||
| 340 | 3600409012 | Hülse | € 4.15 | |
| Schleifarm | ||||
| 650 | 3602013009 | Schleifarm | € 93.06 | |
| Nicht mehr lieferbar | ||||
| 651 | 160202509T | Nicht mehr lieferbar | ||
| Schleifvorrichtung | ||||
| 800 | 3607031735 | Schleifvorrichtung | € 237.61 | |
| Klemmelement | ||||
| 800/13 | 3600700058 | Klemmelement | € 4.78 | |
| Klemmhebel | ||||
| 800/14 | 3602001008 | Klemmhebel | € 56.16 | |
| Feder | ||||
| 800/3 | 3604613002 | Feder | € 3.36 | |
| Einstellschraube | ||||
| 800/5 | 3603435050 | Einstellschraube | € 15.97 | |
| Polschuh 220-230V | ||||
| 802 | 1619P07239 | Polschuh 220-230V | € 14.15 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | Netzanschlussleitung EU 2,6m 2 x 1,0 mm | € 12.07 | |
| Typschild | ||||
| 808 | 160111A4EA | Typschild | € 20.77 | |
| Kohlebürstensatz | ||||
| 810 | 1619P02870 | Kohlebürstensatz | € 6.64 | |
| Gleitbelag | ||||
| 820 | 3607031736 | Gleitbelag | € 4.78 | |
| Lagerflansch | ||||
| 828 | 3607031748 | Lagerflansch | € 50.38 | |
| Getriebegehäuse | ||||
| 831 | 1619P02872 | Getriebegehäuse | € 13.77 | |
| Schleifspindel | ||||
| 832 | 1607000D6A | Schleifspindel | € 5.93 | |
| Druckknopf | ||||
| 840 | 1619P02873 | Druckknopf | € 1.73 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 841 | 1600910018 | Nadelhülse Ø8xØ12x8 MM | € 4.15 | |
| Nicht mehr lieferbar | ||||
| 858 | 2910641081 | Nicht mehr lieferbar | ||
| Drehzahlregler | ||||
| 860 | 1619P07277 | Drehzahlregler | € 24.13 | |
| Abdeckscheibe | ||||
| 880 | 1619P09390 | Abdeckscheibe | € 1.73 | |
