Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JG4200 ( GDX18V-200C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

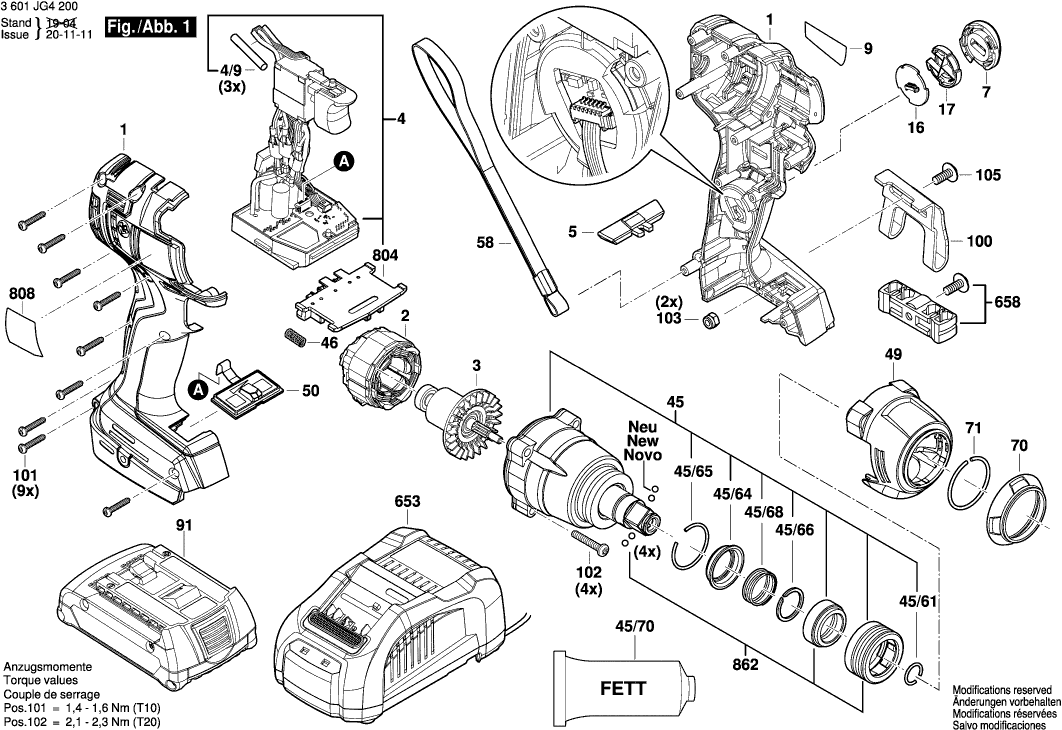

Zeichnungen der Bosch 3601JG4200 ( GDX18V-200C )
Teileliste der Bosch 3601JG4200 ( GDX18V-200C )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Behuizing | ||||
| 1 | 16058065CZ | 13.11 | 15.60 | |
| Ständer | ||||
| 2 | 1619P14412 | 28.01 | 33.33 | |
| Rotor | ||||
| 3 | 1619P14405 | 25.28 | 30.08 | |
| Elektronikmodul | ||||
| 4 | 16072335EV | 95.99 | 114.23 | |
| Schrumpfschlauch | ||||
| 4/9 | 160071203S | 0.83 | 0.99 | |
| Umschalthebel | ||||
| 5 | 1600A011KN | 1.60 | 1.90 | |
| Deckeleinheit | ||||
| 7 | 1600A00RU8 | 1.60 | 1.90 | |
| Firmenschild | ||||
| 9 | 160111C28M | 1.84 | 2.19 | |
| Leiterplatte Bestückt | ||||
| 16 | 1607503333 | 8.98 | 10.69 | |
| Abdeckblende | ||||
| 17 | 1600A00M53 | 0.83 | 0.99 | |
| AANDRIJFKAST | ||||
| 45 | 1600A01PG3 | 57.10 | 67.95 | |
| Snapring | ||||
| 45/61 | 0618800045 | 0.83 | 0.99 | |
| Aufnahmehülse | ||||
| 45/64 | 1600A00NR9 | 1.84 | 2.19 | |
| Sprengring | ||||
| 45/65 | 1604601032 | 1.60 | 1.90 | |
| Sprengring | ||||
| 45/66 | 1604601031 | 1.60 | 1.90 | |
| Drukveer | ||||
| 45/68 | 0618800047 | 1.60 | 1.90 | |
| Fetttube 45 ml | ||||
| 45/70 | 1600A002NE | 22.36 | 26.61 | |
| Druckfeder | ||||
| 46 | 1609280477 | 1.10 | 1.31 | |
| Abdeckung | ||||
| 49 | 1600A00J37 | 5.50 | 6.54 | |
| Tastatur | ||||
| 50 | 1600A013BB | 7.96 | 9.47 | |
| PEDAALRIEM | ||||
| 58 | 1600A01902 | 1.84 | 2.19 | |
| Pedalriemen | ||||
| 58 | 2609100301 | 1.84 | 2.19 | |
| Schutzkappe | ||||
| 70 | 1600A011DL | 1.10 | 1.31 | |
| Sprengring | ||||
| 71 | 1604601037 | 0.83 | 0.99 | |
| Akku-Paket GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 106.68 | 126.95 | |
| Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
| 91 | 2607337069 | 95.99 | 114.23 | |
| Geräteclip | ||||
| 100 | 2609111584 | 2.56 | 3.05 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201 | 1.60 | 1.90 | |
| Torx-Senkschraube | ||||
| 102 | 061880004W | 0.83 | 0.99 | |
| Mutter | ||||
| 103 | 2609110835 | 1.10 | 1.31 | |
| Schraube | ||||
| 105 | 2609110834 | 1.10 | 1.31 | |
| Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
| 653 | 2607225921 | 95.99 | 114.23 | |
| Ladegerät GB 230/10,8-18V, 30 42 S | ||||
| 653 | 2607225923 | 106.68 | 126.95 | |
| Bohrhalter | ||||
| 658 | 2609199748 | 1.60 | 1.90 | |
| Kontakthalter 18V | ||||
| 804 | 1609280820 | 4.43 | 5.27 | |
| Typschild | ||||
| 808 | 160111A599 | 1.84 | 2.19 | |
| Huelsenbaugruppe | ||||
| 862 | 1600A01N0V | 4.43 | 5.27 | |
