Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601J09500 ( GDS12V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

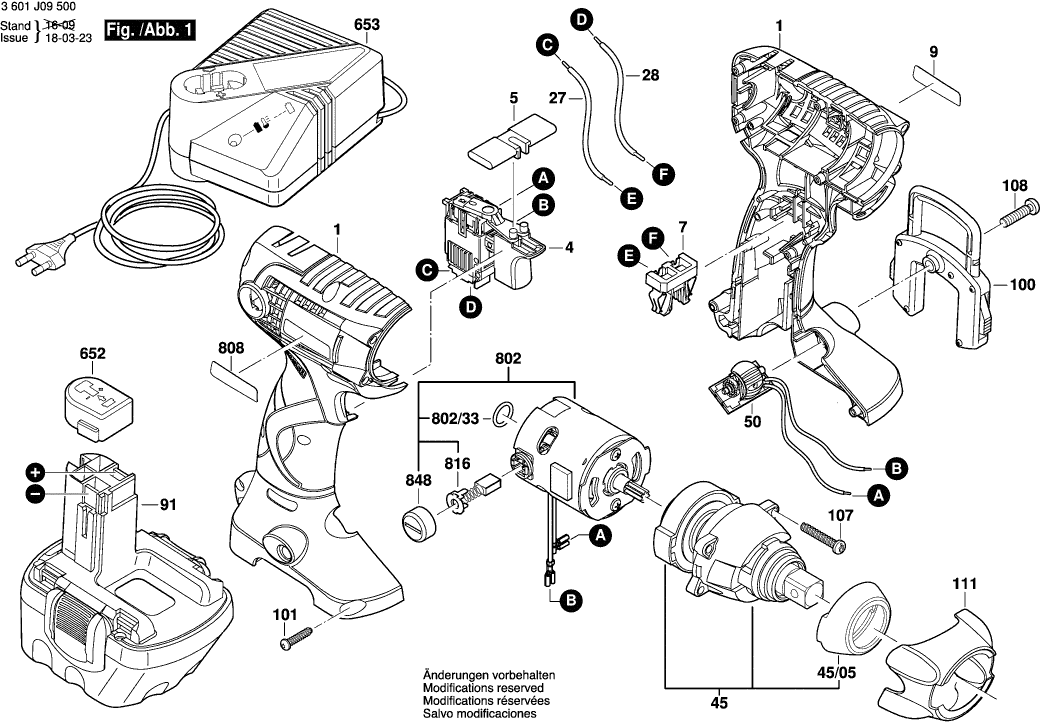

Zeichnungen der Bosch 3601J09500 ( GDS12V )
Teileliste der Bosch 3601J09500 ( GDS12V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse BLAU | ||||
| 1 | 2609100268@32 | 25.28 | 30.08 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 2607200489@32 | |||
| Taste | ||||
| 5 | 2609100273@32 | 1.84 | 2.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 2609100297@32 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 2609131153@32 | |||
| Verbindungsleitung 50 MM LANG,SCHWARZ | ||||
| 27 | 2609120146@32 | 1.10 | 1.31 | |
| Verbindungsleitung 60 MM,LANG,ROT | ||||
| 28 | 2609120147@32 | 1.10 | 1.31 | |
| AANDRIJFKAST | ||||
| 45 | 2609199104@32 | 86.22 | 102.60 | |
| Veiligheidsring | ||||
| 45/05 | 2609170025@32 | 5.50 | 6.54 | |
| Lichtgevende Diode | ||||
| 50 | 2609199069@32 | 11.68 | 13.90 | |
| Einschub-Akkupaket 12V,2,6Ah,NiMh | ||||
| 91 | 2607335683@32 | 159.00 | 189.21 | |
| Houder | ||||
| 100 | 2609199027@32 | 6.16 | 7.33 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201@32 | 1.60 | 1.90 | |
| Schraube | ||||
| 107 | 2609110327@32 | 1.10 | 1.31 | |
| Schraube | ||||
| 108 | 2609110309@32 | 1.10 | 1.31 | |
| Abdeckklappe SCHWARZ | ||||
| 111 | 2609100298@32 | 5.02 | 5.97 | |
| Schutzkappe | ||||
| 652 | 2609100101@32 | 3.12 | 3.71 | |
| Schnell-Lader AUS 240/7,2-14,4V, 30 MIN. | ||||
| 653 | 2607224705@32 | 122.70 | 146.01 | |
| Schnell-Lader GB 230/7,2-14,4V, 30 MIN. | ||||
| 653 | 2607224703@32 | 95.99 | 114.23 | |
| Motor | ||||
| 802 | 2609199046@32 | 52.03 | 61.92 | |
| O-Ring | ||||
| 802/33 | 2609170030@32 | 1.10 | 1.31 | |
| Typschild | ||||
| 808 | 2609135773@32 | 1.84 | 2.19 | |
| Koolborstelset | ||||
| 816 | 2609199048@32 | 7.13 | 8.48 | |
| Afsluitdop | ||||
| 848 | 2609199049@32 | 4.43 | 5.27 | |
