Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JE0100 ( GDS10,8V-EC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601JE0100 ( GDS10,8V-EC )

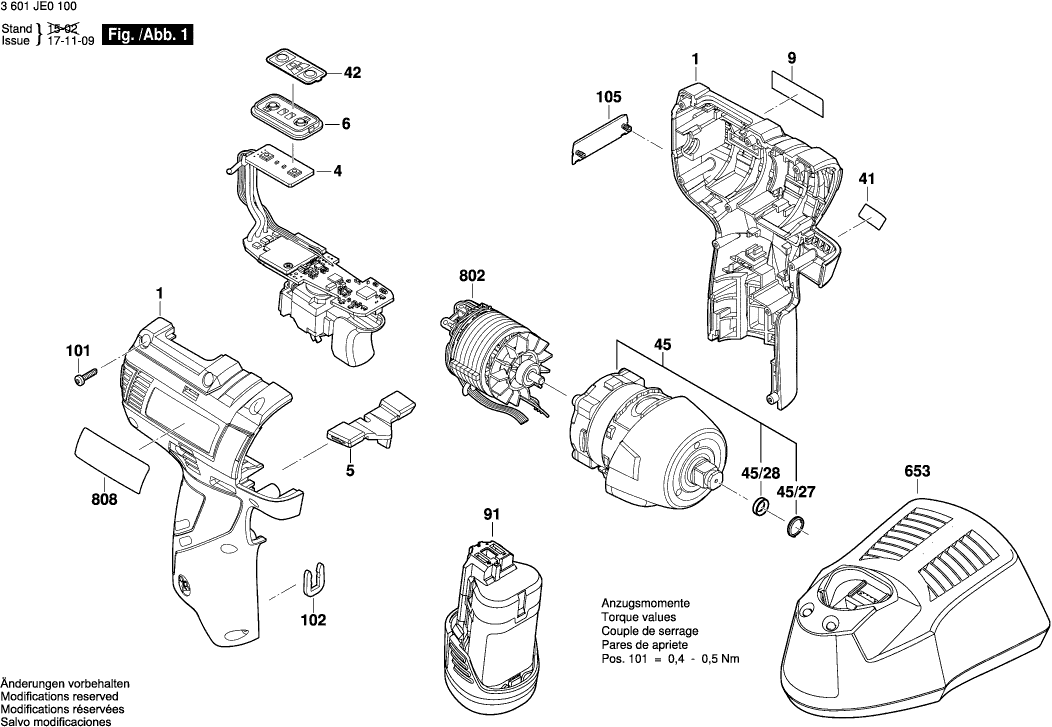

Teilezeichnung 1

Teileliste der Bosch 3601JE0100 ( GDS10,8V-EC )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 2609101235 13.11 15.60

Elektronikmodul
4 1607233581 76.72 91.30

Verstellhebel
5 2609101236 1.10 1.31

Taste
6 2609101237 0.83 0.99

Firmenschild GDS 10,8 V-EC
9 2609135461 1.84 2.19

Aufkleber
41 2609134168 1.84 2.19

Aufkleber
42 2609134169 1.84 2.19

Blechring
45/27 2609111678 0.83 0.99

O-Ring
45/28 2609170227 0.83 0.99

Getriebekasten
45 2609199731 76.72 91.30

Nicht mehr lieferbar
91 2607337223

Schraube
101 2609110883 1.60 1.90

Clip
102 2609110537 1.10 1.31

Farbclip
105 2609101394 1.10 1.31

Schnell-Lader UK AL1130CV 230V/12V/3A
653 2607225135 63.33 75.36

Schnell-Lader EU GAL 1230 CV 230/12V
653 2607226101 63.33 75.36

Bürstenloser DC-Motor
802 2609199661 46.67 55.54

Typschild
808 2609135159 0.83 0.99
