Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603167503 ( CSB480RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603167503 ( CSB480RE )

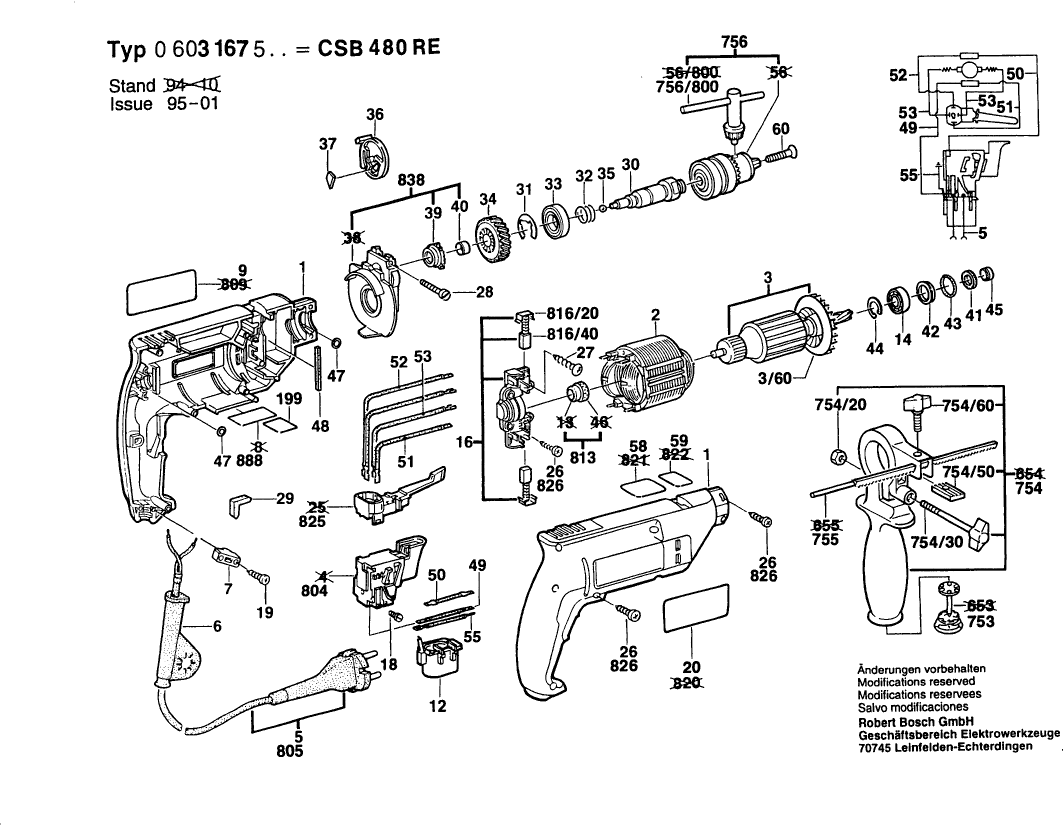

Teilezeichnung 1

Teileliste der Bosch 0603167503 ( CSB480RE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Gehäuseschale GRUEN
1 2605104254@32 15.71 18.69
Polschuh 220-240V
2 2604220562@32 18.19 21.65
Anker 230-240V
3 2604011076@32 36.85 43.85
Lüfter
3/60 2606610029@32 1.94 2.31
Tülle Ø6,9 MM
6 2600707059@32 2.24 2.67
Tülle Ø11,6-Ø12,5x84 MM
6 2600707060@32 1.94 2.31
Tülle Ø8,8 MM
6 2600707061@32 1.94 2.31
Leitungshalter
7 2601035001@32 1.18 1.40
Klebeschild SONNENSEITE
9 2601110852@32 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
12 2607329114@32
Rillenkugellager 9x24x7
14 2600905039@32 9.53 11.34
Nicht mehr lieferbar, kein Ersatz
16 2605807060@32
Zylinderschraube M3x6,5-4.8
18 2603410001@32 1.18 1.40
Blechschraube DIN 7981-ST3,9x16-C-H
19 2910611019@32 2.24 2.67
Hinweisschild SCHATTENSEITE
20 2601118668@32 2.24 2.67
Klebeschild SCHWARZ
20 2601110958@32 0.83 0.99
Torx-Linsenschraube 3x18
27 2603490018@32 0.83 0.99
Zylinderschraube DIN 84-BM4x30-8.8
28 2910021134@32 1.18 1.40
Dämmplatte
29 2601022000@32 1.18 1.40
Bohrspindel 1/2",M6 LINKSGEWINDE
30 2606135034@32 10.73 12.77
Sicherungsscheibe 0,3 MM
31 2600118006@32 1.70 2.02
Sicherungsscheibe 1,2 MM
31 2600118007@32 1.18 1.40
Sicherungsscheibe 0,6 MM
31 2600118001@32 0.83 0.99
Druckfeder
32 2604617000@32 1.94 2.31
Rillenkugellager 15x32x9
33 1900905122@32 7.58 9.02
Stirnrad Z=37
34 2606320051@32 9.53 11.34
Kugel DIN 5401-5,5MM-III-ST
35 1903230010@32 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
36 2601990001@32
Druckplatte
37 2601074003@32 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
39 2606490056@32
Nadellager Ø8x8 MM
40 2600917003@32 2.24 2.67
Filzring
41 2600108000@32 1.18 1.40
Tellerscheibe
42 2600500014@32 1.18 1.40
O-Ring 18x3 MM
43 1900210117@32 2.71 3.22
Sicherungsring DIN 472-24x1,2 MM
44 2916660008@32 1.70 2.02
Steckhülse
45 2600400008@32 1.18 1.40
O-Ring 5,0x1,75 MM
47 2600210036@32 1.18 1.40
Filzstreifen
48 2601005011@32 1.70 2.02
Nicht mehr lieferbar, kein Ersatz
49 2604448060@32
Nicht mehr lieferbar, kein Ersatz
50 2604448045@32
Verbindungsleitung L=88 MM WEISS
51 2604448034@32 1.18 1.40
Verbindungsleitung L=103 MM BLAU
52 2604448132@32 0.83 0.99
Verbindungskabel L=73 MM WEISS
53 2604448115@32 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
55 2604448170@32
Klebeschild
58 2601110579@32 1.18 1.40
Klebeschild
59 2601110580@32 1.18 1.40
Senkschraube M6x27 LINKSGEWINDE
60 2603421226@32 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
199 1601110265@32
Bohreraufnahme
753 2607000122@32 0.83 0.99
Zusatzhandgriff Ø43 MM SCHWARZ
754 1612025031@32 9.53 11.34
Extra Handgreep
754 1619PB4323@32 7.58 9.02
Zeskant moer
754/20 2915011007@32 0.83 0.99
Flügelschraube M6x(15)55
754/30 1613480007@32 1.18 1.40
Spannplatte M6
754/50 2608040014@32 2.24 2.67
Flügelschraube M6x20 MM
754/60 1613480008@32 1.18 1.40
Tiefenanschlag SW 6x210 MM
755 1613001005@32 0.83 0.99
Bohrfutter Ø1,5-13 MM, 1/2"
756 1608571069@32 20.42 24.30
Bohrfutterschlüssel SG2
756/800 2607950007@32 5.33 6.34
Nicht mehr lieferbar, kein Ersatz
804 2607200209@32
Netzanschlussleitung EU 2,6m 2 x 1,0 mm
805 1607000385@32 11.88 14.14
Nadellager
813 2600917902@32 5.83 6.94
Rastkappe
816/20 2601322013@32 1.18 1.40
Kohlebürstensatz
816/40 2604321905@32 8.45 10.06
Umschalter
825 2607200231@32 12.41 14.77
Blechschraube DIN 7981-3,9x19-C-Z-ST
826 2912401020@32 0.83 0.99
Lagerbrücke
838 2605807915@32 15.71 18.69
Typschild
888 160111A3H3@32 1.94 2.31
