Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3602D94600 ( ANGLEEXACTION8-1100 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

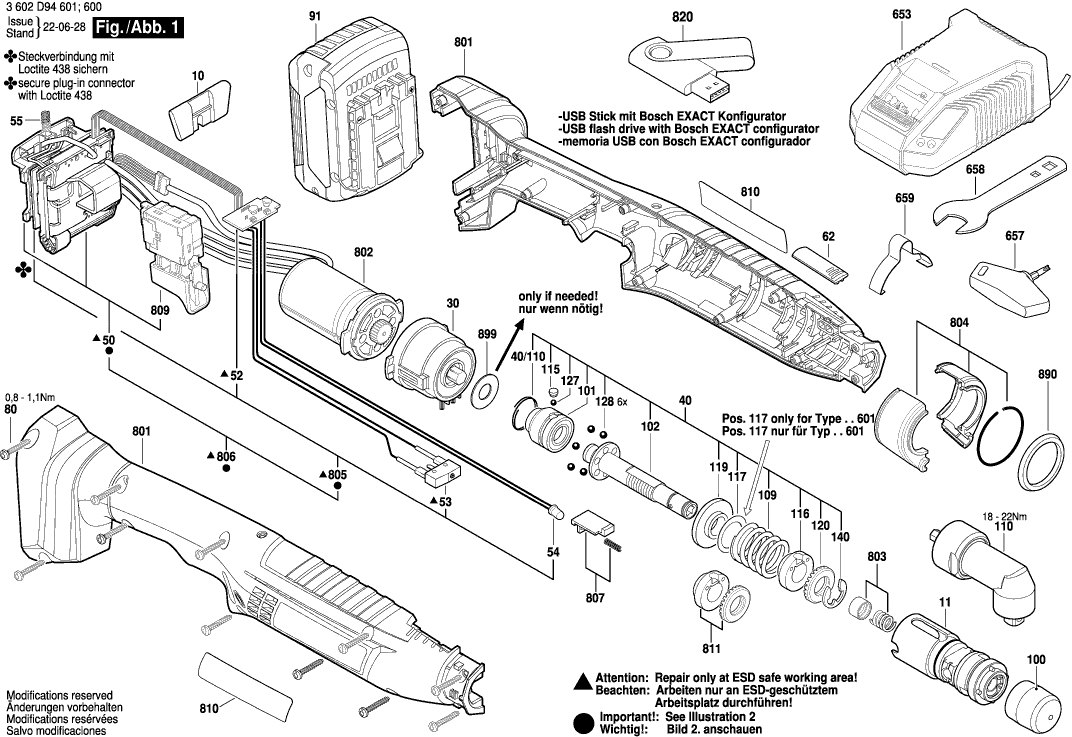

Zeichnungen der Bosch 3602D94600 ( ANGLEEXACTION8-1100 )
Teileliste der Bosch 3602D94600 ( ANGLEEXACTION8-1100 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schaltschieber | ||||
| 10 | 3601099004@32 | 2.24 | 2.67 | |
| Winkelflansch | ||||
| 11 | 3609202B07@32 | 113.29 | 134.82 | |
| Planetengetriebe | ||||
| 30 | 3607030472@32 | 60.65 | 72.17 | |
| Bausatz | ||||
| 40 | 3607031567@32 | 209.26 | 249.02 | |
| Sprengring | ||||
| 40/110 | 3600224053@32 | 1.18 | 1.40 | |
| Elektronik-Modul | ||||
| 50 | 16072335JF@32 | 168.86 | 200.94 | |
| Anzeigeplatte | ||||
| 52 | 1607233516@32 | 11.88 | 14.14 | |
| Mikroschalter | ||||
| 53 | 1607502627@32 | 36.85 | 43.85 | |
| Leuchtdiode | ||||
| 54 | 1607502626@32 | 13.93 | 16.58 | |
| Druckfeder | ||||
| 55 | 1609280477@32 | 1.18 | 1.40 | |
| Schieber | ||||
| 62 | 3601923030@32 | 2.24 | 2.67 | |
| Torx-Linsenschraube 3x18 | ||||
| 80 | 2603490018@32 | 0.83 | 0.99 | |
| Accupakket | ||||
| 91 | 1607A350M0@32 | 91.56 | 108.96 | |
| Akku-Paket BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815@32 | 91.56 | 108.96 | |
| Accupakket n 5s1p | ||||
| 91 | 1607A350MA@32 | 73.72 | 87.73 | |
| Schutzkappe 25,4x25,4 MM LANG | ||||
| 100 | 3608872557@32 | 2.24 | 2.67 | |
| Kupplungsteil | ||||
| 101 | 3606445043@32 | 101.94 | 121.31 | |
| Abtriebswelle | ||||
| 102 | 3603124023@32 | 67.25 | 80.03 | |
| Druckfeder | ||||
| 109 | 3604619003@32 | 4.70 | 5.59 | |
| Verschlussplatte | ||||
| 115 | 3601023011@32 | 1.94 | 2.31 | |
| Einstellring | ||||
| 116 | 3600134014@32 | 26.84 | 31.94 | |
| Lagerscheibe | ||||
| 119 | 3600190036@32 | 6.54 | 7.78 | |
| Rastscheibe | ||||
| 120 | 3603344047@32 | 20.42 | 24.30 | |
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 127 | 1903230006@32 | 1.70 | 2.02 | |
| Kugel 4,5 MM III DIN 5401-ST | ||||
| 128 | 1903230008@32 | 0.83 | 0.99 | |
| Sicherungsscheibe DIN 6799-9-FSt | ||||
| 140 | 2916080012@32 | 1.18 | 1.40 | |
| Ladegerät GB 230/10,8-18V, 30 42 S | ||||
| 653 | 2607225923@32 | 113.29 | 134.82 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321@32 | 55.25 | 65.75 | |
| Schraubendreher | ||||
| 657 | 3607950027@32 | 11.88 | 14.14 | |
| Einmaulschlüssel | ||||
| 658 | 3601376007@32 | 7.58 | 9.02 | |
| Aufhängebügel | ||||
| 659 | 3601923017@32 | 18.19 | 21.65 | |
| Gehäusebaugruppe | ||||
| 801 | 3607031756@32 | 81.47 | 96.95 | |
| Motorbaugruppe | ||||
| 802 | 3607031765@32 | 441.61 | 525.52 | |
| Huelsenbaugruppe | ||||
| 803 | 3607031758@32 | 33.45 | 39.81 | |
| Led-Halter | ||||
| 804 | 3607031759@32 | 44.82 | 53.34 | |
| Elektronikmodul | ||||
| 805 | 3607031906@32 | 148.65 | 176.89 | |
| Antriebselektronik | ||||
| 806 | 3607031907@32 | 304.19 | 361.99 | |
| Schaltstück | ||||
| 807 | 3607031762@32 | 10.73 | 12.77 | |
| Schalter | ||||
| 809 | 3607031884@32 | 20.42 | 24.30 | |
| Schildersatz | ||||
| 810 | 16070312C9@32 | 26.84 | 31.94 | |
| Einstellring | ||||
| 811 | 1600A007U6@32 | 23.75 | 28.26 | |
| USB-Stick | ||||
| 820 | 3607031931@32 | 40.61 | 48.33 | |
| Adapterleitung | ||||
| 881 | 1607000CM1@32 | 33.45 | 39.81 | |
| Adapterleitung | ||||
| 882 | 1607000CM0@32 | 36.85 | 43.85 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106031@32 | 20.42 | 24.30 | |
| Teilesatz 5 STUECK GRAU | ||||
| 890 | 3600106032@32 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106029@32 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106030@32 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106027@32 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106028@32 | 15.71 | 18.69 | |
| Teilesatz 5 STUECK WEISS | ||||
| 890 | 3600106033@32 | 15.71 | 18.69 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 899 | 1610101621@32 | 1.18 | 1.40 | |
