Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H34600 ( AKE40S )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H34600 ( AKE40S )

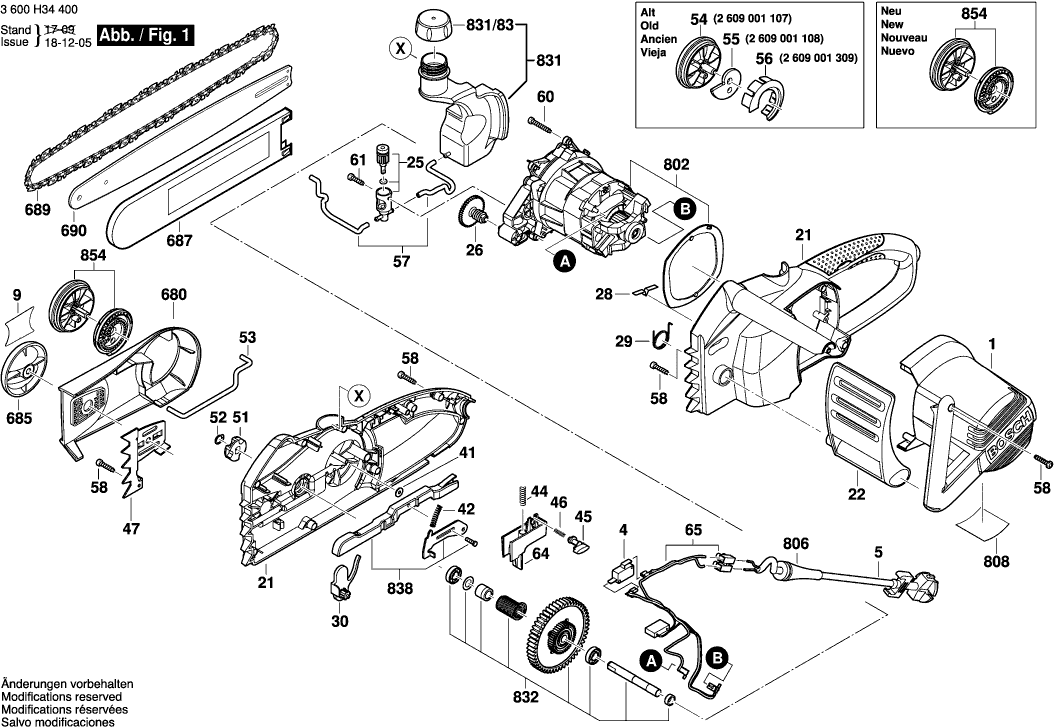

Teilezeichnung 1

Teileliste der Bosch 3600H34600 ( AKE40S )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse GRUEN
1 2609001023 11.18 13.30

Schalter
4 2609001096 5.50 6.54

Netzanschlussleitung EU 0,4m 2 x 1,0mm H07 RN-F
5 2604460183 6.16 7.33

Firmenschild AKE 40 S
9 2609002666 1.84 2.19

Gehäuse
21 2609001110 52.03 61.92

Schutzschild
22 2609001024 7.13 8.48

Pumpe
25 1600A01A55 11.18 13.30

Schneckengetriebe
26 2609001043 6.16 7.33

Feder
28 2609001047 0.83 0.99

Drehfeder
29 2609006397 1.10 1.31

Hebel
30 2609001032 1.84 2.19

Unterlegscheibe DIN 9021-B 4,3-ST
41 2916011892 0.83 0.99

Feder
42 2609001093 0.83 0.99

Druckfeder
44 2609001048 0.83 0.99

Sicherheitsschalter
45 2609001031 2.11 2.51

Druckfeder
46 2609001090 0.83 0.99

Montageblech
47 2609007270 4.43 5.27

Kettenrad
51 2609001036 5.02 5.97

Sicherungsring Din 471-10x1mm-fst
52 2916650001 1.84 2.19

Stange
53 2609001109 6.16 7.33

Rohr
57 2609001086 1.10 1.31

Torx-Linsenschraube 4x20
58 2603490023 0.83 0.99

Torx-Linsenschraube 4x25
60 2603490024 1.10 1.31

Torx-Linsenschraube 4x12
61 2603490021 0.83 0.99

Schaltsegment
64 2609001029 1.60 1.90

Entstörfilter
65 2609004394 5.50 6.54

Schutzhaube SCHWARZ
680 2609001104 11.68 13.90

Rad
685 2609001106 3.85 4.58

Kettenschutz
687 1605510329 7.13 8.48

Sägekette AKE 40
689 2609007365 19.23 22.88

Nicht mehr lieferbar
690 1602317007

Motor
802 2609002728 69.42 82.61

Tülle
806 2609005766 2.11 2.51

Typschild
808 160111A3VA 1.84 2.19

Behälterdeckel
831/83 2609001040 1.84 2.19

Ölbehälter
831 2609001599 13.11 15.60

Nicht mehr lieferbar
832 2609001100

Gestänge
838 2609001597 11.68 13.90

Rad
854 2609004723 11.68 13.90
