Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H49F00 ( AHS50-20LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H49F00 ( AHS50-20LI )

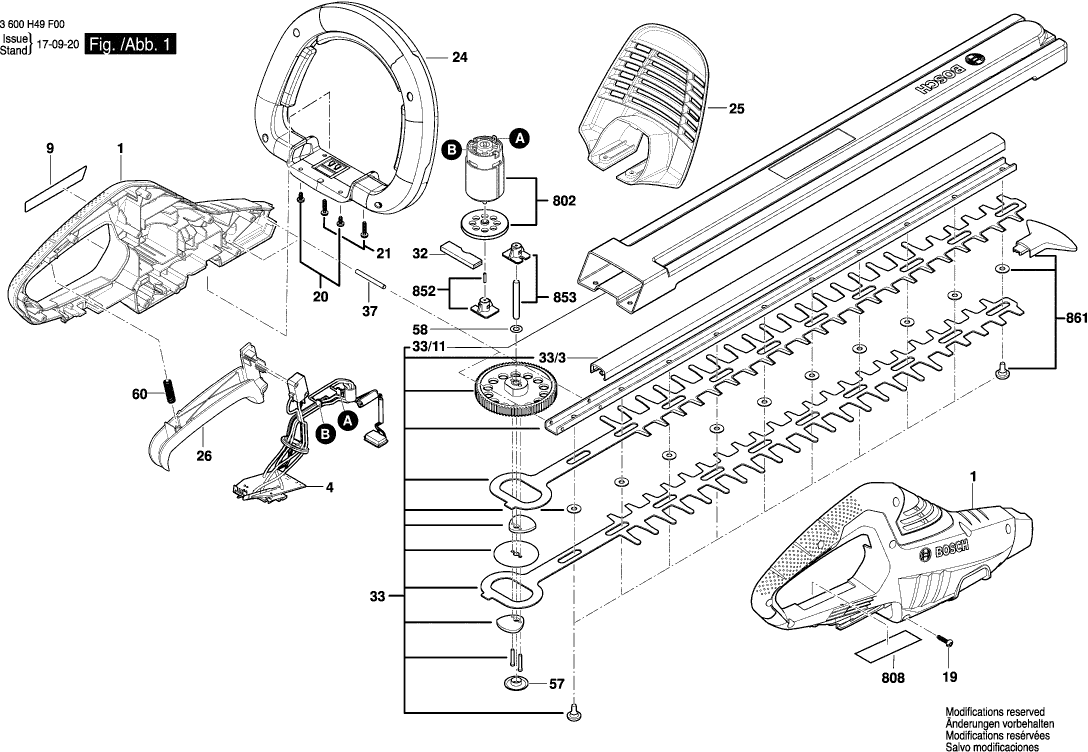

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Bosch 3600H49F00 ( AHS50-20LI )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 16051082B4 14.80 17.61

Elektronik-Modul
4 1600A004PZ 46.67 55.54

Firmenschild AHS 50-20 LI
9 160111C0KR 1.84 2.19

Firmenschild AHS 48-20 LI
9 160111C0KU 1.84 2.19

Firmenschild UniversalHedgeCut 18-550
9 160111C1MV 1.84 2.19

Schraube 4x16
19 2603490022 0.83 0.99

Torx-Linsenschraube
20 160343001Y 0.83 0.99

Torx-Linsenschraube
21 1603435088 0.83 0.99

Handgriff
24 160513215R 31.49 37.47

Schutzsegment
25 1600A004SK 2.11 2.51

Schaltsegment
26 2609006153 1.60 1.90

Stütze
32 1600A00750 1.10 1.31

Messersatz
33 1600A004R0 69.42 82.61

Abdeckung
33/3 1600A004RZ 4.43 5.27

Nicht mehr lieferbar
33/11 1600A004SL

Zylinderstift
37 2609002714 1.10 1.31

Abstandshülse
57 2609006721 0.83 0.99

Ausgleichscheibe
58 2600100040 1.10 1.31

Druckfeder
60 2604610028 1.10 1.31

Akku-Paket PBA 18V 2,5 Ah W-B
91 2607337199 76.72 91.30

Akku-Paket PBA 2,0 Ah W-B
91 2607337211 69.42 82.61

Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h
653 2607225965 42.20 50.22

Ladegerät GB AL 1830 CV 230/14,4-18V 1h
653 2607225967 63.33 75.36

Ladegerät AUS AL 1830 CV 230/14,4-18V 1h
653 2607225969 63.33 75.36

Ladegerät EU AL 1815 CV 230/14,4-18V 3h
653 2607226517 25.28 30.08

Gleichstrommotor
802 160702265X 22.36 26.61

Typschild
808 160111A3VT 1.84 2.19

Tragstift
852 2609006400 6.16 7.33

Achse
853 2609006401 7.13 8.48

Anstossschutz
861 1607000C6R 3.85 4.58
