Bosch AdvancedRotak 670 Zeichnungen und Teile
Genaue Typennummer:
3 600 HB9 202
3 600 HB9 202

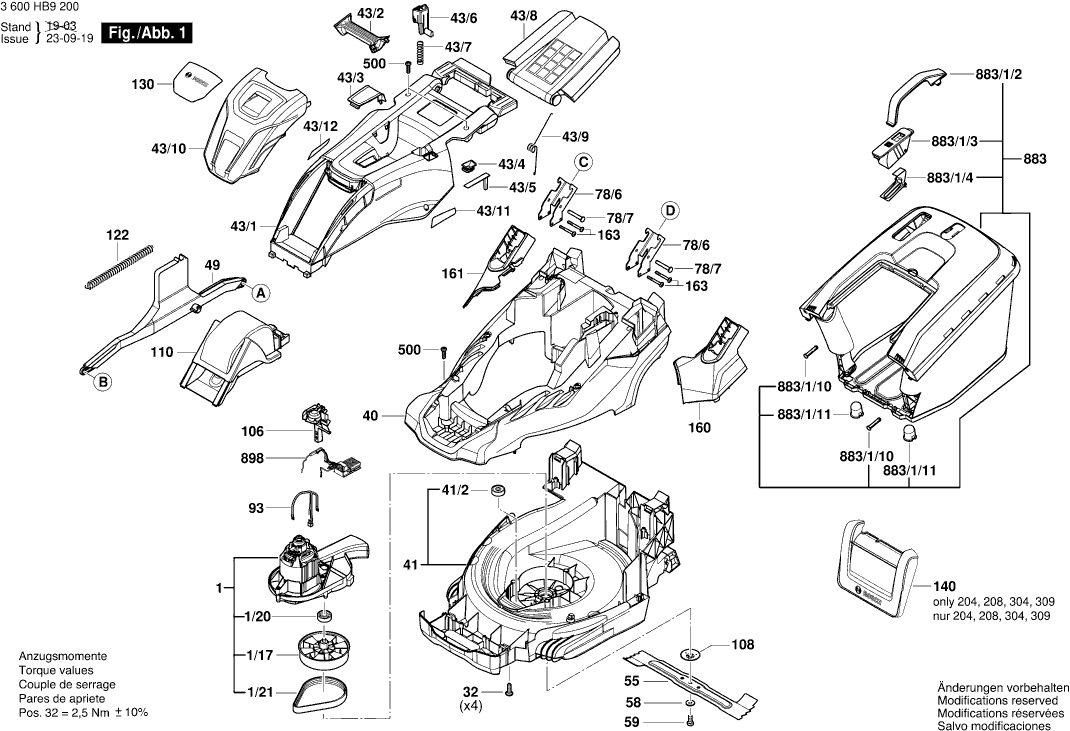

Zeichnungen der BOSCH 3600HB9202 ( AdvancedRotak670 )
Teileliste der BOSCH 3600HB9202 ( AdvancedRotak670 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Elektromotor | ||||
| 1 | F016L90455 | Elektromotor | € 166.55 | |
| Antriebswelle | ||||
| 1/17 | F016L65108 | Antriebswelle | € 12.02 | |
| Antriebsriemen | ||||
| 1/21 | F016L65109 | Antriebsriemen | € 13.90 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | Gewindeschneidschraube | € 0.99 | |
| Mähergehäuse | ||||
| 40 | F016L90016 | Mähergehäuse | € 30.08 | |
| Gerätegehäuse 42 cm | ||||
| 41 | F016L90443 | Gerätegehäuse 42 cm | € 61.92 | |
| Lager 6003 | ||||
| 41/2 | F016L64387 | Lager 6003 | € 4.58 | |
| Motorhaube | ||||
| 43/1 | F016L90017 | Motorhaube | € 15.60 | |
| Ziergitter | ||||
| 43/10 | F016L90400 | Ziergitter | € 7.33 | |
| Zelfklevende Plaat | ||||
| 43/11 | 160111C3G3 | Zelfklevende Plaat | € 2.19 | |
| Klebeschild ProSilence L | ||||
| 43/11 | F016L90076 | Klebeschild ProSilence L | € 2.19 | |
| Zelfklevende Plaat | ||||
| 43/12 | 160111C3G4 | Zelfklevende Plaat | € 2.19 | |
| Klebeschild ProSilence R | ||||
| 43/12 | F016L90077 | Klebeschild ProSilence R | € 2.19 | |
| Traggriff | ||||
| 43/2 | F016L90018 | Traggriff | € 1.31 | |
| Abdeckung | ||||
| 43/3 | F016L90081 | Abdeckung | € 0.99 | |
| Klarsichtdeckel | ||||
| 43/4 | F016L90432 | Klarsichtdeckel | € 1.31 | |
| Anzeigegerät | ||||
| 43/5 | F016L90433 | Anzeigegerät | € 3.05 | |
| Taste | ||||
| 43/6 | F016L90019 | Taste | € 1.90 | |
| Knopffeder | ||||
| 43/7 | F016L91168 | Knopffeder | € 0.99 | |
| Knopffeder | ||||
| 43/7 | F016L91168 | Knopffeder | € 0.99 | |
| Schutzlappen | ||||
| 43/8 | F016L90022 | Schutzlappen | € 6.54 | |
| Feder | ||||
| 43/9 | F016L66165 | Feder | € 1.90 | |
| Gelenkteil | ||||
| 49 | F016L90028 | Gelenkteil | € 8.48 | |
| Achse | ||||
| 52/1 | F016L90007 | Achse | € 4.58 | |
| Gelenkhälfte | ||||
| 52/2 | F016L90033 | Gelenkhälfte | € 1.31 | |
| Gelenkhälfte | ||||
| 52/3 | F016L90037 | Gelenkhälfte | € 1.31 | |
| Rastkappe | ||||
| 52/4 | F016L68095 | Rastkappe | € 1.31 | |
| Rad | ||||
| 52/805 | F016105109 | Rad | € 7.33 | |
| Mähmesser 42 cm | ||||
| 55 | F016L69572 | Mähmesser 42 cm | € 17.61 | |
| Sicherungsscheibe 1/2" | ||||
| 58 | F016L18181 | Sicherungsscheibe 1/2" | € 1.90 | |
| Sechskantschraube | ||||
| 59 | F04N004003 | Sechskantschraube | € 0.99 | |
| Achse 42/46 | ||||
| 61/1 | F016L90006 | Achse 42/46 | € 4.58 | |
| Gelenkhälfte | ||||
| 61/2 | F016L90032 | Gelenkhälfte | € 1.31 | |
| Distanzstück | ||||
| 61/3 | F016L90036 | Distanzstück | € 0.99 | |
| Rastkappe | ||||
| 61/4 | F016L68095 | Rastkappe | € 1.31 | |
| Rad | ||||
| 61/805 | F016105111 | Rad | € 5.97 | |
| Handgriff | ||||
| 75/1/1 | F016L90012 | Handgriff | € 13.90 | |
| Lagerbuchse | ||||
| 75/1/2 | F016L90064 | Lagerbuchse | € 1.31 | |
| Druckfeder | ||||
| 75/10 | F016L90074 | Druckfeder | € 0.99 | |
| Taste | ||||
| 75/11 | F016L90065 | Taste | € 2.51 | |
| Schraube M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | Schraube M5x8 Csk Hd. | € 2.19 | |
| Torx-Flanschschraube | ||||
| 75/15 | F016L68124 | Torx-Flanschschraube | € 0.99 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90703 | Verdrahtungseinheit | € 26.61 | |
| Schaltergehäuse | ||||
| 75/3/1 | F016L67217 | Schaltergehäuse | € 5.27 | |
| Reihenklemme | ||||
| 75/3/2 | F016L90781 | Reihenklemme | € 12.02 | |
| Verbindungkabel | ||||
| 75/3/3 | F016L90709 | Verbindungkabel | € 15.60 | |
| Verdrahtungseinheit | ||||
| 75/3/4 | F016L90703 | Verdrahtungseinheit | € 26.61 | |
| Hülse | ||||
| 75/5 | F016L90070 | Hülse | € 1.90 | |
| Handgriff | ||||
| 75/6 | F016L90066 | Handgriff | € 4.58 | |
| Handgriff | ||||
| 75/7 | F016L90067 | Handgriff | € 5.27 | |
| Verschlussstift | ||||
| 75/8 | F016L90068 | Verschlussstift | € 1.31 | |
| Schalterzusammenbau | ||||
| 75/804 | F016105448 | Schalterzusammenbau | € 26.61 | |
| Hebel | ||||
| 75/9 | F016L90543 | Hebel | € 0.99 | |
| Griffstange | ||||
| 78/1 | F016L90013 | Griffstange | € 10.69 | |
| Abdrückvorrichtung | ||||
| 78/2 | F016L90063 | Abdrückvorrichtung | € 1.31 | |
| Druckfeder | ||||
| 78/3 | F016L90841 | Druckfeder | € 0.99 | |
| Abdrückvorrichtung | ||||
| 78/4 | F016L90062 | Abdrückvorrichtung | € 2.19 | |
| Schraube M5x8 Csk Hd. | ||||
| 78/5 | F016L36542 | Schraube M5x8 Csk Hd. | € 2.19 | |
| Haltearm | ||||
| 78/6 | F016L90082 | Haltearm | € 5.27 | |
| Gelenkbolzen | ||||
| 78/7 | F016L90014 | Gelenkbolzen | € 0.99 | |
| Temperaturwächter | ||||
| 93 | F016L90717 | Temperaturwächter | € 6.54 | |
| Leitungsführung | ||||
| 106 | F016L90419 | Leitungsführung | € 3.71 | |
| Lagerdeckel | ||||
| 108 | F016L67627 | Lagerdeckel | € 1.31 | |
| Schallwand | ||||
| 110 | F016L90086 | Schallwand | € 8.48 | |
| Schallwand | ||||
| 110 | F016L90089 | Schallwand | € 6.54 | |
| Geräteclip | ||||
| 121 | F016L91066 | Geräteclip | € 0.99 | |
| Geräteclip | ||||
| 121 | F016L91066 | Geräteclip | € 0.99 | |
| Feder | ||||
| 122 | F016L90072 | Feder | € 2.51 | |
| Frontverkleidung P2 SCHWARZ | ||||
| 130 | F016L90878 | Frontverkleidung P2 SCHWARZ | € 5.97 | |
| Abdeckung | ||||
| 131 | F016L90164 | Abdeckung | € 2.19 | |
| Abdeckung | ||||
| 132 | F016L90168 | Abdeckung | € 2.19 | |
| Ablenkplatte | ||||
| 140 | F016L90830 | Ablenkplatte | € 17.61 | |
| Abdeckung | ||||
| 160 | F016L90060 | Abdeckung | € 2.19 | |
| Abdeckung | ||||
| 161 | F016L90061 | Abdeckung | € 2.19 | |
| Torx-Linsenschraube M6x50 | ||||
| 163 | 1613490011 | Torx-Linsenschraube M6x50 | € 1.90 | |
| Torx-Flanschschraube | ||||
| 500 | F016L68124 | Torx-Flanschschraube | € 0.99 | |
| Unterlegscheibe | ||||
| 501 | 8716107299 | Unterlegscheibe | € 0.99 | |
| Fangkorb | ||||
| 883 | F016105378 | Fangkorb | € 61.92 | |
| Steckerstift | ||||
| 883/1/10 | F016L91107 | Steckerstift | € 2.51 | |
| Buchseneinsatz | ||||
| 883/1/11 | F016L91108 | Buchseneinsatz | € 2.51 | |
| Handgriff | ||||
| 883/1/2 | F016L90040 | Handgriff | € 1.31 | |
| Abdeckung | ||||
| 883/1/3 | F016L90557 | Abdeckung | € 1.90 | |
| Lagerplatte | ||||
| 883/1/4 | F016L90558 | Lagerplatte | € 0.99 | |
| Drehzahlregler | ||||
| 898 | F016105113 | Drehzahlregler | € 45.51 | |
